| 브랜드 이름: | HSTECH |
| 모델 번호: | HS-203 |
| 모크: | 1 세트 |
| 가격: | 협상 가능 |
| 지불 조건: | T/T, 웨스턴 유니온, 머니그램 |
| 공급 능력: | 주당 100PCS |

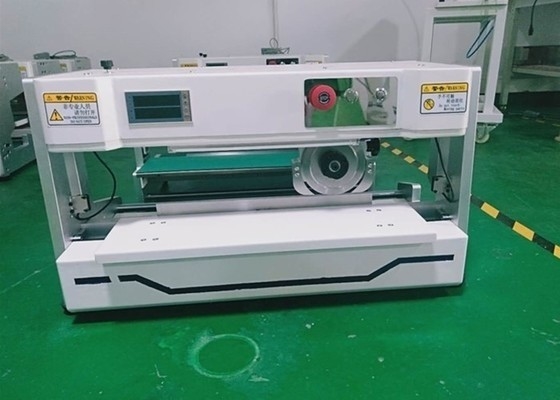

500-800μm 저력 스트레스 이동 원형 블레이드 PCB 디패널링 기계
소개
이 기계는 블레이드 움직이는 PCB 디제일링 기계입니다. PCB를 수동으로 로딩하고 자동으로 분리합니다. 그것은 쉬운 PCB 분리기입니다. 작은 부피, 쉬운 조작, 빠른 속도입니다.
특징
1전체 PCB가 용접 된 후 잘 분리되지 않으면 회로 보드와 구성 요소가 손상됩니다. 기계는 500-800 μm 범위에서 힘 스트레스를 제어합니다.용접기의 균열과 부품을 끊는 것을 방지하는, 생산을 개선합니다.

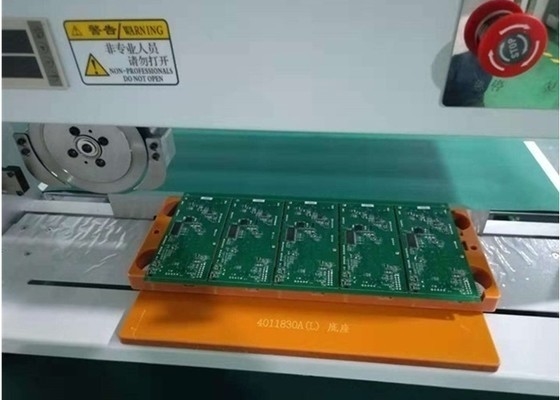

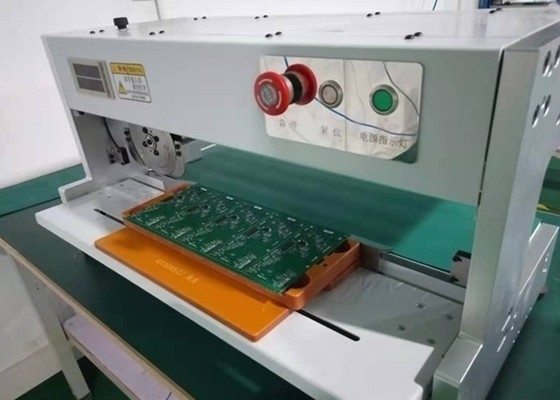

2, 이 기계는 상단 원형 블레이드와 하단 직선 발드 결합 작업을 채택합니다. 직선 블레이드에 PCB 수동 삽입의 V-컷 후, 가볍게 발 스위치를 누르십시오.상단 둥근 칼은 분리 완료 설정 고정 포인트로 수평으로 이동.
3, 기계 PLC 제어 사용, 기술 기능, 정확한 위치, 강한 안정성, 두 가지 옵션 절단 거리, 400mm와 600mm가 있습니다.
4, 상단과 하단 블레이드는 HKD11 일본 브랜드 고속강으로 만들어졌으며 여러 번 날카롭게 반복적으로 사용할 수 있습니다.
5, 이동 거리는, 0-400MM / 600MM (다른 사용자 정의 할 수 있습니다), 상단 원형 블레이드의 높이는 다양한 두께 PCB에 적합한 0-5mm에서 범위에서 조정 될 수 있습니다,PCB 보드의 V-컷 굴곡의 다른 깊이의 문제를 해결하는.
6최대 절단 보드 너비: 무제한 (일 조각 PCB 보드 크기: 1mm-200mm는 가장 좋습니다, 전체 PCB 너비는 250mm입니다)
7, 운영 플랫폼은 높고 낮게 조정 할 수 있으며 PCB 보드 구성 요소의 높이에 따라 사용자 정의 할 수 있습니다.표준 기계는 구성 요소 높이가 32MM 이하의 PCB 보드에 적합합니다 (다른 구성 요소 높이를 가진 PCB 보드는 사용자 정의 할 수 있습니다)
8, 가벼운 커튼 안전 장치와 칼 보호가 장착 된 기계 두 배 안전 보호, 또한 내장 윙윙, 불법 작업에 대한 경보,그리고 고객의 요구에 따라 직원의 부상을 방지하기 위해 선택적 아크릴 보호 커버를 장착 할 수 있습니다..
사양
| 모델 | HS-203 | HS-206 |
| 원칙 | 선형 블레이드 삽입V 슬롯, 원형 블레이드 이동 절단 | |
| 칼 | 아래쪽 선형 껍질, 위쪽 원형 껍질 | |
| 전압 | AC110V/220V 50/60Hz | |
| 블레이드 크기 (순환 블레이드) | φ125mm*30mm*3mm | |
| 블레이드 크기 (선형 블레이드) | 420mm × 65mm × 6mm | |
| 최대 절단 길이 | 5~400mm | 5~600mm |
| PCB 두께 | 00.8~3mm | |
| 분리 속도 | 300~500mm/초 (조정 가능) | |
| 분리 너비 | 가장 좋은 1~200mm | |
| 부품 높이 | ≤32mm (또는 사용자 정의) | |
| 힘 | 60W | |
| 기계 차원 | 710x450x420mm | 900x450x420mm |
| 무게 | 55kg | 75kg |
보드 샘플 ((모든 종류의 V-구조 PCB 보드에 적합합니다:FR4, 알루미늄 보드,섬유 유리 보드,LED판, LED 스트립판)
