| 브랜드 이름: | HSTECH |
| 모델 번호: | HS-250LD |
| 모크: | 1SET |
| 가격: | 협상 가능 |
| 지불 조건: | D/P (지급도 조건), 전신환, 웨스턴 유니온, 머니그램 |
| 공급 능력: | 달 당 200개 세트 |

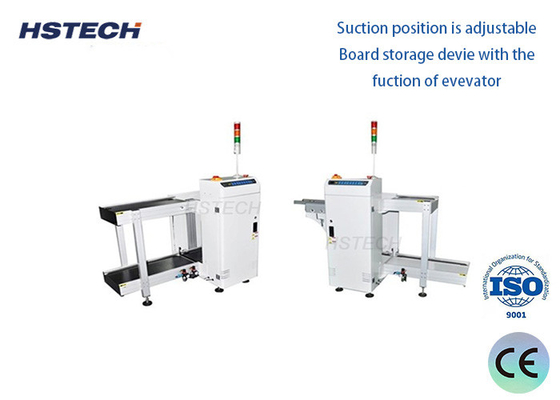

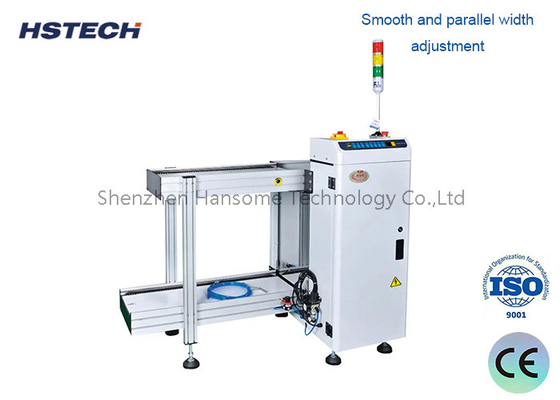

엽금속 SMEMA 통신 인터페이스 PCB 로더 보드 처리 장비
적용
이 기계는 SMT 생산 라인의 시작을 위해 사용 됩니다. 매거진에서 PCB를 아래쪽 기계의 컨베이어로 밀어내는 것입니다.
사양
| 모델 | HS-250LD | HS-330LD | HS-390LD | HS-460LD |
| 전압 | AC110V/220V,50/60Hz,일 단계,최대 300A | |||
| PCB 차원 | (50*50) ~ 350*250 | (50*50) ~ ((455*330) | (50*50) ~ ((530*390) | (50*50) ~ ((530*460) |
| 매거진 크기 | 355*320*565 | 460*400*565 | 535*460*565 | 535*530*565 |
| 공기 공급 | 0.4~0.6Mpa | |||
| 운송 높이 | 920±20mm) 표준 | |||
| 로딩 시간 | 6초 | |||
| 매거진 교체 시간 | 약 20초 | |||
| 운송 방향 | L에서 R로, 또는 R에서 L로,선택 | |||
| PCB 두께 | 분 0.4mm | |||
| 피치 | 1~4 (단계 10mm)- 네 | |||
| 의사소통 | SMEMA | |||
| 기계 차원 | 1100*780*1200 | 1400*860*1200 | 1500*920*1200 | 1600*1120*1200 |
| 무게 | 약 140kg | 약 180kg | 약 220kg |
약 230kg |
F식재료
1, 실제 색상 터치 스크린 제어
2미쓰비시 PLC
3매거진 용량: 상위 1, 하위 1, 또는 사용자 정의
4, 선택적 사각지대: 10mm,20mm,30mm,40mm
5, PCB 운송 방향: L - R 또는 R - L,선택
6수동/자동 실행 모드 선택
7, 앞 레일 고정 또는 후레 레일 고정,선택
8SMT용 표준 높이 (920±20mm)
9, 타워 라이트 디스플레이
10, SMEMA 신호
SMT 생산 라인 장비
1범용 SMT 기계: 장치에 의해 편집된 프로그램을 사용하여 구성 요소를 지정된 부품 위치에 장착합니다.SOP 28 핀 이상 장착할 수 있습니다 (고속 기계에 장착할 수 있는 부품을 포함하여), 디스크 또는 튜브형 포장 부품. 그것의 특징은 높은 정확성과 다양성이지만 설치 속도는 고속 기계보다 열등합니다.
2리플로우 솔더링: SMT 솔더 페이스트 또는 빨간 접착제를 사용하여 솔더 페이스트와 부품 사이의 솔더링 작업을 완료하기 위해 적절한 온도 곡선을 설정하십시오.
3풀기: 보드는 전송 트랙을 통해 매거진에 로드됩니다.
