| 브랜드 이름: | HSTECH |
| 모델 번호: | HS-LD330 |
| 모크: | 1SET |
| 가격: | 협상 가능 |
| 지불 조건: | D/P (지급도 조건), 전신환, 웨스턴 유니온, 머니그램 |
| 공급 능력: | 달 당 200개 세트 |

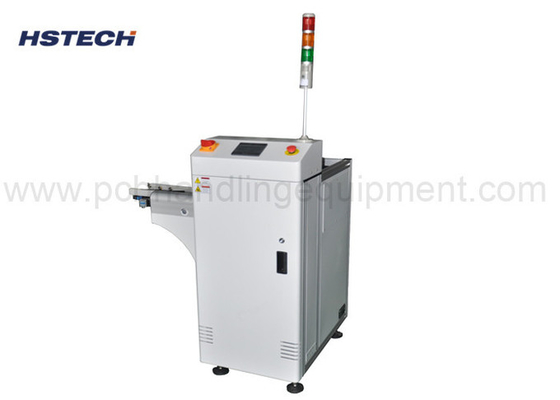

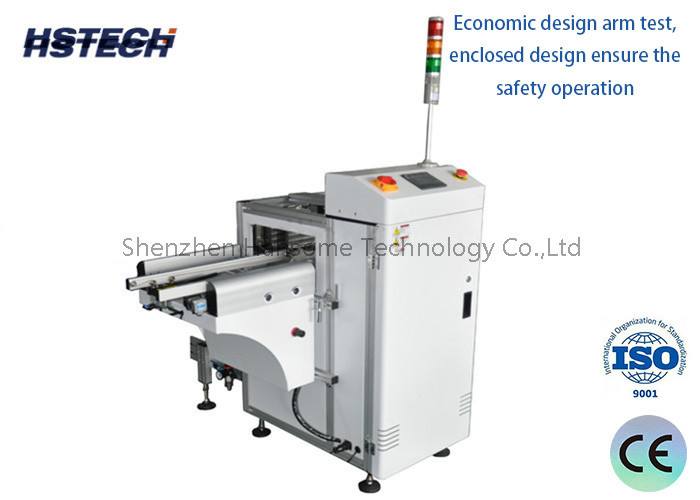

SMEMA 신호 맥스 530*460mm 90도 컴팩트 PCB 풀기장비
적용
이 단위는 컴팩트 PCB 풀기 기계입니다. SMT 생산 라인의 끝에서 PCB를 수집하는 데 사용됩니다.
특징
1, 90도 직각 PCB 배하, 공장 방을 저장합니다.
2, 안정성 강화 견고한 설계.
3, PLC 제어, 터치 스크린 제어 패널.
4평평한 운반 벨트
5, 경제적인 설계 팔 테스트, 폐쇄 설계 안전 운영을 보장합니다.
6, 부드럽고 평행 폭 조정.
7이중 매거진 적용.
8, 상단 및 하단 공기 클램프 매거진 래크를 고정.
9, 로딩 & 로딩 도중 PCB 파열 보증 없습니다.
10, SMEMA 호환성
사양
| 제품 이름 | 직각 PCB 풀기 |
| 운송 높이 | 910±30mm |
| 운송 방향 | L~R, 또는 R~L |
| 운영 | 전면 작업 |
| 철도 고정 변 | 앞면 |
| 전원 공급 | 220V,50/60Hz,±10% |
| 공기 압력 | 4-6bar |
| PCB 두께 | 분 0.4mm |
| 매거진 수 | 위쪽: 1 pc, 아래쪽: 1 pc |
| 컨베이어 속도 | 0.5~20M/min 또는 맞춤형 |
| 신호 | SMEMA |
| 모델 | HS-CU250 | HS-CU330 | HS-CU390 | HS-CU460 |
| 효율적인 PCB 길이 | 50*50~350*250mm | 50*50~455*330mm | 50*50~530*390mm | 50*50~530*460mm |
| 기계 차원 | 1100*1200*1200mm | 1310*1360*1200mm | 1430*1480*1200mm | 1430*1620*1200mm |
| 매거진 크기 | 355*320*563mm | 460*400*563mm | 535*460*570mm | 535*530*570mm |
| 무게 | 140kg | 200kg | 260kg | 300kg |
SMT 생산 라인 장비
1범용 SMT 기계: 장치에 의해 편집된 프로그램을 사용하여 구성 요소를 지정된 부품 위치에 장착합니다.SOP 28 핀 이상 장착할 수 있습니다 (고속 기계에 장착할 수 있는 부품을 포함하여), 디스크 또는 튜브형 포장 부품. 그것의 특징은 높은 정확성과 다양성이지만 설치 속도는 고속 기계보다 열등합니다.
2리플로우 솔더링: SMT 솔더 페이스트 또는 빨간 접착제를 사용하여 솔더 페이스트와 부품 사이의 솔더링 작업을 완료하기 위해 적절한 온도 곡선을 설정하십시오.
3풀기: 보드는 전송 트랙을 통해 매거진에 로드됩니다.
