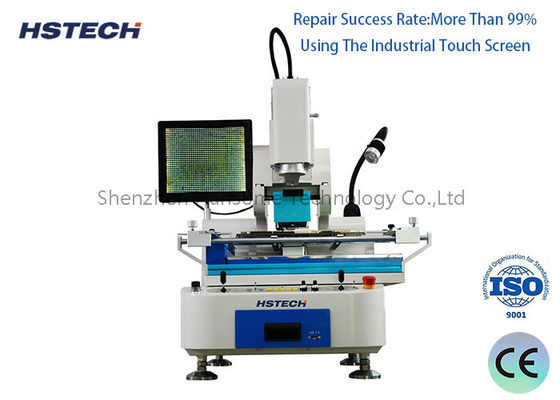

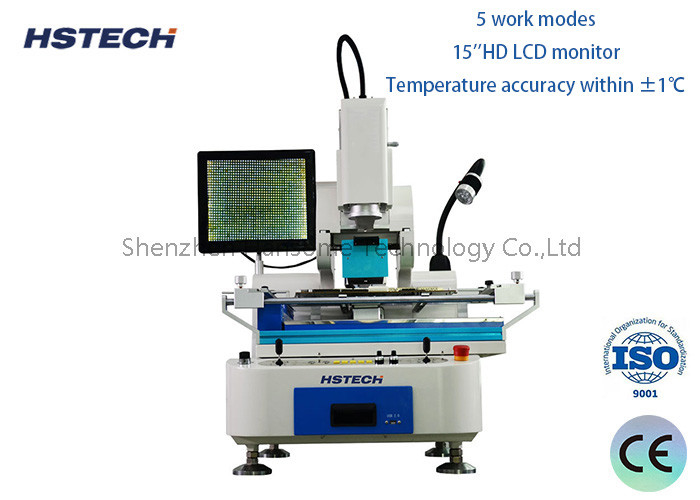

±0.01mm 장착 정확도를 갖춘 자동 BGA 리워크 스테이션, MCGS 터치 스크린 제어 및 레이저 포지셔닝

브랜드 이름:	HSTECH
모델 번호:	HS-620
모크:	1 세트
가격:	negotiable
지불 조건:	T/T, 서부 동맹
공급 능력:	달 당 100개 세트

자세한 정보

제품 설명

자세한 정보

원래 장소:

중국

인증:

제품명:

BGA 재작업 스테이션

보증:

1년

제어:

터치 스크린

PLC:

미쓰비시

릴레이 브랜드:

슈나이더

광전스위치:

오므론

재료:

알루미늄 합금

상태:

새로운

두께:

0.3 - 5mm

신호:

smema

애플리케이션:

전자 조립

색상:

은

제어 시스템:

PLC

OEM/ODM:

사용 가능

총 전력:

2600w

전원공급장치:

AC220V

공기압:

4-6bar

장착 정확도:

±0.01mm

유형:

오토매틱

무게:

30kg

포장 세부 사항:

나무로 된 패키지

공급 능력:

달 당 100개 세트

강조하다:

±0.01mm 장착 정확도 BGA 재작업 스테이션

MCGS 터치스크린 제어 BGA 칩 수리 기계

레이저 포지셔닝 PCB 처리 장비

제품 설명

레이저 포지셔닝과 MCGS 터치 스크린 제어

수동 및 자동 레이저 위치 MCGS 터치 스크린 제어 BGA 재 작업 스테이션

사양

BGA 재작업 역	모델: HS-620
전원 공급	AC 220V±10% 50/60Hz
전체 전력	3500W
히터 전력	상위 온도 구역 1200W, 두 번째 온도 구역 1200W, IR 온도 구역 2700W
전기 재료	운전 모터 + PLC 스마트 템퍼 컨트롤러 + 컬러 터치 스크린
온도 조절	독립적인 온도 조절기, 정확도는 ± 1°C까지 도달할 수 있습니다.
온도 인터페이스	1pcs
위치를 찾는 방법	V 모양 슬롯, PCB 지원 지그 조정할 수 있습니다, 레이저 빛은 빠른 중점화 및 위치
전체 차원	L650mm * W630mm * H850mm
PCB 크기	최대 450mm * 390mm 최소 10mm * 10mm
BGA 크기	최대 80mm * 80mm 최소 1mm * 1mm
기계 무게	60kg
사용	칩 / 전화 메인보드 등을 수리

주요 특징

자동 및 수동 작동 시스템
500만 CCD 카메라 광적 정렬 시스템 장착 정확도: ±0.01mm
MCGS 터치 스크린 제어
레이저 위치 시스템
수리 성공률 99.99%

기술적 이점

상부 및 하부 히터

열기온난화 머리와 장착 머리의 통합 설계

세 개의 독립적인 난방 구역과 빠른 난방 및 수리 플랫폼과 인근 BGA 사이의 큰 온도 차이

가열 과정에서 주변 BGA에 영향을 미치지 않습니다.

바닥 히터

세라믹 난방판 기술을 사용합니다.

PCB 보드 전체에 균일한 난방을 제공합니다

적외선 난방 영역 제어

좌측 및 우측 난방판을 독립적으로 제어합니다.

에너지 효율을 위해 전력 출력을 최소화합니다
