| 브랜드 이름: | HSTECH |
| 모델 번호: | HS-630 |
| 모크: | 1 세트 |
| 가격: | 협상 가능 |
| 지불 조건: | T/T, 웨스턴 유니온, 머니그램 |
| 공급 능력: | 한 달에 50 세트 |

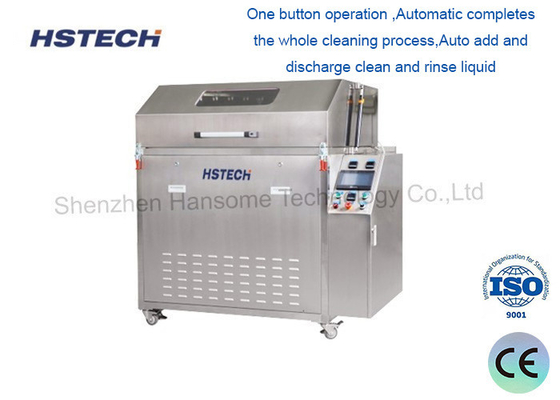

SUS304 스테인리스 스틸 SMT 청소 기계 3 레벨 필터 시스템
소개
장비 모델-HS-630, 우리는 그것을 자동 용접 팔레트 청소 기계라고 불렀습니다, 그것은 SMT 장비의 팔레트, 트레이, 지그, 콘덴서 등을 청소하는 데 사용되었습니다.먼지 및 다른 더러운 표면 및 높은 투명성으로 재사용.
기계는 세 가지 기능을 가지고 있습니다, 청소, 씻기, 건조, 팔렛은 큰 청소 바구니에 잘 보관됩니다, 기계는 720도 회전 스프레이 청소와 링링으로 작동합니다. 그 후,기계는 팔렛을 건조합니다., 전체 프로세스는 자동으로 완료됩니다.
매개 변수를 설정 한 후, "시작" 버튼을 누르십시오, 모든 과정이 완료 될 때까지 기다립니다, 그리고 팔렛을 꺼내십시오.
특징
1, 기계 몸 전체 SUS304 스테인리스 스틸, 내구성 있고 안정적인, 첫 번째 단계에서 기계의 정밀도를 확인합니다.
2, 청소, 닦는, 건조 기능 조합을 가진 기계.
3720도 회전, 죽은 코너를 뚫고 울림도 없습니다.

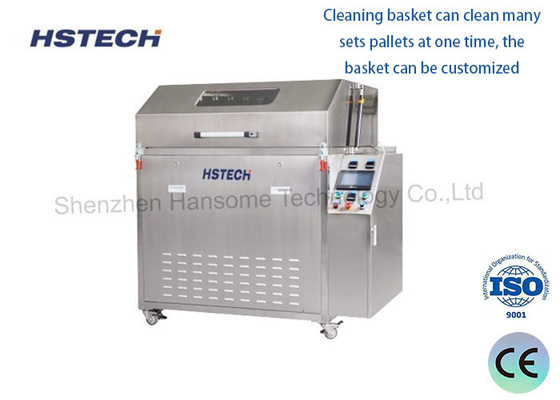

4, 청소 바구니 한 번에 많은 세트 팔레트를 청소 할 수 있습니다, 바구니는 사용자 정의 될 수 있습니다.
5, 청소 액체로 물 기반 용매를 사용하는 것이 좋습니다.
6, 기계는 PLC와 터치 스크린 제어, 한 버튼 작동, 완전히 자동입니다.
7, 3 레벨 필터 시스템, 청소 용액은 반복적으로 재사용 할 수 있습니다.
8, 전체 과정을 모니터링 할 수있는 관찰 창.
9, 낮은 에너지 소비, 낮은 소음, 오염이 없는 장비에너지 절감 및 환경 보호, 스테인리스 스틸의 전체 구조.
사양
| 모델 | HS-630 |
| 차원 |
2000*1400*1500mm |
| 청소 방법 | 고압 분사 720도 회전 청소 |
| 닦는 방법 | 고압 스프레이 720도 회전 冲洗 |
| 건조 방법 | 공기 가동, 720 회전 건조 |
| 통제 | 터치 화면 |
|
깨끗한 바구니 지름 |
1000mm |
|
부분 최고 높이 |
480mm |
|
바구니 로딩 |
100kg |
|
압력 범위 |
3~6kg |
|
깨끗한 탱크 용량 |
60L |
|
분사 압력 |
5~8kg |
|
깨끗한 용매를 권장합니다. |
물 기반의 깨끗한 용매 |
| 적용 | 파동 용접 팔레트, 재공류 용접 팔레트, 콘덴서, 트레이, 지그를 청소하기 위해 |
| 기계 무게 | 600kg |
| 패키지 | 목재 케이스 |
청소 성능
SMT 생산 라인 장비
1범용 SMT 기계: 장치에 의해 편집된 프로그램을 사용하여 구성 요소를 지정된 부품 위치에 장착합니다.SOP 28 핀 이상 장착할 수 있습니다 (고속 기계에 장착할 수 있는 부품을 포함하여), 디스크 또는 튜브형 포장 부품. 그것의 특징은 높은 정확성과 다양성이지만 설치 속도는 고속 기계보다 열등합니다.
2리플로우 솔더링: SMT 솔더 페이스트 또는 빨간 접착제를 사용하여 솔더 페이스트와 부품 사이의 솔더링 작업을 완료하기 위해 적절한 온도 곡선을 설정하십시오.
3풀기: 보드는 전송 트랙을 통해 매거진에 로드됩니다.
4광학 검사 기기: 자동 광학 검사 는 용접 생산에서 발견되는 일반적인 결함을 탐지하기 위해 광학 원리에 기반 한 장치입니다.AOI는 최근 몇 년 사이에 등장한 새로운 테스트 기술입니다., 그러나 빠르게 발전했습니다. 현재 많은 제조업체가 AOI 테스트 장비를 출시했습니다. 자동 검출을 수행 할 때 기계는 카메라를 통해 PCB를 자동으로 스캔합니다.이미지를 수집합니다, 테스트 된 용매 결합을 데이터베이스의 자격 된 매개 변수와 비교하고 이미지를 처리하고 PCB의 결함을 검사합니다.그리고 유지보수 직원이 수리할 수 있도록 디스플레이 또는 자동 표시기를 통해 결함을 표시/표시합니다..
