| 브랜드 이름: | HSTECH |
| 모델 번호: | HS-330BF |
| 모크: | 1 세트 |
| 가격: | 협상 가능 |
| 지불 조건: | T/T, 웨스턴 유니온, 머니그램 |
| 공급 능력: | 달 당 100개 세트 |

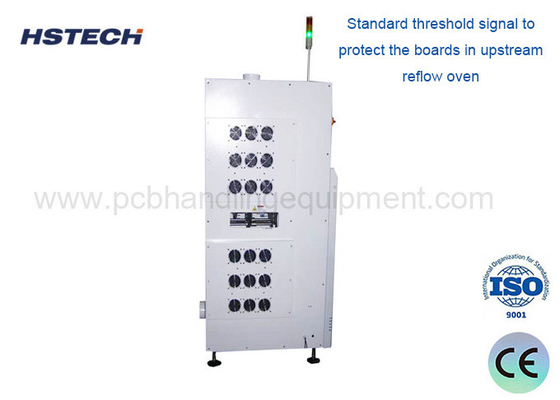

파나소닉 PLC, 팬, FIFO LIFO와 함께 PCB SMT 보드 처리 기계
소개
이 PCB 버퍼 기계는 스마트 보드 버퍼 장비입니다, 그것은 PCB를 저장하기 위해 25 층이 있습니다, 각 층은 개별
신호, 그리고 각 계층은 번호를 이름, 하류 기계가 계층 번호에 신호를 줄 때, 버퍼는
신호는 레이어에 명령을 내리고, 자동으로 PCB를 선택하고 하류 기계로 전송합니다.
특징
1파나소닉 PLC 제어
2, 스마트 터치 스크린 컨트롤 패널.
3,FIFO와 바이패스 기능, 또는 복수 기능으로 단축
4, 정밀 위치 설정을 위해 세르보 모터를 사용합니다.
5, Hiwin 윗 스크루 너비 조절을 위해, 부드럽고 안정적입니다.
6, 부드러운 매거진 리프팅 장치, 정밀 서보 드라이브.
7, 열 소모를 위한 선택적인 팬과 배기가스 포트
8영어 조작 인터페이스.
9전체 기계는 작은 부피입니다, 많은 공장 공간을 차지하지 않습니다.

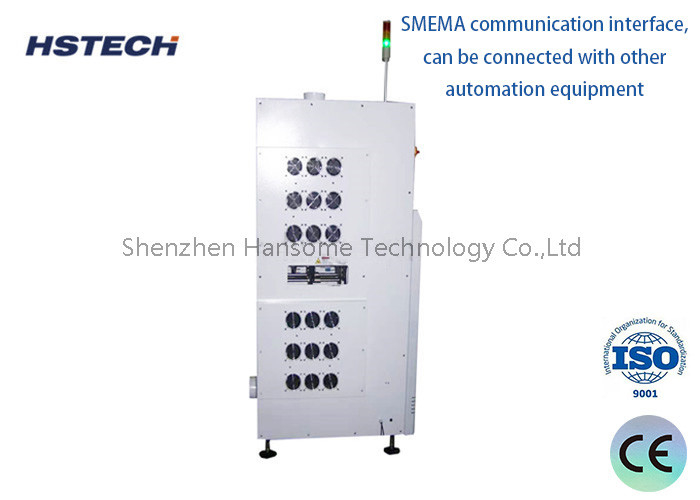

10, SMEMA 통신 인터페이스, 다른 자동화 장비와 연결할 수 있습니다.
11, 세 가지 색상 LED 디스플레이 기계 상태를 위해.
사양
| 모델: | HS-BF330 | ||||
| 전압: | AC220V,50/60Hz | ||||
| PCB 차원: | L ((50*50) - ((450*330) mm | ||||
| 공기 공급: | 4-6bar, 최대 15L/min | ||||
| 운송 높이: | 900±20mm) | ||||
| 운송 방향: | L-R 또는 R-L (선택) | ||||
| PCB 두께: | 분 0.46mm | ||||
| 위/하향 경사: | 1~4 (단계 10mm) | ||||
| 저장 용량 | 25pcs 또는 사용자 정의 | ||||
| 사이클 시간 | 약 15초 | ||||
| 의사소통 | SMEMA | ||||
| 선택 사항 | 팬, 전망 창 | ||||
| 인증 | CE | ||||
| 기계 차원: | 600*1150*1560mm | ||||
| 총중량: | 280kg | ||||
SMT 생산 라인 장비
1범용 SMT 기계: 장치에 의해 편집된 프로그램을 사용하여 구성 요소를 지정된 부품 위치에 장착합니다.SOP 28 핀 이상 장착할 수 있습니다 (고속 기계에 장착할 수 있는 부품을 포함하여), 디스크 또는 튜브형 포장 부품. 그것의 특징은 높은 정확성과 다양성이지만 설치 속도는 고속 기계보다 열등합니다.
2리플로우 솔더링: SMT 솔더 페이스트 또는 빨간 접착제를 사용하여 솔더 페이스트와 부품 사이의 솔더링 작업을 완료하기 위해 적절한 온도 곡선을 설정하십시오.
3풀기: 보드는 전송 트랙을 통해 매거진에 로드됩니다.
4광학 검사 기기: 자동 광학 검사 는 용접 생산에서 발견되는 일반적인 결함을 탐지하기 위해 광학 원리에 기반 한 장치입니다.AOI는 최근 몇 년 사이에 등장한 새로운 테스트 기술입니다., 그러나 빠르게 발전했습니다. 현재 많은 제조업체가 AOI 테스트 장비를 출시했습니다. 자동 검출을 수행 할 때 기계는 카메라를 통해 PCB를 자동으로 스캔합니다.이미지를 수집합니다, 테스트 된 용매 결합을 데이터베이스의 자격 된 매개 변수와 비교하고 이미지를 처리하고 PCB의 결함을 검사합니다.그리고 유지보수 직원이 수리할 수 있도록 디스플레이 또는 자동 표시기를 통해 결함을 표시/표시합니다..
