터치 스크린 제어 각 레일 2 매거진 PCB NG OK SMT 라인을 위한 풀기

브랜드 이름:	HSTECH
모델 번호:	HS-NK250
모크:	1 세트
가격:	negotiable
지불 조건:	T/T, 웨스턴 유니온, 머니그램
공급 능력:	달 당 100개 세트

자세한 정보

제품 설명

자세한 정보

원래 장소:

중국

인증:

제품 이름:

NG 좋은 언로더

PCB 운반 높이:

910±30mm

PCB 차원:

50*50~330*250mm

전원 공급 장치:

AC220V, 50/60HZ

잡지 수량:

각 레일 2매거진

보증:

1 년

용법:

SMT 생산 라인, SMT 조립 라인

상태:

새로운

포장 세부 사항:

나무로 된 패키지

공급 능력:

달 당 100개 세트

제품 설명

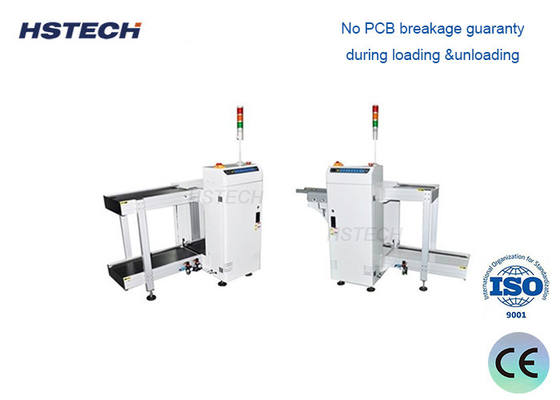

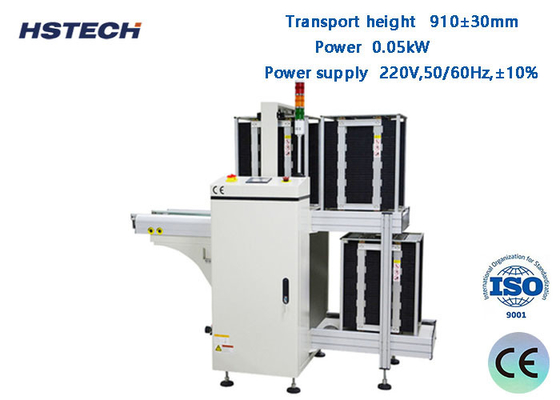

터치 스크린 제어 각 레일 2 매거진 PCB NG OK 언로더

소개:

PCB 언로더는 SMT(표면 실장 기술) 생산 라인의 후단에 있는 자동 장치입니다. 패치, 납땜 및 테스트를 거친 PCB 보드를 컨베이어 벨트 또는 캐리어에서 안전하게 언로드하고 범주별로 쌓거나 다음 공정으로 전송하는 데 사용됩니다. 전자 제조, 자동차 전자 제품, 가전 제품 및 기타 분야에서 생산 효율성을 향상시키고 수동 개입을 줄이기 위해 널리 사용됩니다.

기술 세부 정보:

기능	신호를 수신하여 NG/OK 보드를 별도로 수집합니다.
운송 높이	910±30mm
운송 방향	L~R 또는 R~L
보드 수집 시간	각 약 6초
매거진 교체 시간	약 30초
트랙 고정 측면	전면
작동 측면	전면
컨베이어 벨트	ESD
PCB 두께	최소 0.6mm
피치 선택	1-4(10mm 피치)
전원 공급 장치	220V,50/60Hz,±10%
전력	0.05kW
공기압	4-6Bar
공기 소비량	최대 15L/min
매거진 수	상단: 1 매거진, 하단: 2 매거진
신호	SMEMA
옵션	1, 터치 스크린 제어 모드. 2, 자동 폭 조정. 3, 고객 요구 사항에 따라 매거진 수량.

특징

PLC 프로그래밍 제어.
친숙한 '소프트 터치' LED 멤브레인 제어 패널 사용
선택 가능한 피치 설정.
매거진 정렬을 위한 토글 레벨 클램프 제공.
공압 푸셔의 압력 조절.
짧은 매거진 교체 시간으로 높은 처리량.
AOI에서 NG/OK 보드를 수집하고 NG/OK 보드를 자동으로 저장합니다.
표준 SMEMA 통신 인터페이스.

모델:

모델	HS-NK250	HS-NK330	HS-NK390	HS-NK460
효율적인 PCB 길이	5050~350250mm	5050~455330mm	5050~530390mm	5050~530460mm
PCB 두께	최소 0.6mm	최소 0.6mm	최소 0.6mm	최소 0.6mm
매거진 크기	355320563mm	460400563	535460570mm	535530570mm
기계 치수	195016001200mm	230017601200mm	250018801200mm	250021601200mm
무게	220kg	280kg	340kg	380kg
