| 브랜드 이름: | HSTECH |
| 모델 번호: | HS-S331R |
| 모크: | 1 세트 |
| 가격: | negotiable |
| 지불 조건: | D/P (지급도 조건), 전신환, 웨스턴 유니온, 머니그램 |
| 공급 능력: | 달 당 200 PC |

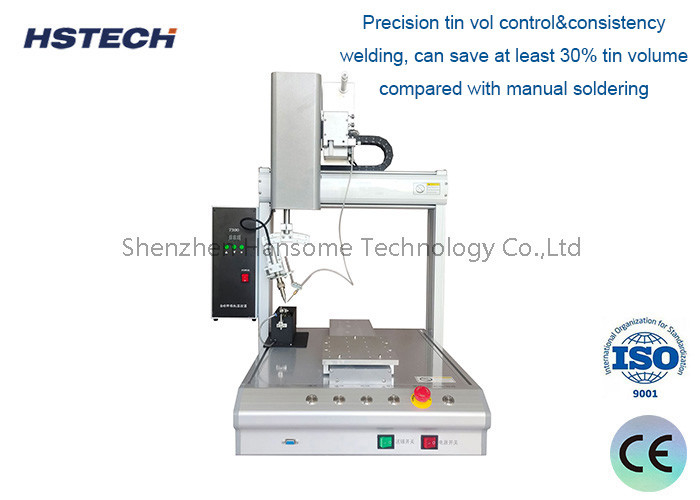

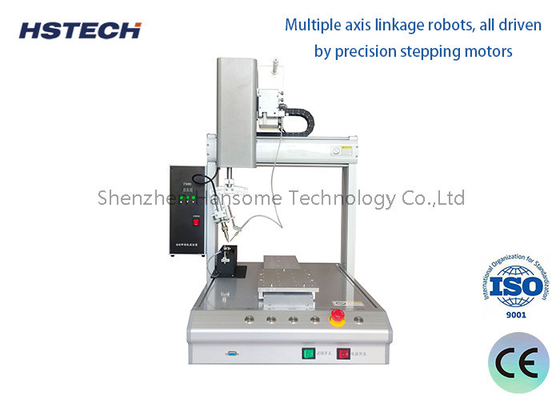

PCB용 고정밀 스테퍼 모터가 장착된 로봇 납땜기
소개
이 제품은 용접 애호가에게 매력적인 옵션으로 만드는 몇 가지 주요 기능을 자랑합니다. 첫째, 프로그래밍 작업이 간단하고 사용자 친화적이어서 X, Y, Z 납땜 접합부 좌표를 직접 입력할 수 있습니다. 또한 용접 위치 좌표를 쉽게 참조할 수 있도록 표시합니다. 둘째, 다축 연동 로봇 모션 제어 알고리즘은 정밀한 자동 주석 처리를 보장하여 전체 용접 품질을 크게 향상시킵니다. 셋째, 이 장치는 다차원 용접 방식을 통합하여 스폿 용접 및 드래그 기능을 제공합니다. 모든 공정 매개변수는 사용자가 사용자 정의할 수 있으므로 광범위한 어렵고 미세한 용접 작업을 완료할 수 있습니다.
마지막으로, 이 장치는 모든 동작을 수동으로 제어할 수 있어 사용자에게 유연성과 다용성을 제공합니다.
기능
1, 4축 작동, X/Y/Z 및 R 회전 이동, 다양한 각도 납땜 목적 달성.
2, 로봇은 인력을 대체하여 훨씬 더 많은 인건비를 절약할 수 있습니다.
3, 납땜 헤드는 다방향으로 조정할 수 있어 PCB 및 구성 요소를 손상으로부터 보호할 수 있습니다.
4, 이 기계는 스폿 용접, 드래그 용접을 지원합니다.
5, 제품의 주요 위치를 정렬하기 위해 철 헤드를 기준점으로 사용하고 Enter 키를 누르면 프로그램이 시스템에서 이 지점을 자동으로 생성한 다음 해당 지점에 대한 데이터를 설정하는 등 작업을 수행합니다.
6, 고정밀 사용스테퍼 모터 및 타이밍 벨트 구동 시스템, 고급 모션 제어 알고리즘을 사용하여 모션 위치 정확도와 반복성을 효과적으로 향상시킵니다.
7, 이 기계는 자동 청소 기능을 갖추고 있어 납땜 공정을 더욱 안정적으로 만들고 납땜 인두의 수명을 연장할 수 있습니다.
8, 휴대용 LCD 티칭 펜던트를 사용하면 프로그래밍이 간단하고 배우기 쉽습니다.
응용 분야
1. 반도체 제품: LSI. IC. 온도 조합 IC. CSP. BGA 등
2. 광학 제품: 일류 카메라.
3. 일반 성능 가전 제품: DVD, 오디오 장비, 차량용 내비게이션 시스템, 카메라, 전자 시계, PDA 복사 계산기, 액정 TV와 같은 개인용 컴퓨터. 의료 기기.
5. 정밀 기계/전기 제품: VTR.
4. 일반 소비재: 타자기, 장난감, 악기, CDS, 배터리 등
사양
| 모델 | HS-S331R |
| 전압 | AC110V/220V, 50/60Hz |
| X/Y/Z 작업 범위 | 300*300*100mm |
| R축 | 360도 |
| X/Y/Z 이동 속도 | 최대 300mm/s |
| 구동 시스템 | 스테퍼 모터, 타이밍 벨트 |
| 선형 가이드 | 대만 브랜드 고정밀 가이드 |
| 반복 정확도 | ±0.02mm |
| 프로그래밍 | 티치 펜던트를 사용한 수동 프로그래밍 |
| 제어 시스템 | 제어 보드 |
| 프로그램 저장 |
천 개의 처리 데이터 세트를 저장할 수 있으며 단일
처리 파일은 최대 3M 저장 공간을 차지할 수 있습니다
(5,000개의 처리 지점)
|
| 파일 저장 공간 |
휴대용 박스 256M, 오프라인 카드 32M, 단일 처리 파일 최대
3M 저장 공간(100,000개 처리 지점)
|
| 문서 지원 | CAD |
| 철 주석 청소 | 공기 청소/공압 |
| 외부 인터페이스 | USB+RS232 |
| 납땜 방식 | 점/드래그 납땜 |
| 무게 | 48kg |
| 기계 치수 |
520*585*800mm |
