| 브랜드 이름: | HSTECH |
| 모델 번호: | HS-S331R |
| 모크: | 1 세트 |
| 가격: | negotiable |
| 지불 조건: | D/P (지급도 조건), 전신환, 웨스턴 유니온, 머니그램 |
| 공급 능력: | 달 당 200 PC |

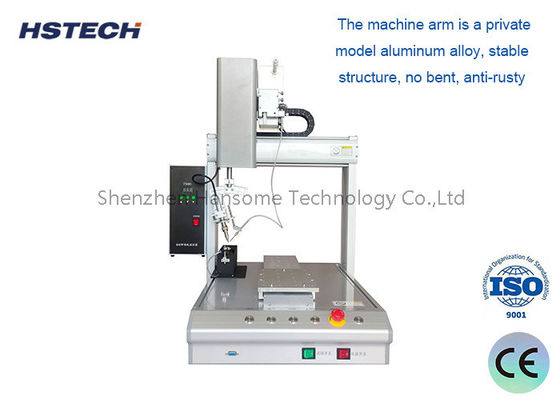

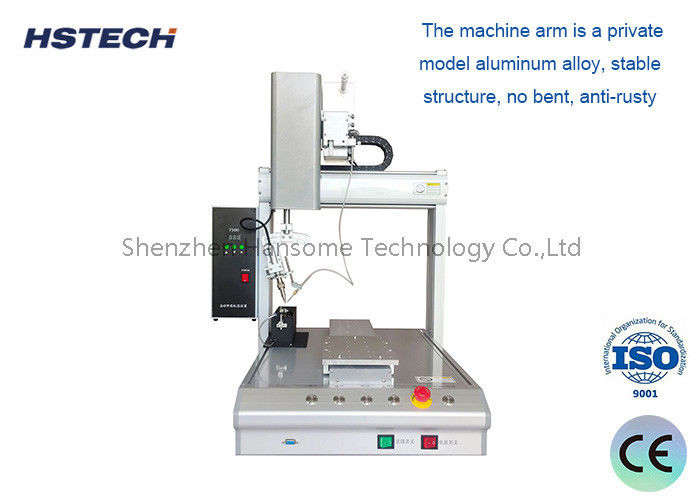

PCB용 고정밀 스테퍼 모터가 장착된 로봇 납땜기
소개
이 자동 납땜기는 데스크탑 모델 납땜 로봇으로, 스테퍼 모터와 타이밍 벨트 구동 시스템을 채택했습니다. 전체 기계는 고품질 정밀 Hiwin 리니어 가이드와 Airtec 실린더로 조립되었습니다. 납땜이 필요한 PCB 또는 제품은 맞춤형 고정 장치로 고정됩니다. 이 기계는 점 용접, 드래그 용접, 자동 청소 및 위치 보정, 복제, 배열, 자동 포지셔닝 등을 지원합니다. 또한 기계는 유지 보수 및 작동이 용이하며 생산 효율성을 크게 향상시킵니다.
특징
1, 4축 작업, X/Y/Z 및 R 회전 운동으로 다각도 용접을 실현합니다.
2, 용접공 대신 로봇을 사용하여 인건비를 크게 절감합니다.
3, 납땜 헤드는 여러 방향으로 조정하여 PCB 및 구성 요소의 손상을 방지할 수 있습니다.
4, 이 기계는 점 납땜 및 드래그 납땜을 지원합니다.
5, 납땜 인두 헤드를 기준점으로 삼아 제품의 주요 위치를 정렬하고 엔터 키를 누르면 프로그램이 시스템에서 자동으로 포인트를 생성한 다음 해당 포인트의 관련 데이터를 설정합니다.
6, 고정밀 스테핑 모터 및 동기 벨트 구동 시스템과 고급 모션 제어 알고리즘을 채택하여 모션 포지셔닝 정확도와 반복성을 효과적으로 향상시킵니다.
7, 이 기계는 자동 청소 기능을 갖추고 있어 납땜 공정을 더욱 안정적으로 만들고 납땜 인두의 수명을 연장할 수 있습니다.
8, 휴대용 LCD 티칭 펜던트를 사용하여 프로그래밍이 간단하고 배우기 쉽습니다.
응용 분야
1, 반도체 제품: LSI. IC. 온도 조합 IC. CSP. BGA 등
2. 광학 제품: 일류 카메라.
3. 일반 성능 가전 제품: DVD, 오디오 장비, 자동차 내비게이션 시스템, 카메라, 전자 시계, PDA 복사 계산기, 액정 TV와 같은 개인용 컴퓨터. 의료 기기.
5, 정밀 기계/전기 제품: VTR.
4. 일반 소비재: 타자기, 장난감, 악기, CDS, 배터리 등
사양
| 모델 | HS-S331R |
| 전압 | AC110V/220V, 50/60Hz |
| X/Y/Z 작업 범위 | 300*300*100mm |
| R축 | 360도 |
| X/Y/Z 이동 속도 | 최대 300mm/s |
| 구동 시스템 | 스테퍼 모터, 타이밍 벨트 |
| 리니어 가이드 | 대만 브랜드 고정밀 가이드 |
| 반복 정확도 | ±0.02mm |
| 프로그래밍 | 티치 펜던트를 이용한 수동 프로그래밍 |
| 제어 시스템 | 제어 보드 |
| 프로그램 저장 |
천 개의 처리 데이터 세트와 단일 처리 파일을 저장할 수 있으며 최대 3M의 저장 공간을 차지할 수 있습니다.
(5,000개의 처리 포인트)
파일 저장 공간
|
| 휴대용 박스 256M, 오프라인 카드 32M, 단일 처리 파일 최대 |
3M 저장 공간 (100,000개의 처리 포인트)
문서 지원
|
| CAD | 철 주석 청소 |
| 공기 청소/공압 | 외부 인터페이스 |
| USB+RS232 | 납땜 방법 |
| 점/드래그 납땜 | 무게 |
| 48kg | 기계 치수 |
| 520*585*800mm |
