| 브랜드 이름: | HSTECH |
| 모델 번호: | HS-700 |
| 모크: | 1 세트 |
| 가격: | 협상 가능 |
| 지불 조건: | T/T, 웨스턴 유니온, 머니그램 |
| 공급 능력: | 달 당 100개 세트 |

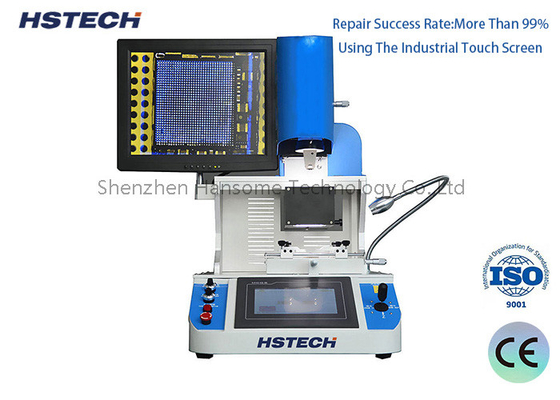

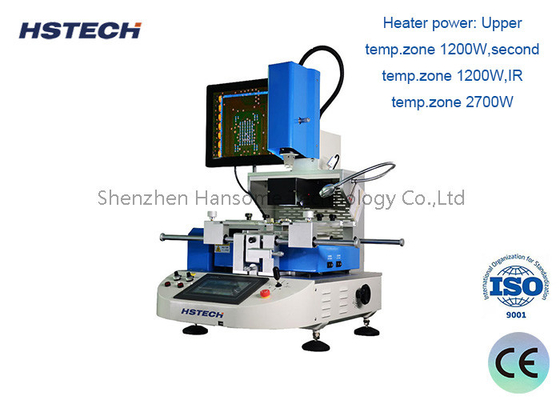

5 모드 스텝 모터 CCD 컬러 어라이닝 시스템 휴대 전화 BGA 리워크 스테이션
사양
| 휴대 전화 BGA 재작업 스테이션 | 모델:HS-700 |
| 전원 공급 | AC 100V / 220V±10% 50/60Hz |
| 전체 전력 | 2600W |
| 난방력 | 상위 난방 1200W (최대), 하위 난방 1200W (최대) |
| 전기자재 | 운전 모터 + 스마트 온도 컨트롤러 + 컬러 터치 스크린 |
| 온도 조절 | 고정도 K 센서 + 닫힌 루프 제어 + 독립적인 온도 제어기 (정밀도는 ±1°C까지 도달할 수 있다) |
| 센서 | 1pcs |
| 위치 확인 방법 | V 모양 PCB 지원 + 외부 유니버설 고정 장치 + 중점화 및 위치 설정을위한 레이저 빛 |
| 전체 차원 | L450mm*W470mm*H670mm |
| PCB 크기 | 최대 140mm*160mm 최소 5mm*5mm |
| BGA 크기 | 최대 50mm*50mm 최소 1mm*1mm |
| 적용 가능한 PCB 두께 | 0.3~5mm |
| 장착 정확성 | ±0.01mm |
| 기계 무게 | 30kg |
| 장착 칩 무게 | 150g |
| 작업 모드 | 다섯째: 반자동/수동/제장/착착/접속 |
| 사용 수리 | 칩 / 전화 메인보드 등 |
특징
15개의 작업 모드
215'HD LCD 모니터
37'HD 컬러 터치 스크린
4. 스텝 모터
5. CCD 색 광학 정렬 시스템
6± 1°C 내 온도 정확도
7±0.01mm 내의 장착 정밀도
8수리 성공률: 99% +
9싱글 칩 제어의 독립적인 연구 및 개발
정밀 광학 정렬 시스템
고해상도 및 조절 가능한 CCD 컬러 광학 정렬 시스템을 사용하여, 빔 분할, 증폭, 감소,정밀 조정 및 자동 초점 기능으로 자동 색 오차 해상도 및 밝기 조정, 조정 가능한 이미지 대비; 15 ′′ 고화질 LCD 모니터와 장착. 광학 정렬 시스템 BGA 재 작업 스테이션
다기능적이고 인간화 된 운영 시스템
1HD 터치 인간-기계 인터페이스를 채택하고, 2에서 1로 설계 된 상부 난방 머리와 장착 머리가 있습니다.많은 종류의 티타늄 합금 BGA tuyere 제공 쉽게 설치 및 교체 위해 360도 회전 할 수 있습니다.
2X, Y 및 R 각은 미크로미터 정밀 조정, 정밀 위치, 정밀도는 ± 0.01mm에 도달 할 수 있습니다.
최고 안전 보호 기능
경보 기능으로, BGA 용접 후 기계는 스스로 경보 할 수 있습니다. 온도 남용의 경우, 회로는 이중 과 온도 보호로 자동으로 작동 할 수 있습니다.변경을 방지하기 위한 비밀번호 보호가 있는 온도 매개 변수.
