| 브랜드 이름: | HSTECH |
| 모델 번호: | HS-FS5331R |
| 모크: | 1 세트 |
| 가격: | 협상 가능 |
| 지불 조건: | D/P (지급도 조건), 전신환, 웨스턴 유니온, 머니그램 |
| 공급 능력: | 달 당 200 PC |

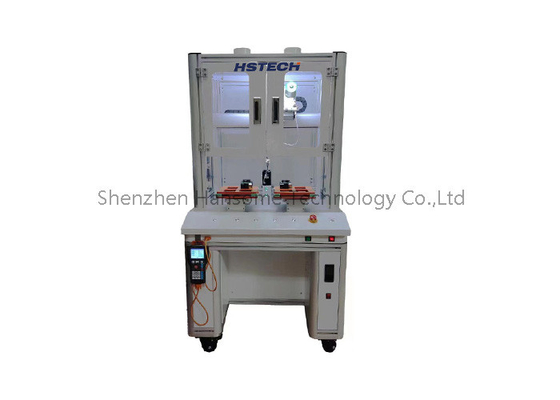

자동 용접 로봇, 단일 / 이중 / 삼중 용접 철, 고 정밀, 내구성 구조
소개
자동 용접 기계는 다기능으로 용접 각도, 방향성을 조정하고 원하는 지점을 설정할 수 있으며용접점 크기를 제어합니다.기계는 일반적인 XYZ 축 외에도 다섯 개의 축을 가지고 있습니다.독립적인 단계 모터 제어 틴 공급 축이 있습니다360°로 회전할 수 있는 회전축도 있습니다.이 회전 축을 가지고 있습니다 주요 기능은 그것은 효과적으로 다양한 PCB 보드에 너무 높은 구성 요소를 피할 수 있습니다, 칩, 와이어 또는 단말기와 같은 물체의 영향은 용접 철 머리의 이동 공간에 있으며, 용접 각도, 주황 카테터 및 바늘 끝을 마음대로 조정 할 수 있습니다. The tin wire can be accurately sent to the soldering iron head to match the appropriate molten tin surface of the customer's product to avoid the phenomenon of tin jamming caused by various reasons during the soldering process기계는 실제 생산 및 응용 과정에서 생산 능력을 30% 이상 증가시킬 수 있으며 전자 자동차와 같은 다양한 전자 제품에 적합합니다.융합 회로, 인쇄 회로, 컬러 LCD 화면, 모터, 핀 헤더, 플러그, 스위치 및 PCB.
특징
1, 내구성 금속 구조 기계 몸, 바닥 서 있는 모델, 이중 플랫폼 작동.
2,5 축 작동, 회전 축 R.
3, 500 * 300 * 300mm 이동 거리는, 이동 범위는 고객의 요구에 따라 사용자 정의 될 수 있습니다.
4, 단일 용접철 이동 범위는 많은 옵션이 있습니다 제품 차원에 따라, 또한 두 배 또는 세 배의 이중 용접철을 사용자 정의 할 수 있습니다.
5, 많은 용접 방법, 점 용접, 견인 용접 및 기타 기능을 지원합니다.
6,pendent 프로그래밍을 가르치고, 모든 용접 지점을 수동 설정, 또한 CAD 도면 수입을 지원합니다.
7, 고품질 타이완 Hiwin 브랜드 선형 가이드를 사용하여 이동 정밀도를 보장합니다.
8, 기계는 스테퍼 모터와 타이밍 벨트 제어를 채택합니다.
사양
| 모델 | HS-S5331R | HS-S6331R | |
| 전압 | AC110V/220V,50/60Hz | ||
| 작업 범위 X/Y1/Y2/Z | 500*300*300*100mm | 600*300*300*100mm | |
| R축 | 360도 | ||
| X/Y/Z 이동 속도 | 최대 300mm/s | ||
| 구동 시스템 | 스테퍼 모터, 타이밍 벨트 | ||
| 선형 가이드 | 타이완 브랜드 고 정밀도 가이드 | ||
| 반복 정확성 | ±0.02mm | ||
| 프로그래밍 | 교실용 사슬 | ||
| 제어 시스템 | 제어판 | ||
| 프로그램 저장 |
1000개의 처리 데이터를 저장할 수 있고
처리 파일은 최대 3M 저장 공간을 차지할 수 있습니다
(5,000개의 처리점)
|
||
| 파일 저장 공간 |

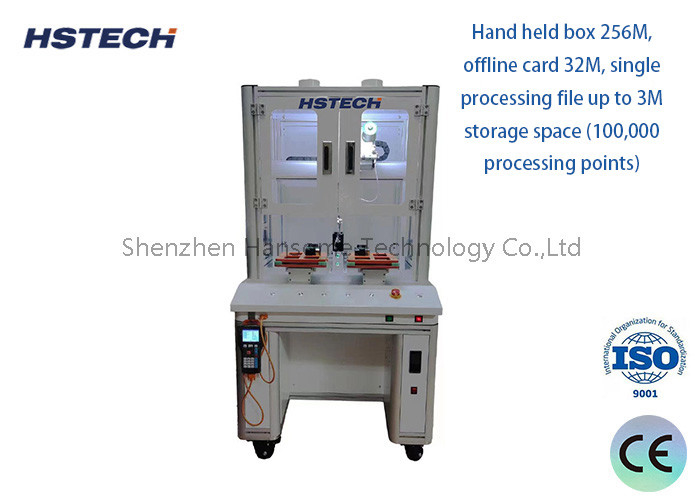

휴대용 상자 256M, 오프라인 카드 32M, 단일 처리 파일 최대
3M 저장 공간 (100,000 처리 포인트)
|
||
| 문서 지원 | CAD | ||
| 철 캔 청소 | 공기 정화/공압 | ||
| 외부 인터페이스 | USB+RS232 | ||
| 용접 방법 | 톱/드래그 용접 | ||
| 무게 | 651kg | 70kg | |
| 기계 차원 |
715*585*800mm |
815*685*800mm | |
주 기계 구성
1, 이중 용접 철, 이중 Y 작업 플랫폼
2손잡고 있는 교수용 앵커 프로그래머
3, 난방 컨트롤러
4찢어진 틴 컨트롤러
5, 용접 펜 집합
6, 용접 끝
7, 틴 아웃 부품
8, 청소 상자
