| 브랜드 이름: | HSTECH |
| 모델 번호: | HS-FS5331R |
| 모크: | 1 세트 |
| 가격: | 협상 가능 |
| 지불 조건: | D/P (지급도 조건), 전신환, 웨스턴 유니온, 머니그램 |
| 공급 능력: | 달 당 200 PC |

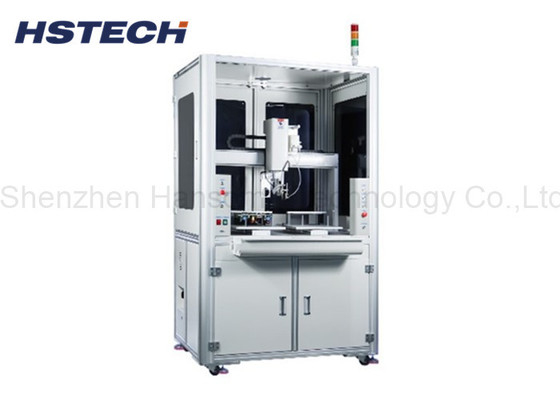

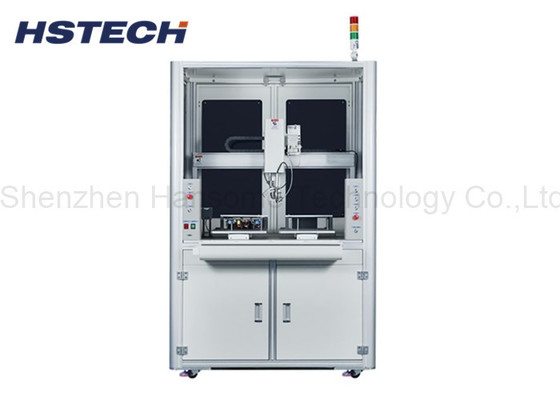

바닥에 서 있는 로봇 용접기 선형 가이드 용접 펜 철 틴 금속 구조
소개
이 모델 자동 용접 기계는 바닥에 서 있는 모델 용접 로봇입니다. 데스크톱 용접 기계와는 다르게, 더 편리하고 유연한 용접 로봇입니다.
이 기계는 5 축 작업 시스템을 채택, 이중 용접 플랫폼, 단일 용접 철 / 끝 500x300x300x100mm의 모링 범위
많은 종류의 PCBA 용접에 적합한 기계,우토마틱 용접 로봇은 수동 용접을 대체하여 작업 효율성을 향상시키고 용접 품질을 향상시킵니다.
특징

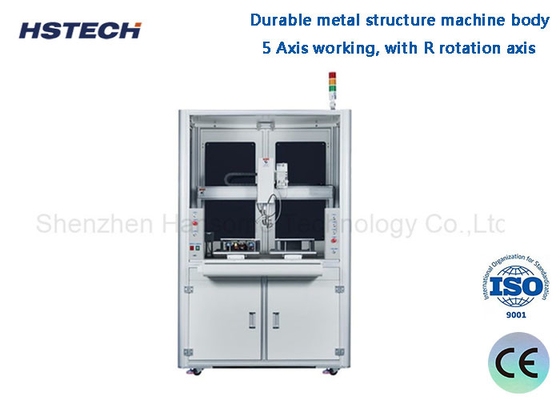

1, 내구성 금속 구조 기계 몸, 바닥 서 있는 모델, 이중 플랫폼 작동.
2,5 축 작동, 회전 축 R.
3, 500 * 300 * 300mm 이동 거리는, 이동 범위는 고객의 요구에 따라 사용자 정의 될 수 있습니다.
4, 단일 용접철 이동 범위는 많은 옵션이 있습니다 제품 차원에 따라, 또한 두 배 또는 세 배의 이중 용접철을 사용자 정의 할 수 있습니다.
5, 많은 용접 방법, 점 용접, 견인 용접 및 기타 기능을 지원합니다.
6,pendent 프로그래밍을 가르치고, 모든 용접 지점을 수동 설정, 또한 CAD 도면 수입을 지원합니다.
7, 고품질 타이완 Hiwin 브랜드 선형 가이드를 사용하여 이동 정밀도를 보장합니다.
8, 기계는 스테퍼 모터와 타이밍 벨트 제어를 채택합니다.
사양
| 모델 | HS-S5331R | HS-S6331R | |
| 전압 | AC110V/220V,50/60Hz | ||
| 작업 범위 X/Y1/Y2/Z | 500*300*300*100mm | 600*300*300*100mm | |
| R축 | 360도 | ||
| X/Y/Z 이동 속도 | 최대 300mm/s | ||
| 구동 시스템 | 스테퍼 모터, 타이밍 벨트 | ||
| 선형 가이드 | 타이완 브랜드 고 정밀도 가이드 | ||
| 반복 정확성 | ±0.02mm | ||
| 프로그래밍 | 교실용 사슬 | ||
| 제어 시스템 | 제어판 | ||
| 프로그램 저장 |
1000개의 처리 데이터를 저장할 수 있고
처리 파일은 최대 3M 저장 공간을 차지할 수 있습니다
(5,000개의 처리점)
|
||
| 파일 저장 공간 |
휴대용 상자 256M, 오프라인 카드 32M, 단일 처리 파일 최대
3M 저장 공간 (100,000 처리 포인트)
|
||
| 문서 지원 | CAD | ||
| 철 캔 청소 | 공기 정화/공압 | ||
| 외부 인터페이스 | USB+RS232 | ||
| 용접 방법 | 톱/드래그 용접 | ||
| 무게 | 65kg | 70kg | |
| 기계 차원 |
715*585*800mm |
815*685*800mm | |
주 기계 구성
1, 이중 용접 철, 이중 Y 작업 플랫폼
2손잡고 있는 교수용 앵커 프로그래머
3, 난방 컨트롤러
4찢어진 틴 컨트롤러
5, 용접 펜 집합
6, 용접 끝
7, 틴 아웃 부품
8, 청소 상자
