| 브랜드 이름: | HSTECH |
| 모델 번호: | HS-DS400 |
| 모크: | 1 세트 |
| 가격: | negotiable |
| 지불 조건: | T/T, 웨스턴 유니온, 머니그램 |
| 공급 능력: | 달 당 100개 세트 |

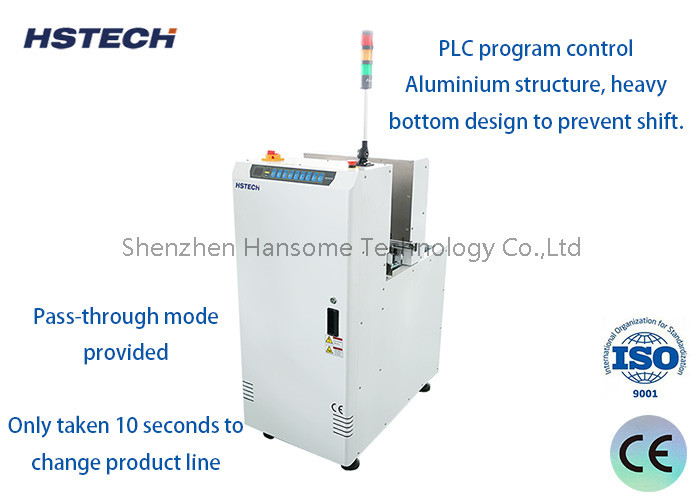

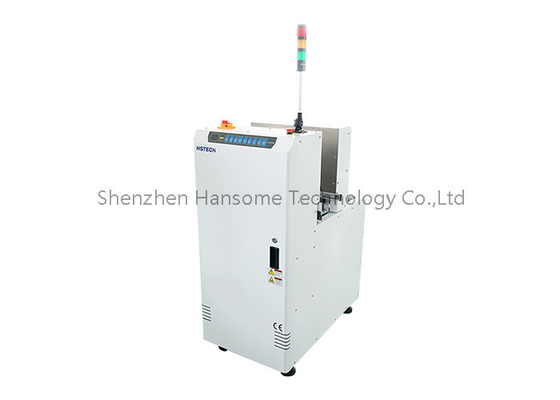

SMT 라인을 위한 알루미늄 구조를 가진 고성능 PCB 로더
특징
1안정적이고 신뢰할 수 있는 통합 구멍 제어 시스템.
2조작이 쉬운 가벼운 터치 LED 버튼 또는 터치 스크린 제어 인터페이스
3상부 및 하부 3점 펌프 클램핑은
4- 재료 상자의 정확한 위치.
5효율적인 추진 설계는 PCB가 손상되지 않도록 할 수 있습니다.
6전체 기계의 실시간 오류 모니터링
7- 견고하고 안정적인 디자인
8.SMEMA 인터페이스 호환.
적용
이 기계는 맨몸 PCB를 SMT 라인에 로딩하고, 회로 보드를 스택 로딩하는 데 사용됩니다.
사양
| 기능 |
하류 기계 신호를 받은 후 SMT 라인에 벗은 PCB를 로딩하는 데 사용됩니다. |
| 운송 높이 | 910±30mm |
| 운송 방향 | L~R, 또는 R~L |
| 운영 | 전면 작업 |
| 철도 고정 변 | 앞면 |
| PCB 두께 | 00.6~4.0mm |
| PCB 구성 요소 높이 | ±35mm |
| PCB 공급 시간 | 약 10초 또는 지정 |
| 보드 무게 | ≤3kg |
| 전원 공급 | 220V,50/60Hz,±10% |
| 힘 | 0.05kW |
| 공기 압력 | 0.6Mpa |
| 공기 소비 | <20L/min |
| 신호 | SMEMA |
| 모델 | HS-DS400 | HS-DS530 |
| 효율적인 PCB 길이 | 50~400mm | 50~530mm |
| 운송 PCB 너비 | 50~400mm | 50~500mm |
| PCB 두께 | 분 0.6mm | 미니 1.0mm |
| 기계 차원 | 503*770*1200mm | 600*920*1200mm |
| 무게 | 110kg | 130kg |
