| 브랜드 이름: | HSTECH |
| 모델 번호: | HS-S331R |
| 모크: | 1 세트 |
| 가격: | negotiable |
| 지불 조건: | D/P (지급도 조건), 전신환, 웨스턴 유니온, 머니그램 |
| 공급 능력: | 달 당 200 PC |

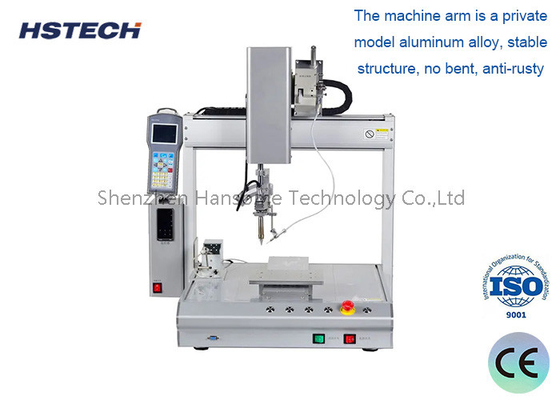

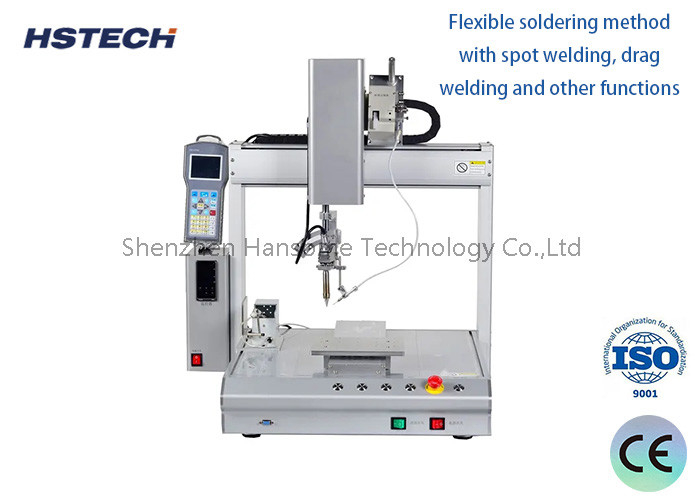

고 정밀 스텝 모터로 PCB를 위한 로봇 용접 기계
소개
이 자동 용접 기계는 스테이퍼 모터와 타이밍 벨트 드라이브 시스템을 사용하는 데스크톱 용접 로봇입니다.전체 기계는 고품질의 정밀 하이웨이 선형 안내 레일과 Airtec 실린더에서 조립됩니다용접이 필요한 PCB 또는 제품은 맞춤형 고정 장치로 고정됩니다. 이 기계는 스팟 용접, 당기 용접, 자동 청소 및 위치 수정, 복사,조성또한, 기계는 유지 관리 및 작동이 용이하며 생산 효율성을 크게 향상시킵니다.
특징
14축 작동, X / Y / Z 및 R 회전 움직임, 다각 용접 목표를 달성.
2전기적인 인간을 대체하는 로봇은 더 많은 노동 비용을 절감할 수 있습니다.
3용접 머리는 PCB와 구성 요소를 손상으로부터 보호하기 위해 여러 방향으로 조정 할 수 있습니다.
4이 기계는 SOPT 용접과 DRAH 용접을 지원합니다.
5. 아이언 헤드와 제품의 키 위치를 기본 포인트로 정렬, 입력 키를 누르면 프로그램이 자동으로 시스템에서 포인트를 생성합니다,그리고 그 지점의 데이터를 설정.
6고 정밀 스텝 모터와 동기 벨트 드라이브 시스템 및 고급 모션 제어 알고리즘을 채택하여 움직임 위치 정확성과 반복성을 효과적으로 향상시킵니다.
7이 기계는 자동 청소 기능을 가지고 있어 용접 가공을 더 안정적으로 하고 용접 철의 수명을 연장할 수 있습니다.
8. 핸드헬드 LCD 교수용 반지, 프로그래밍은 간단하고 배우기 쉽습니다.
사양
| 모델 | HS-S331R |
| 전압 | AC110V/220V,50/60Hz |
| X/Y/Z 작업 범위 | 300*300*100mm |
| R축 | 360도 |
| X/Y/Z 이동 속도 | 최대 300mm/s |
| 구동 시스템 | 스테퍼 모터, 타이밍 벨트 |
| 선형 가이드 | 타이완 브랜드 고 정밀도 가이드 |
| 반복 정확성 | ±0.02mm |
| 프로그래밍 | 수동 프로그래밍 |
| 제어 시스템 | 제어판 |
| 프로그램 저장 |
1000개의 처리 데이터를 저장할 수 있고
처리 파일은 최대 3M 저장 공간을 차지할 수 있습니다
(5,000개의 처리점)
|
| 파일 저장 공간 |
휴대용 상자 256M, 오프라인 카드 32M, 단일 처리 파일 최대
3M 저장 공간 (100,000 처리 포인트)
|
| 문서 지원 | CAD |
| 철 캔 청소 | 공기 정화/공압 |
| 외부 인터페이스 | USB+RS232 |
| 용접 방법 | 톱/드래그 용접 |
| 무게 | 48kg |
| 기계 차원 |
520*585*800mm |
