| 브랜드 이름: | HSTECH |
| 모델 번호: | HS-PYJ250 |
| 모크: | 1 세트 |
| 가격: | negotiable |
| 지불 조건: | T/T, 웨스턴 유니온, 머니그램 |
| 공급 능력: | 달 당 100개 세트 |

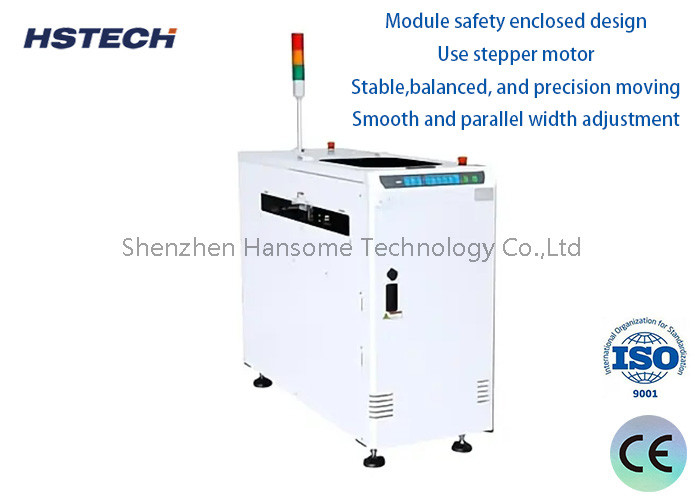

SMEMA 호환되는 터치 스크린 PCB 셔틀 컨베이어
소개
PCB 셔틀 컨베이어 (PCB Shuttle Conveyor) 는 PCB (프린트 회로 보드) 제조 및 조립에 사용되는 자동 운송 장치입니다.그것은 주로 생산 라인의 다른 역 사이에 효율적이고 정확하게 PCB 보드를 전송하는 데 사용됩니다.그것은 일반적으로 생산 효율성을 향상시키고 수동 개입을 줄이기 위해 SMT (지방 장착 기술) 생산 라인, 테스트 장비, 리플로우 오븐 및 기타 링크에서 사용됩니다.
적용:
이 단위는 PCB 흐름을 다른 채널로, 2선에서 1선으로, 또는 1선에서 2선으로 리디렉트하는 데 사용됩니다.
특징:
1- 모듈 안전 폐쇄 설계.
2스텝 모터를 사용하세요
3안정적이고 균형 잡힌, 그리고 정밀하게 움직입니다.
4부드럽고 평행 폭 조정.
5PCB 운송 방향은 고객의 요구에 따라.
6터치 스크린 컨트롤 패널
8.SMEMA 호환
기술적인 세부사항:
| 기능 | 이 단위는 PCB 흐름을 다른 채널로, 2선에서 1선으로, 또는 1선에서 2선으로 리디렉트하는 데 사용됩니다. |
| 모델 | HS-PYJ250 |
| 운송 높이 | 910±20mm |
| 번역 거리 | 표준 2200mm ((1 ~ 4th 레일) 또는 사용자 정의 |
| 번역 시간 | 맞춤형 |
| 번역 방법 | 스테프 모터 + 컨베이어 벨트 |
| 철도 고정 | 1번과 4번 레일 고정 |
| 적당한 PCB 크기 | 50*50~400*250mm |
| 이동 방향 | L-R, 또는 R-L |
| PCB 전송 모드 | 1에서 2나, 2에서 1나, 또는 2에서 2나 |
| 공기 압력 | 4-6bar |
| PCB 두께 | 분 0.4mm |
| 기계 차원 | 600*2600*1200mm |
| 신호 | SMEMA |
기계 도면:
제품 세부 사항:
포장:
