| 브랜드 이름: | HSTECH |
| 모델 번호: | HS-CU390 |
| 모크: | 1SET |
| 가격: | negotiable |
| 지불 조건: | D/P (지급도 조건), 전신환, 웨스턴 유니온, 머니그램 |
| 공급 능력: | 달 당 200개 세트 |

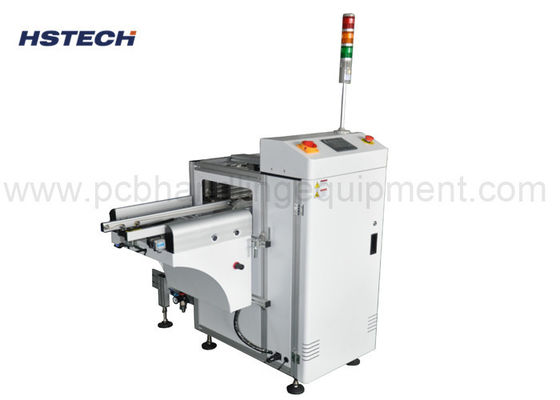

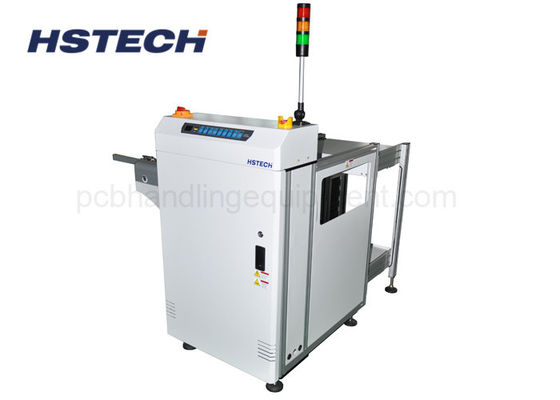

90도 PCB 매거진 풀러 LED 버튼 자동 PCB 풀러 4-6 바 3 매거진
적용:
이 단말기는 90도 PCB 매거진 풀기입니다. SMT 생산 라인의 길이를 절약하기 위해 90도 직각 방향으로 PCB를 자동으로 풀기 위해 사용됩니다.기계는 실린더로 구동되는 특별히 설계된 푸셔가 있습니다., PCB를 운반 레일에서 매거진 래프로 밀어 넣습니다.
특징:
1, 90도 직각 PCB 배하, SMT 생산 라인의 길이를 단축.
2, 여러 매거진을 사용해서 전체 생산량에 영향을 미치지 않습니다.
3, LED 버튼 제어 모드 3 lolor 빛 디스플레이.
4, 두께 1.3mm, 지름 3mm 가장자리 평면 ESD 벨트
5, 스테인레스 스틸 및 알루미늄 프로필 기계 구조, 안정적이고 유지 보수에 쉽습니다.
6PLC 제어
7, 손 윙크로 부드럽고 평행 폭 조정.
8, 3개의 매거진 용량: 상위 1 + 아래 2
9, 상단 및 하단 공기 클램프 매거진 래크를 고정.
10, 로딩 & 로딩 도중 PCB 파열 보증 없습니다.
11, SMEMA 호환성
스펙트럼
| 제품 이름 | 90도 PCB 매거진 풀기 |
| 운송 높이 | 910±30mm |
| 운송 방향 | L~R, 또는 R~L |
| 운영 | 전면 작업 |
| 철도 고정 변 | 앞면 |
| 전원 공급 | 220V,50/60Hz,±10% |
| 공기 압력 | 4-6bar |
| PCB 두께 | 분 0.4mm |
| 매거진 수 | 위쪽: 1 pc, 아래쪽: 1 pc |
| 컨베이어 속도 | 0.5~20M/min 또는 맞춤형 |
| 신호 | SMEMA |
| 모델 | HS-CU250 | HS-CU330 | HS-CU390 | HS-CU460 |
| 효율적인 PCB 길이 | 50*50~350*250mm | 50*50~455*330mm | 50*50~530*390mm | 50*50~530*460mm |
| 기계 차원 | 1100*1200*1200mm | 1310*1360*1200mm | 1430*1480*1200mm | 1430*1620*1200mm |
| 매거진 크기 | 355*320*563mm | 460*400*563mm | 535*460*570mm | 535*530*570mm |
| 무게 | 140kg | 200kg | 260kg | 300kg |
제품 세부 사항:
