| 브랜드 이름: | HSTECH |
| 모델 번호: | HS-LD330 |
| 모크: | 1SET |
| 가격: | negotiable |
| 지불 조건: | D/P (지급도 조건), 전신환, 웨스턴 유니온, 머니그램 |
| 공급 능력: | 달 당 200개 세트 |

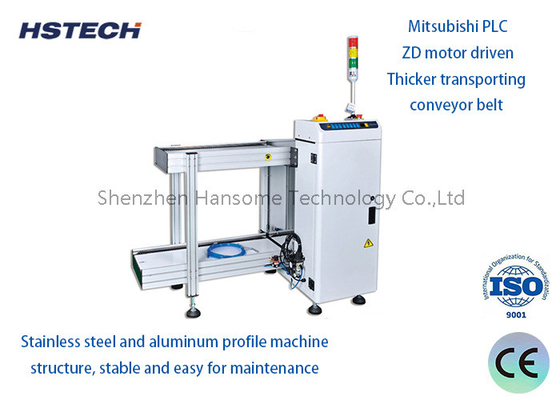

안정적인 스테인리스 스틸 구조를 가진 SMT 생산 라인 CE 인증 PCB 로더
이 장비는 SMT 라인에서 PCB 로딩의 작동을 위해 사용됩니다.
특징
1.4 PCB 너비 옵션 250mm/330mm/390mm/460mm

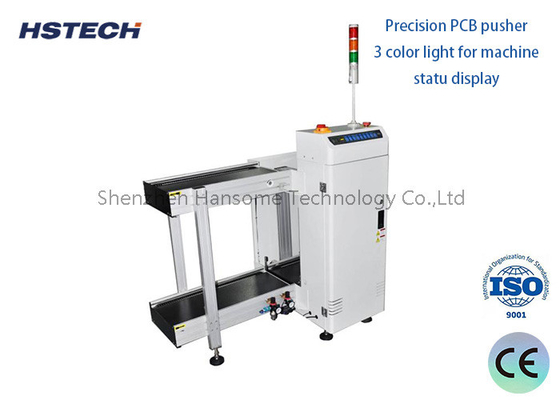

2정밀 PCB 스프러드
3.3 기계 상태를 표시하는 데 사용되는 컬러 라이트
43개의 잡지, 1개의 상위 잡지, 2개의 최하위 잡지
5표준 LED 버튼 제어, 선택적인 터치 스크린 제어.
6안정적인 스테인리스 스틸 구조
7평행 너비 조절이 원활합니다.
8. 로딩 과정에서 PCB 손상을 보장.
9유럽 시장에 적용되는 CE 인증.
사양
| 모델 | HS-LD330 |
| 제품 이름 | PCB 매거진 로더 |
| 운송 높이 | 920±20mm |
| PCB 로딩 시간 | 약 6초 |
| 매거진 교체 시간 | 약 30초 |
| 운송 방향 | L~R, 또는 R~L |
| 운영 | 전면 작업 |
| 철도 고정 변 | 앞면 (또는 지정) |
| 전원 공급 | 220V,50/60Hz,±10% |
| 공기 압력 | 4-6bar |
| PCB 두께 | 분 0.4mm |
| 매거진 수 | 위쪽: 1 pc, 아래쪽: 2 pc |
| 피치 선택 | 1~4 ((10mm pitch) |
| 컨베이어 속도 | 0.5~20M/min 또는 맞춤형 |
| 신호 | SMEMA |
모델 선택
| 모델 | HS-LD250 | HS-LD330 | HS-LD390 | HS-LD460 |
| 효율적인 PCB 길이 | 50*50~350*250mm | 50*50~455*330mm | 50*50~530*390mm | 50*50~530*460mm |
| 기계 크기 | 1400*800*1200mm | 1650*880*1200mm | 1800*940*1200mm | 1800*1010*1200mm |
| 매거진 크기 | 355*320*563mm | 460*400*563mm | 535*460*570mm | 535*530*570mm |
| 무게 | 140kg | 180kg | 220kg | 260kg |
적용
이 기계는 PCB 로딩 기계입니다. SMT 생산 라인의 시작에서 사용되는데, 기계는 PCB를 매거진 래크에서 밀어내고 생산 라인의 하류 기계로 운송합니다.
