| 원래 장소: | 중국 |
| 브랜드 이름: | HSTECH |
| 인증: | CE |
| 모델 번호: | HS-RM-288 |
| 최소 주문 수량: | 1개 세트 |
|---|---|
| 가격: | Negotiable |
| 포장 세부 사항: | 나무로 된 패키지 |
| 배달 시간: | 7~9일 |
| 지불 조건: | 전신환, 웨스턴 유니온, 머니그램 |
| 공급 능력: | 달 당 100개 세트 |
| 제품 이름: | 오프라인 PCB 라우터 | 보증: | 1년 |
|---|---|---|---|
| 제어: | 터치 스크린 | PLC: | 미츠비시 |
| 릴레이 브랜드: | 쉐나이더 | 광전스위치: | 옴론 |
| 소재: | 알루미늄 합금 | 조건: | 새로운 |
| 두께: | 0.6-4.0mm | 신호: | SMEMA |
| 적용: | 전자 조립 | 색상: | 은 |
| 제어 시스템: | PLC | OEM/ODM: | 사용 가능 |
| 소비 전력: | 200w | 전원 공급: | AC220V |
| 기압: | 4-6bar | 속도: | 200-300pcs/min |
| 종류: | 자동장치 | 무게: | 220/240KG |

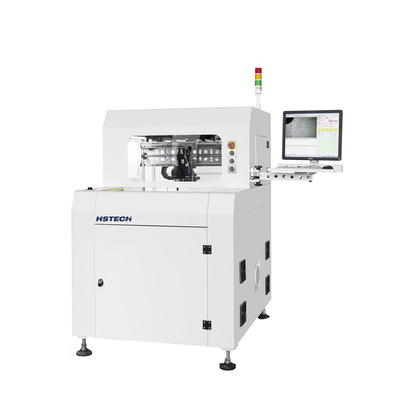

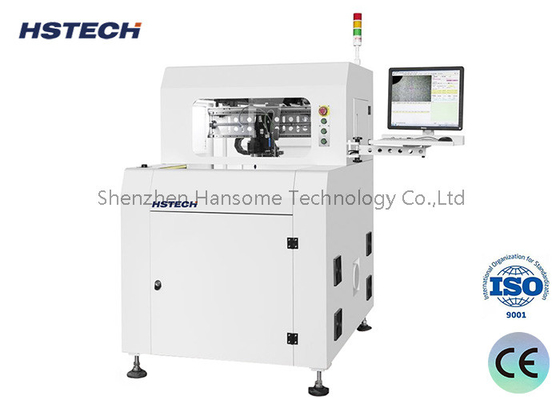

표준 구성 고속 독일 시코텍 스핀들 초저소음 오프라인 PCB 라우터
- 네기술적인 세부사항
| 모델 | RM-288 | RM-388 | ||||||||
| 구조 | 싱글 스핀들, 듀얼 워크 플랫폼 | |||||||||
| 기계 크기 (mm) | 1000*1200*1550 | |||||||||
| 총중량 | 700kg | |||||||||
| 먼지 수집기 크기 ((mm) | 625*600*1600 | |||||||||
| 먼지 수집기 전력 | 3HP/2.2kw | |||||||||
| 먼지 수집기 무게 | 130kg | |||||||||
| 먼지 수집 방법 | 바닥 컬렉션 | |||||||||
| 작업 플랫폼 크기 | 300*400mm | |||||||||
| 기판 운전 유형 | 이중 회전 플랫폼, 3단계 모터 인버터와 정밀 썰기 | |||||||||
| 운전 시스템 | X/Y/Z 축, 세 단계 모터 주파수 인버터에서 움직이는 W 축 | |||||||||
| 로팅 스핀들 | 5000~50000rpm, 자동 냉각 | 5000~60000rpm, 자동 냉각 | ||||||||
| 절단 속도 | 1-100mm/s | |||||||||
| 절단 정확성 | ±0.05mm | |||||||||
| 반복 정확성 | ±0.02mm | |||||||||
| 축 이동 속도 | 800mm/s | |||||||||
| Z축 모닝 방법 | 스루드 드라이브, 이중 가이드 | |||||||||
| 라우터 키트 | 프레싱 커터,φ0.8~φ3.0 왼쪽 회전,Shank Tungsten Steel | |||||||||
| 도구 수명 조절 | 소프트웨어 프로그램 제어 | |||||||||
| 액티브 보호 기능 | 안전성 가벼운 커튼 | |||||||||
| 보안문 | 수동 문 | |||||||||
| 오류 알람 | 네 | |||||||||
| 프로그램 방법 | 자동 프로그래밍, 키보드와 마우스로 제어되는 카메라 | |||||||||
제품 개요
PCB 라우터, 또한 자동 PCB 절단 기계라고 불립니다. 고밀도 PCB 및 다른 재료 기판을 절단하기 위해 고속 스핀드 건조 프레싱 키트를 가지고 있습니다.
특징
슈퍼 비전 시스템
고해상도 CCD 카메라를 사용하면 사용자가 자동 캘리브레이션 기능으로 절단 경로를 쉽게 편집 할 수 있으며 매우 정확한 절단 작업을 수행합니다.
이동 시스템
X,Y 및 Z 축은 밀링 등급 정밀 공 가이드 스크루로 만들어졌으며 AC 서보 모터로 구동되며 좋은 안정적인 움직임 성능을 달성합니다.1K Hz까지의 주파수, 고속 반응 시간 및 자기 채택 충격 감축 필터.
혁신적인 헝거링 라우터 키트
중앙에 위치하고 있는 구동축의 설계와 양쪽의 노예가 안정성과 정확성을 보장하여 조화로운 구조와 밀집한 크기를 제공합니다.(산업 표준보다 50% 작습니다.).
회전 작업판 구조
작업 벤치 설계는 높은 당기는 토크 세그멘테이션으로 구동됩니다 ((180도), 실린더가 구동되는 기계 작업 벤치보다 더 정확하고 안정성을 제공합니다.이 혁신적인 회전 작업 테이블 디자인 또한 작업 테이블 A와 B에서 동시에 다른 절단 알고리즘의 작동을 허용따라서 전환 비활동 용량을 줄이고 생산성을 극대화합니다.
먼지 수집 시스템
먼지 수집 시스템과 반 정적 블러는 작동 중 시스템을 깨끗하게 유지합니다.
블레이드 관리
절단 블레이드 세팅을 단계적으로 허용하면 소모품의 비용이 크게 감소합니다.
절단 시스템
프레싱 컷어는 고속 스핀드에 의해 가동되며 절단 힘의 감소, 높은 정확성, 낮은 소음의 장점이 있으며 모든 곡선 PCB에 적합합니다. 원형, 직선, L 또는 U 타입,사각형 및 아크 모양.
자기 회복 진단 시스템
자율 진단 시스템은 생산 중 장애의 문제를 쉽게 해결하고 정지 시간을 줄일 수 있습니다.
기계 도면
친근한 운영 체제
윈도우7/10 영어 버전 운영 체제,실제 및 운영에 간단합니다.
제품 개요
PCB 라우터, 또한 자동 PCB 절단 기계라고 불립니다. 고밀도 PCB 및 다른 재료 기판을 절단하기 위해 고속 스핀드 건조 프레싱 키트를 가지고 있습니다.
장점
1표준 구성 고속 독일 Sycotec 스핀들
2, 극저도 작업 소음 (75dB 이하)
