원래 장소: | 중국 |
브랜드 이름: | HSTECH |
인증: | CE |
모델 번호: | AR-7 |
최소 주문 수량: | 1개 세트 |
---|---|
가격: | Negotiable |
포장 세부 사항: | 나무로 된 패키지 |
배달 시간: | 7~9일 |
지불 조건: | 전신환, 웨스턴 유니온, 머니그램 |
공급 능력: | 달 당 100개 세트 |
제품 이름: | 소형 오프라인 PCB 라우터 | 보증: | 1년 |
---|---|---|---|
제어: | 터치 스크린 | PLC: | 미츠비시 |
릴레이 브랜드: | 쉐나이더 | 광전스위치: | 옴론 |
소재: | 알루미늄 합금 | 조건: | 새로운 |
두께: | 0.3 - 5mm | 신호: | SMEMA |
적용: | 전자 조립 | 색상: | 은 |
제어 시스템: | PLC | OEM/ODM: | 사용 가능 |
전체 전력: | 2600w | 전원 공급: | AC220V |
기압: | 4-6bar | 실장 정확도: | ±0.01mm |
종류: | 자동장치 | 무게: | 30 킬로그램 |

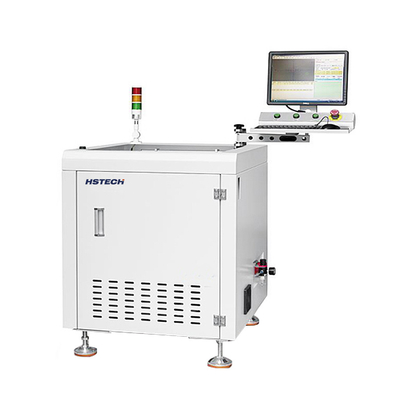

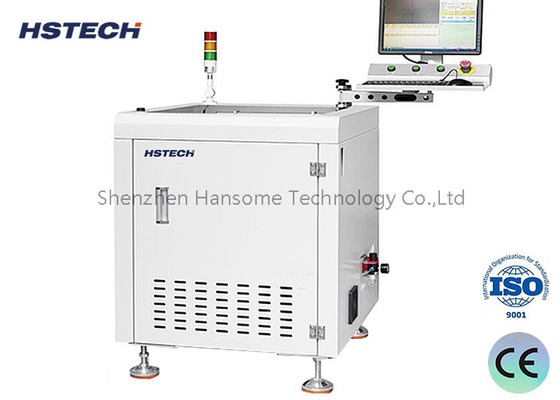

오프라인 자동 분리 맞춤형 장착장치 미니 PCBA 라우터 작은 크기의 오프라인 PCB 라우터
사양
모델 | AR-7 | AR-7 미니 |
전원 공급 | AC380V, 50/60Hz, 3KW | |
작업 크기 | 50x50~410x460mm (최다) | 50x50~260x310mm (최다) |
로딩 모드 | 사용 설명서 | |
절단 스핀들e/속도 | 5000~60,000 rpm | |
PCB 두께 | 0.4-4mm | |
분리 속도 | 1-100mm/s | |
절단 정확성 | ±0.05mm | |
고정형 | 장착장치 | |
프로그램m의 | 시각 교육, 인라인 프로그램m의 | |
밀링 키트 | φ0.8~φ3.0 오른쪽쪽 ro텐프렌 스틸 | |
먼지 수집 방법 | 바닥 먼지 수집 | |
먼지 수집기 | 3단계, 380V, 1.2KW | |
소음 | <75dB | |
제어 시스템 | 산업용 PC | |
스핀드 브랜드 | 독일 브랜드, Sycotec 4025 | |
세르보 모터 | A5 시리즈 | |
모션 컨트롤 | 4축 모션 컨트롤 보드 | |
납 나사 | C5 밀링 스크루 납 | |
선형 가이드 | P 순위 침묵 가이드 | |
카메라 | 독일 브랜드 이미지 40W 산업a카메라 | |
기계 크기 | 700*800*930mm | 500*650*930mm |
화면 | 17인치 |
특징
1오프라인 자동 분리
2작은 크기의 PCB에 적합한 미니 PCBA 라우터입니다.
3, 맞춤형 장착장치.
4, PC 및 CCD 시각 시스템
5, 보상 및 먼지 수집과 함께 프로그래밍.
6, 최대 410-510mm 크기의 PCBA에 사용할 수 있습니다.
7두 가지 다른 유형의 제품을 잘라내는 유연성
8, 수동 공급 및 배하를 위한 오픈 플랫폼, 또한 선택적인 기계 팔 (로봇) 을 갖추고 있습니다.
내부 구조
적용
이 기계는 바닥에 서 있는 자동 PCBA 라우팅 기계입니다. 그것은 단일 플랫폼 작동입니다. 프로그래밍, 자동 바닥 라우팅 및 바닥 먼지 수집을 위해 PC를 사용합니다.고속 라우팅 스핀드를 사용하는 기계, 지그로 PCBA를 고정하여 스탬프 구멍, 곡선 PCB 및 기타 불규칙한 연결 PCB를 분리합니다.
포장 에 관한 것
