원래 장소: | 중국 |
브랜드 이름: | HSTECH |
인증: | CE |
모델 번호: | HS-NK250 |
최소 주문 수량: | 1개 세트 |
---|---|
가격: | Negotiable |
포장 세부 사항: | 거품으로, 나무로 된 패키지 |
배달 시간: | 10~15 일 일 |
지불 조건: | 전신환, 웨스턴 유니온, 머니그램 |
공급 능력: | 달 당 100개 세트 |
상품 이름: | NG/OK 언로더 | PCB 운반 높이: | 910±30mm |
---|---|---|---|
PCB 차원: | 50*50~330*250mm | 전원 공급기: | AC220V, 50/60HZ |
잡지 수량: | 각 레일 2매거진 | 보증: | 1년이요 |
용법: | SMT 생산 라인, SMT 조립 라인 | 상태: | 새롭습니다 |
하이 라이트: | SMT 생산 라인 PCB 언로더,이사회 분리 잡지 PCB 언로더,AC220V SMT 생산 라인 언로더 |

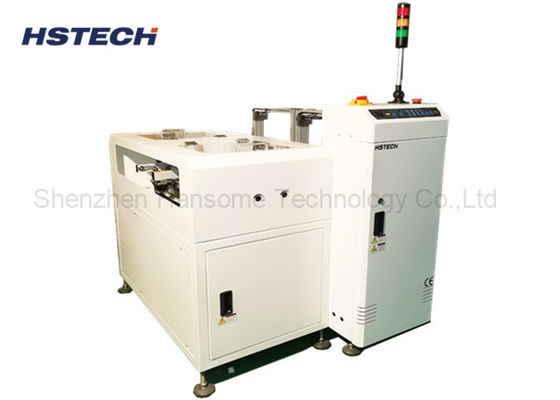

SMT 생산 라인 양호/불량 보드 분리 매거진 NG OK PCB 언로더
소개
이 장치는 AOI 이후에 업스트림 AOI 신호를 수신하여 NG/OK 보드를 자동으로 해당 매거진에 별도로 수집하는 데 사용됩니다.
기술적 세부 사항
기능 | 신호를 수신하여 NG/OK 보드를 별도로 수집합니다. |
운송 높이 | 910±30mm |
운송 방향 | L~R 또는 R~L |
보드 수집 시간 | 각 약 6초 |
시간이 지남에 따라 잡지가 변경됨 | 약 30초 |
고정측 트랙 | 정면 |
운영측 | 정면 |
컨베이어 벨트 | ESD |
PCB 두께 | 최소 0.6mm |
피치 선택 | 1-4(10mm 피치) |
전원공급장치 | 220V,50/60Hz,±10% |
힘 | 0.05kW |
공기압 | 4-6바 |
공기 소비량 | 최대 15L/분 |
잡지 수 | 상단: 매거진 1개, 하단: 매거진 2개 |
신호 | SMEMA |
옵션 |
1, 터치스크린 제어 모드. 2, 자동 너비 조정. 3, 고객 요구 사항까지 잡지 수량.
|
특징
1,PLC 프로그래밍 제어.

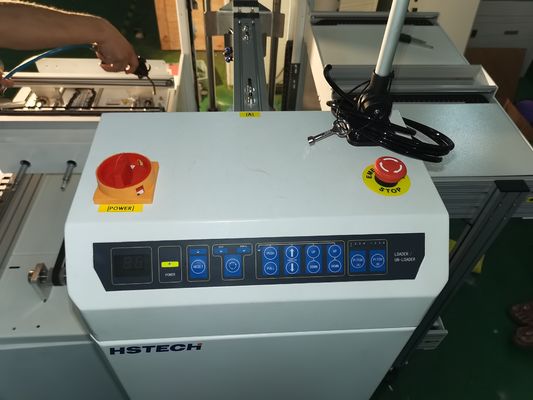

2, 친숙한 '소프트 터치' LED 멤브레인 제어판 사용
3, 선택 가능한 피치 설정.
4, 매거진 정렬을 위해 토글 레벨 클램프가 제공됩니다.
5, 공압 푸셔의 압력이 조절됩니다.
6, 짧은 매거진 전환 시간으로 높은 처리량.
7, AOI에서 NG/OK 보드를 수집하고 NG/OK 보드를 자동으로 저장합니다.
8, 표준 SMEMA 통신 인터페이스.
모델
모델 | HS-NK250 | HS-NK330 | HS-NK390 | HS-NK460 |
효율적인 PCB 길이 | 50*50~350*250mm | 50*50~455*330mm | 50*50~530*390mm | 50*50~530*460mm |
PCB 두께 | 최소 0.6mm | 최소 0.6mm | 최소 0.6mm | 최소 0.6mm |
잡지 크기 | 355*320*563mm | 460*400*563 | 535*460*570mm | 535*530*570mm |
기계 차원 | 1950*1600*1200mm | 2300*1760*1200mm | 2500*1880*1200mm | 2500*2160*1200mm |
무게 | 220kg | 280kg | 340kg | 380kg |
