| 브랜드 이름: | HSTECH |
| 모델 번호: | HS-ULD250 |
| 모크: | 1 세트 |
| 가격: | negotiable |
| 지불 조건: | T/T, 웨스턴 유니온, 머니그램 |
| 공급 능력: | 달 당 100개 세트 |

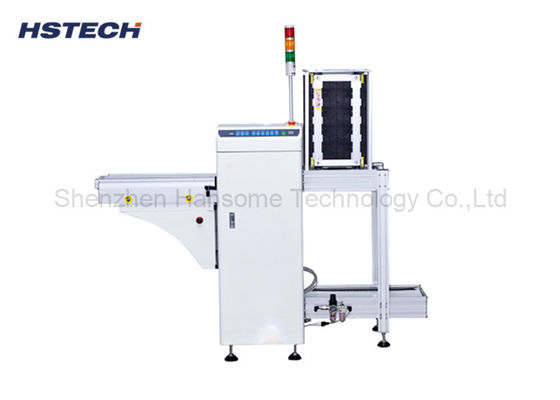

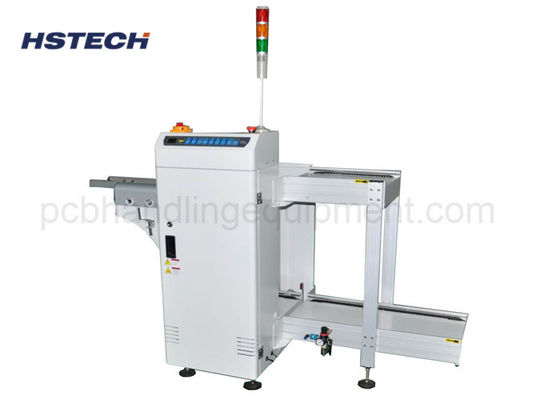

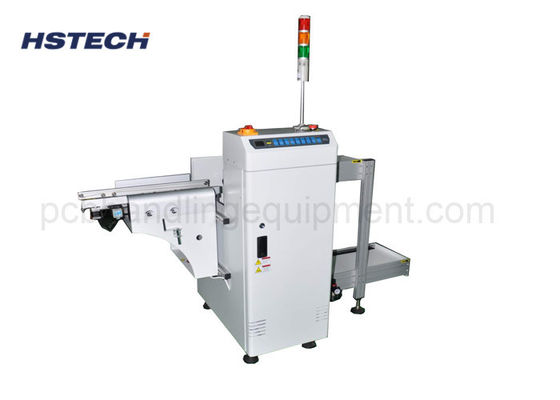

평면 벨트 버튼 제어 패나소닉 PLC 병 센서 PCB 풀기 기계
소개
이 단위는 SMT 라인의 끝에 있는 매거진에 PCB를 모으기 위해 사용되었습니다.
특징
1, 모듈 설계
2, 안정성 강화 견고한 설계.
3경제적인 디자인 팔 테스트
4, 부드럽고 평행 폭 조정.
53개의 매거진 래프
6, 상단 및 하단 공기 클램프 매거진 래크를 고정.
7, 로딩 & 로딩 도중 PCB 파열 보증 없습니다.
8SMEMA 호환
1, 모듈 설계
2, 안정성 강화 견고한 설계.
3경제적인 디자인 팔 테스트
4, 부드럽고 평행 폭 조정.
53개의 매거진 래프
6, 상단 및 하단 공기 클램프 매거진 래크를 고정.
7, 로딩 & 로딩 도중 PCB 파열 보증 없습니다.
8SMEMA 호환
사양
| 기능 | 이 유닛은 PCB를 배하하는 데 사용됩니다. |
| 운송 높이 | 910±30mm |
| PCB 로딩 시간 | 약 6초 |
| 매거진 변화 | 약 30초 |
| 운송 방향 | L~R, 또는 R~L |
| 운영 | 전면 작업 |
| 철도 고정 변 | 앞면 (또는 지정) |
| 전원 공급 | 220V,50/60Hz,±10% |
| 공기 압력 | 4-6bar |
| PCB 두께 | 분 0.4mm |
| 매거진 수 | 위쪽: 1 pc, 아래쪽: 2 pc |
| 컨베이어 속도 | 0.5~20M/min 또는 맞춤형 |
| 피치 선택 | 1~4 ((10mm pitch) |
| 신호 | SMEMA |
모델 선택
| 모델 | HS-UL250 | HS-UL330 | HS-UL390 | HS-UL460 |
| 효율적인 PCB 길이 | 50*50~350*250mm | 50*50~455*330mm | 50*50~530*390mm | 50*50~530*460mm |
| 기계 차원 | 1900*800*1200mm | 2320*880*1200mm | 2620*940*1200mm | 26200*1080*1200mm |
| 매거진 크기 | 355*320*563mm | 460*400*563mm | 535*460*570mm | 535*530*570mm |
| 무게 | 140kg | 220kg | 280kg | 320kg |
