원래 장소: | 중국 |
브랜드 이름: | HSTECH |
인증: | CE |
모델 번호: | HS-S331R |
최소 주문 수량: | 1 세트 |
---|---|
가격: | Negotiable |
포장 세부 사항: | 안쪽으로 거품과 더불어 나무로 되는 포장, |
배달 시간: | 5 ~ 7 일 일 |
지불 조건: | D/P, T/T, 서부 동맹, MoneyGram |
공급 능력: | 한달에 200 PC를 |
상품 이름: | 자동 납땜 로봇 | 주축: | 3 축, 회전 |
---|---|---|---|
플랫폼: | 단일 | 납땜 헤드: | 단일 |
보증: | 1년이요 | 전압: | AC220V/110V |
용법: | PCB 납땜, 용접, 회로 기판 납땜 | 중량: | 60 킬로그램 |
하이 라이트: | 로봇식 납땜 기계,자동 납땜 머신 |

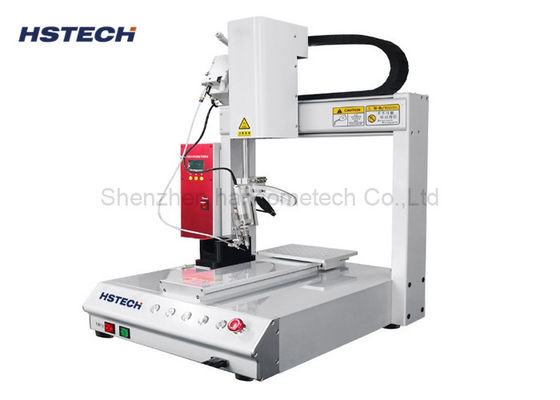

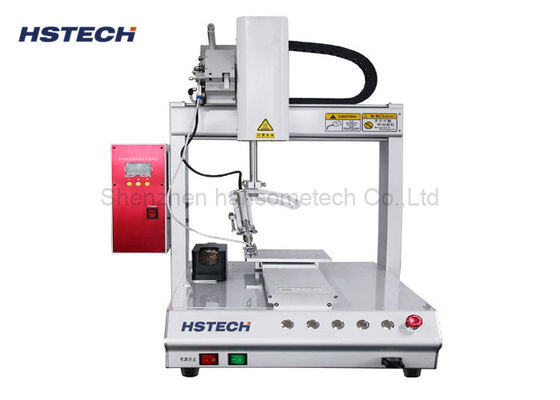

티칭 펜던트 220V 회전 축 자동 솔더 와이어 솔더링 로봇
소개
이 자동 납땜 기계는 3축 이동 시스템, 회전축이 있는 단일 납땜 헤드로 전자 제조 업계에서 주로 사용되며 리플로우 납땜 및 웨이브 납땜에서는 할 수 없는 블라인드 납땜을 달성합니다. 혼합 회로 기판, 열에 특히 적합합니다. SMT 백엔드 프로세스의 민감한 부품 및 민감한 장치는 PCB 납땜 와이어, 충전기 플러그, 납땜, 커넥터 플러그, DC 터미널, LED 스트립 조명 납땜 및 기타 분야에도 널리 사용됩니다.
특징
1, 4축 작동, X/Y/Z 및 R 회전 이동으로 다양한 각도 납땜 목적을 달성합니다.
2, 질소가 없는 납땜 인두, 매우 안전하고 환경 보호,
3, 납땜 헤드는 다방향으로 조정될 수 있어 PCB 및 구성 요소가 손상되지 않도록 보호할 수 있습니다.
4,아이언 헤드를 기준점으로 사용하여 제품의 키 위치를 정렬하고 Enter 키를 누르면 프로그램이 자동으로 시스템에 이 지점을 생성한 다음 해당 지점에 대한 데이터를 설정합니다.
5. 고정밀도 사용스테퍼 모터 및 타이밍 벨트 구동 시스템, 고급 모션 제어 알고리즘을 통해 모션 포지셔닝 정확도와 반복성을 효과적으로 향상시킵니다.
6, 자동 청소 기능이 있는 기계로 납땜 처리를 보다 안정적으로 만들고 납땜 인두의 수명을 연장할 수 있습니다.
7, 휴대용 LCD 교육 펜던트를 사용하면 프로그래밍이 간단하고 배우기 쉽습니다.
사양
모델 | HS-S331R |
전압 | AC110V/220V,50/60Hz |
X/Y/Z 작동 범위 | 300*300*100mm |
R축 | 360도 |
X/Y/Z 이동 속도 | 최대 300mm/s |
구동 시스템 | 스테퍼 모터, 타이밍 벨트 |
리니어 가이드 | 대만 브랜드 고정밀 가이드 |
반복 정확도 | ±0.02mm |
프로그램 작성 | 티치펜던트 |
제어 시스템 | 제어반 |
프로그램 저장 |
1000개 세트의 처리 데이터와 단일 데이터 세트를 저장할 수 있습니다.
파일 처리는 최대 3M 저장 공간을 차지할 수 있습니다.
(처리 포인트 5,000개)
|
파일 저장 공간 |
휴대용 상자 256M, 오프라인 카드 32M, 단일 처리 파일 최대
3M 저장 공간(100,000 처리 포인트)
|
문서 지원 | CAD,CorelDRAW |
철 주석 청소 | 공기청정/공압식 |
외부 인터페이스 | USB+RS232 |
납땜 방법 | 포인트/드래그 솔더링 |
무게 | 48kg |
기계 차원 |
520*585*800mm |
