원래 장소: | 중국 |
브랜드 이름: | HSTECH |
인증: | CE |
모델 번호: | HS-D441 |
최소 주문 수량: | 1 세트 |
---|---|
가격: | Negotiable |
포장 세부 사항: | 나무로 된 패키지 |
배달 시간: | 7~9일 |
지불 조건: | 전신환, 웨스턴 유니온, 머니그램 |
공급 능력: | 달 당 50개 세트 |
제품 이름: | 4축 접착제 디스펜싱 기계 | 드리븐식: | 스테퍼 및 타이밍 벨트 |
---|---|---|---|
XYZ 작업 범위: | 400*400*100mm | XYZ 속도: | 최대 300mm/s |
반복 정밀도: | ±0.02mm | 보증: | 1년 |

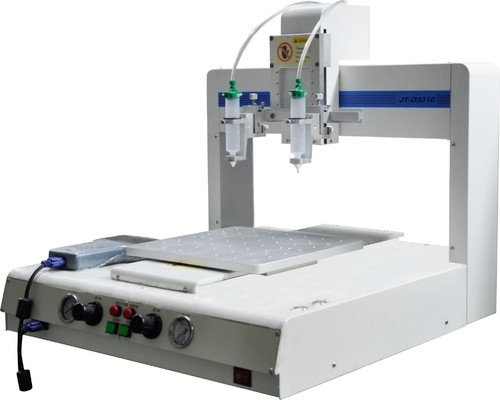

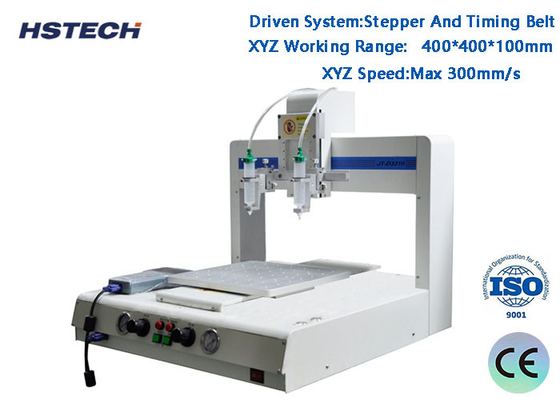

고속 스텝 및 타이머 벨트 4 축 접착제 분배 기계 LCD 화면 작동
SMT 분배 기계에 대한 소개
접착제 분비 기계: 접착제 분비 기계, 접착제 응용기, 접착제 분비 기계, 접착제 분비 기계 등으로도 알려져 있습니다.제품 표면이나 제품 내부에 유체를 滴滴하고 코팅하는 것을 제어하는 자동화 기계입니다.분배 기계는 주로 제품 프로세스에서 매스, 페인트 및 기타 액체를 각 제품의 정확한 위치로 정확하게 지향하고 주입하고 적용하고 방울하는 데 사용됩니다.그것은 점을 실현하는 데 사용할 수 있습니다, 도면, 원형 또는 아크 모양.
분배 기계 분류
1작동 방식의 분류에 따라 수동 분배 장비, 반 자동 분배 장비 및 완전 자동 분배 장비로 나눌 수 있습니다.
2접착기에 따라 단일 액체 분배 장비, 이중 액체 분배 장비, 다중 구성 요소 분배 장비 등으로 나눌 수 있습니다.
3분류에 따라, 그것은 나열 될 수 있습니다: 스레드 배포 장비, 스피커 배포 장비, 휴대 전화 버튼 배포 장비, 패치 배포 장비, 보드 와이퍼,등등
4. 접착제의 특성에 따라, 그것은 나눌 수 있습니다: 실리콘 접착제 분배 장비, UV 접착제 분배 장비, 그리고 SMT 빨간 접착제 분배 장비.
5제어 축의 수에 따라 2 축 분배 장비, 3 축 분배 장비, 4 축 분배 장비 등으로 나눌 수 있습니다.
분배 기계는 어떻게 작동합니까?
분비 기계의 작동 원리는 압축 공기가 접착제 병 (주약) 에 공급되고 접착제가 피스톤 챔버에 연결된 공급 파이프에 압축된다는 것입니다.피스톤이 상승 도동에있을 때, 피스톤 챔버는 접착제로 채워집니다. 피스톤이 아래로 밀어 넣을 때 접착제 바늘을 분배 할 때 접착제는 바늘 입에서 압축됩니다.떨어지는 접착제 의 양 은 피스톤 의 아래로 떨어지는 거리 에 따라 결정 된다, 수동으로 조정하거나 프로그래밍을 통해 제어 할 수 있습니다.
사양
모델 | HS-D441 |
전원 공급 | 110V/220V 50-60Hz 350W |
접착제 혼합 비율 | 11-10:1/개인 맞춤형 |
분배 속도 | 10-150g/5s (약속비율 1:1에 기초) |
분배 정확성 | 접착제 양±1%, 접착제 비율±1% |
X/Y/Z 작업 범위 | 400*400*100mm ((Z축 회전 가능) |
XYZ 속도 | 최대 300mm/s |
드라이브 시스템 | 스텝 모터 + 타이밍 벨트 |
반복 가능성 | ±0.02mm |
패턴 | 직선, 원, 활, 연속 경로, 3차원 선형 인터폴레이션 |
팟 팅 정확성 | 양±1%, 비율:±1% |
프로그래밍 | 교수용 사슬 |
통제 | PLC |
누출 방지 기능 | 진공 장치가 있는 밸브 |
문서 지원 | CAD, CorelDRAW |
무게 | 40kg |
크기 (L*W*H) |
616*685*645mm
|
