| 원래 장소: | 중국 |
| 브랜드 이름: | HSTECH |
| 인증: | CE,TUV |
| 모델 번호: | HS-CC300 |
| 최소 주문 수량: | 1 세트 |
|---|---|
| 가격: | Negotiable |
| 포장 세부 사항: | 방어 거품과 더불어 나무로 되는 케이스, |
| 배달 시간: | 3 주 |
| 지불 조건: | L/C, D/P, T/T, 서부 동맹, MoneyGram |
| 공급 능력: | 한달에 100 세트 |
| 상품 이름: | 선택적 코팅 기계 | 이명: | PCBA 컨포머 코팅 기계 |
|---|---|---|---|
| 전원 공급기: | AC220V/110V,50/60Hz | 수송 높이: | 920±20mm |
| 수송 방향: | 왼쪽 아니면 오른쪽 | 성분 높이: | 100 밀리미터를 최대한으로 쓰세요 |
| 커뮤니케이션: | SMEMA | 기계 하중: | 600KG |
| 하이 라이트: | 산업 진공 봉인자 기계,자동적인 접착제 분배기 |
||

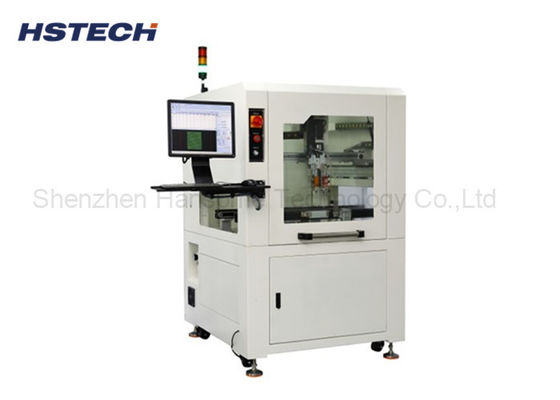

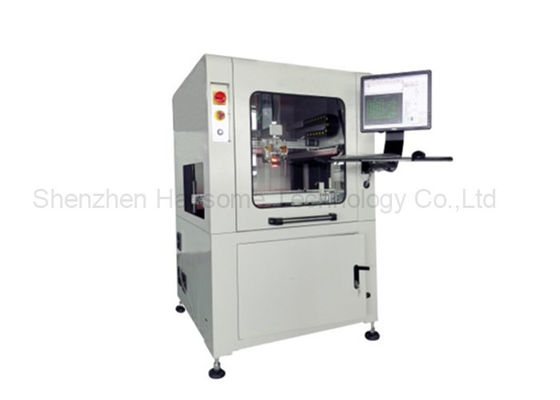

윈도우 PC 제어 멀티플러스 축 SMT PCBA 선택적 양형 코팅 기계
제품 도입
이 자동 호환 코팅 기계는 PCBA를 위해 파동 용접 후 사용됩니다. 단일 코팅 기계 옵션과 전체 코팅 라인을 가지고 있습니다.UV 경화 오븐과 연결 컨베이어를 포함한 라인기계는 공기 압력 및 서보 모터에 의해 구동되는 다중 축 이동 시스템을 채택하고, 스프레이 코팅을 위한 1개의 스프레이 밸브와 함께,그리고 그 밖의 접착제 배급 밸브.
특징
1. 3 축 구동 플랫폼은 후지 서보 모터와 정밀 공 나사를 채택합니다.
2다양한 종류의 PCBA에 대한 선택적 코팅을 달성합니다.
3직선, 원, 아크 코팅 및 분배.
4. 효과적이고 균일하게 코팅 가장자리 구성 요소, 스프레이 그림자 효과를 제거합니다.
5반복 정확도: ±0.02mm
6고속, 높은 신뢰성, 높은 안정성 전송 및 제어 시스템.
72 밸브는 자동으로 스프레이와 코팅 동작을 전환하여 고밀도 PCB 코팅 프로세스를 달성 할 수 있습니다.
8. 스마트 자동 너비 조정 기능 (자동으로 보드 너비 입력 후 조정).
기계 사양
| 제품 이름 | 자동 선택적 합성 코팅 기계 |
| 모델 | HS-CC300 |
| 변속기 높이 | 920±20mm |
| 컨베이어 너비 | 50-450mm/또는 맞춤 |
| 전송 | L가 R, 또는 R가 L |
| 부품 높이 | 위아래 최대 100mm |
| PCB 보드 가장자리 크기 | ≥5mm |
| 운송 속도 | 0-12000mm/min |
| 3 축 구동 속도 | 800mm/s |
| 반복 정확성 | ±0.02mm |
| 저장 프로그램 | 최대 1000 |
| 전원 공급 | AC220/110V |
| 공기 압력 | 4kgf/cm2 |
| 접착기 탱크 | 10L, 수동 섞음 |
| 제어 모드 | 산업용 PC+모션 컨트롤 카드 |
| 선형 가이드 조정 | 지능 조정 |
| 프로그래밍 모드 | 수동 교육 |
| 통신 포트 | SMEMA |
| 조명원 | 자체적으로 장착된 조명원 |
| 탐지 조명 소스 | 자기장비 |
| 소프트웨어 | 윈도우 + 코팅 소프트웨어 |
| 운전 모터 | 스텝 모터 (2개) |
| 3축 운전 모드 | 세르보 모터 + 스크루 드라이버 모듈 + 전기 실린더 |
| 고무 밸브 수 | 1개의 스프레이 밸브+ 1개의 분비 밸브 |
| 스프레이 너비 | 3~20mm |
| 분사 방법 | 자동 |
| 전체 전력 | 2.6kW |
| 기계체 | 스테인리스 스틸 |
| 기계 무게 | 600kg |
| 기계 차원 | 1060x1200x1700mm |
