원래 장소: | 중국 |
브랜드 이름: | HSTECH |
인증: | CE |
모델 번호: | RM-288 |
최소 주문 수량: | 1 세트 |
---|---|
가격: | Negotiable |
포장 세부 사항: | 폼이 있는 목재 패키지 |
배달 시간: | 1 달 |
지불 조건: | D/P (지급도 조건), 전신환, 웨스턴 유니온, 머니그램 |
공급 능력: | 달 당 20개 세트 |
제품 이름: | PCBA 라우터 기계 | 색상: | 흰색 |
---|---|---|---|
플랫폼: | 두 배 | 절단 공구: | 프레이즈반용 커터 |
운영 시스템: | 윈도우 | 스크랩 수집: | 흡진장치 |
보증: | 1년 | 전압: | AC380V 50Hz |

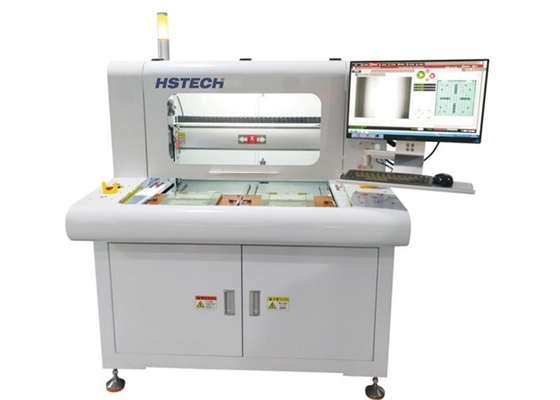

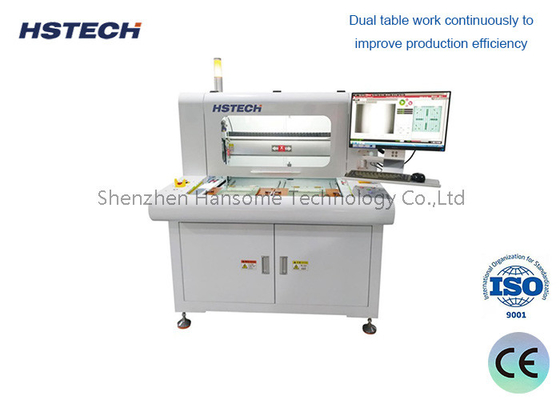

RT350/360/360A/380A 최대 스핀드 속도 60000rpm의 트윈 플랫폼 오프라인 PCB 라우터
주요 특징
중국어/영어 소프트웨어 운영 시스템
독일 브랜드 바슬러 고속 카메라 전체 보드 사진 프로그래밍 모드
자동 라우팅 도구 (비트) 변경, 깨기 도구 감지, 도구 높이 수정 기능으로 장착
생산 효율성을 높이기 위해 연속적인 이중 테이블 작업
사양
기계 모델 | NT1유산물 | RT농산물 | RT360A | RT380A |
PCB 절단 크기 | 340*360MM | 340*360MM | 340*360MM | 350*250MM |
절단 물체 | 선, 점, 활, 원 등 | 선, 점, 활, 원 등 | 선, 점, 활, 원 등 | V-그루브, 스탬프 구멍, 원형 점, 등 |
절단 테이블 | 쌍둥이 테이블 | 쌍둥이 테이블 | 쌍둥이 테이블 | 쌍둥이 테이블 |
절단 정확성 | ±0.08MM | ±0.05MM | ±0.05MM | ±0.05MM |
반복 정확성 | ±0.015MM | ±0.01MM | ±0.01MM | ±0.01MM |
최대 축 이동 속도 | X,Y1,Y2:1000mm/s,Z축:800mm/s | X,Y1,Y2:1000mm/s,Z축:800mm/s | X,Y1,Y2:1000mm/s,Z축:800mm/s | X,Y1,Y2:1000mm/s,Z축:800mm/s |
스핀들 | 중국 브랜드 | 중국 브랜드/NSK 스핀들 (선택) | 일본 NSK/독일 Sycotec | V 블레이드+중국 브랜드 스핀드 |
도구 변경 모드 | 수동 도구 변경 | 수동 도구 변경 | 자동 | 수동 도구 변경 |
스핀드 라우팅 속도 | 최대: 6만 회전 | 최대: 6만 회전 | 최대: 6만 회전 | 최대: 6만 회전 |
도구 탐지 | 자동 도구 침몰, 도구 파기 | 자동 도구 침몰, 도구 파기 | 자동 도구 침몰, 도구 파기 및 슬라이딩 도구 탐지 | 자동 도구 침몰, 도구 파기 및 슬라이딩 도구 탐지 |
절단 속도 | 5~100mm/s 조절 | 5~100mm/s 조절 | 5~100mm/s 조절 | 5~100mm/s 조절 |
PCB 절단 두께 | 0.3-3.0MM | 0.3-3.0MM | 0.3-3.0MM | 0.3-3.0MM |
프로그래밍 방법 | 전체 패널 사진, 그림 그리기 라인 교수 | 전체 패널 사진, 그림 그리기 라인 교수 | 전체 패널 사진, 그림 그리기 라인 교수 | 전체 패널 사진, 그림 그리기 라인 교수 |
제어 방법 | PC 정밀 4축 제어 | PC 정밀 6 축 제어 | PC 정밀 6 축 제어 | PC 정밀 6 축 제어 |
X,Y1,Y2,Z 구동 모터 | 중국 브랜드의 서보 드라이버 | 파나소닉A6 서보 드라이버 | 파나소닉A6 서보 드라이버 | 파나소닉A6 서보 드라이버 |
적절한 라우팅 비트 크기 | 0.8·3.0MM | 0.8·3.0MM | 0.8·3.0MM | 0.8·3.0MM |
전원 공급 | AC220V 50/60HZ 단일 단계 | AC220V 50/60HZ 단일 단계 | AC220V 50/60HZ 단일 단계 | AC220V 50/60HZ 단일 단계 |
기계 크기 |
L*W*H (1180mm*1180mm*1350mm) |
L*W*H (1180mm*1180mm*1350mm) |
L*W*H (1180mm*1180mm*1350mm) |
L*W*H (1180mm*1180mm*1350mm) |
기계 무게 | 800kg | 800kg | 800kg | 800kg |
먼지 청소기 전력 | 3HP | 3HP | 3HP | 3HP |
먼지 청소기 전원 공급 장치 | AC380V 3단계 | AC380V 3단계 | AC380V 3단계 | AC380V 3단계 |
먼지 없는 크기 |
L*W*H (665mm*635mm*1610mm) |
L*W*H (665mm*635mm*1610mm) |
L*W*H (665mm*635mm*1610mm) |
L*W*H (665mm*635mm*1610mm) |
먼지 청소기 무게 | 155kg | 155kg | 155kg | 155kg |
먼지 청소 방법 | 위쪽/아래 사이즈 청소 (선택) | 위쪽/아래 사이즈 청소 (선택) | 위쪽/아래 사이즈 청소 (선택) | 위쪽/아래 사이즈 청소 (선택) |
장점
도구 파열 탐지 기능, 도구 사용 상태의 실시간 모니터링
자동 도구 보정 기능 도구 변경 때 높이 오차 문제를 피하기
이중 테이블 타프 는 기계 의 생산성 을 극대화 하기 위해 계속 작동 한다
톱형 블레이드 및 스핀들 경로 결합 절단
