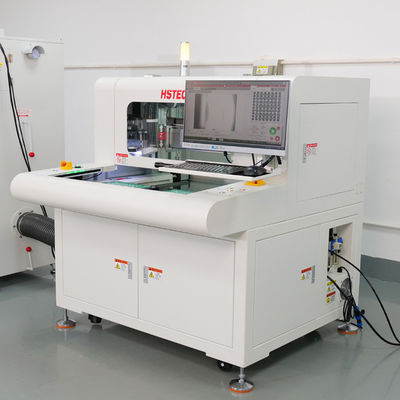

인라인 PCB 대패 기계 SMEMA 신호 PC는 Sycotec 스핀들로 작동합니다

인라인 PCB 대패 기계 SMEMA 신호 PC는 Sycotec 스핀들로 작동합니다
인라인 PCB 대패 기계 SMEMA 신호 PC는 Sycotec 스핀들로 작동합니다

큰 이미지 :  인라인 PCB 대패 기계 SMEMA 신호 PC는 Sycotec 스핀들로 작동합니다

제품 상세 정보:
원래 장소: 중국
브랜드 이름: HSTECH
인증: CE
모델 번호: ARM-711
결제 및 배송 조건:
최소 주문 수량: 1 세트
가격: Negotiable
포장 세부 사항: 나무로 되는 케이스, 거품 보호
배달 시간: 20~30 일 일
지불 조건: T/T, 서부 동맹, MoneyGram, D/P
공급 능력: 한달에 50 세트
상세 제품 설명
상품 이름: 인라인 PCBA 라우터 기계 신호: SMEMA
PCB 사이즈: 50x50~350x350mm 흡진장치:
전송 방향: 왼쪽에서 오른쪽으로 전원 공급기: AC380V, 50/60HZ
하이 라이트:

PCB의 CNC 라우터

,

pcba 절단기

SMEMA 신호 PC 운영 시코텍 스핀들 인라인 PCB 라우터 기계



소개



이 기계는 ATE 테스트 라인을 위한 로더와 탈부하, 고속 스핀들, PCBA를 잘라내고 정확성과 명확성을 보장하기 위한 낮은 스트레스 힘으로 완전 자동 인라인 라우터 시스템입니다.



특징



1, 독일 Sycotec Spinde, 최대 1000000 RPM를 사용 하 고 자동 도구 전환 기능.
2"PCBA의 바닥에 있는 ESD 브러쉬는 먼지를 흡수하는 완벽한 효과를 가지고 있습니다.
3, 우수한 CCD 시스템과 이미지 카메라, 모리텍스 렌즈 및 측정 수준의 빛 소스, 기계 캘리브레이션, 보상 및 위치 지원높은 안정성 및 방해 방지 능력.
4, 완벽한 Jig없는 라우팅 솔루션, 20 * 20 ~ 350 * 350mm PCB 크기를 지원하고, 픽업 장치는 빠른 제거 및 설치, 높은 신뢰성 및 저렴한 비용을 실현 할 수 있습니다.
5, 표준 도구 레퍼토리 3 종류의 3,175 도구, 각 10pcs 내부. 정밀 클램핑 시스템 및 리프팅 시스템,X1,Y1 및 Z1
6, 풀 솔루션1: PCBA는 절단 후 ESD 벨트에 배치되고 시험 또는 조립 라인으로 들어갈 것입니다. 풀 솔루션 2: 대량 풀 장치로 클램프는 트레이 상자를 꽉 잡습니다.

7, 프레싱 컷어는 고속 스핀드에 의해 구동되며 절단 힘이 감소, 높은 정확성, 낮은 소음의 장점을 가지고 있으며 원형, 직선, L 또는 U 타입과 같은 모든 모양의 pcba에 적합합니다.사각형 및 활 모양.
8, Win7/Win10 영어 버전 시스템



사양



모델 ARM-710 ARM-711
최대 PCB 크기 350x350mm
분 PCB 크기 50x50mm
PCB 두께 0.4~6mm
변속기 높이 900±50mm
운송 방향 왼쪽에서 오른쪽으로
운송 속도 1500mm/s (최대) 조절 가능
로딩 모드 구간형 운송 안내열차
철도 너비 조정 자동
통신 인터페이스 SMEMA
PCB 위치 상단 및 하단 안내 레일 클램핑
픽링 시스템 360도 회전 클램핑 시스템, 진공 흡수 노즐의 2 그룹; ESD 벨트 운송 / 팩 패널 전달 장치의 최대 4 그룹
절단 스핀들/속도 100,000 rpm/min, 독일 브랜드 60,000 rpm/min, 독일 브랜드
자동 도구 변경 아니
칼을 깰 수 있습니다.
분리 속도 1-100mm/s
절단 정확성 ±0.05mm
밀링 키트 φ0.8~φ3.0 오른쪽에 등급, 턱 텅프렌 스틸
위치 정밀도를 반복한다 ±0.02mm
조정 이동 속도 1000mm/s
외판 종류 ESD 벨트 운송 / 팩 패널 전속 단위
폐기물 수집 철도 통한 출구
절차 프로그래밍 GERBER 그림 수입 / 시각 시스템을 통해 편집 프로그램
공기 공급 5~8kg/cm3
전원 공급 AC380V, 50/60Hz, 3KW
기계 크기 1000x1300x1600mm
무게
약 1000kg

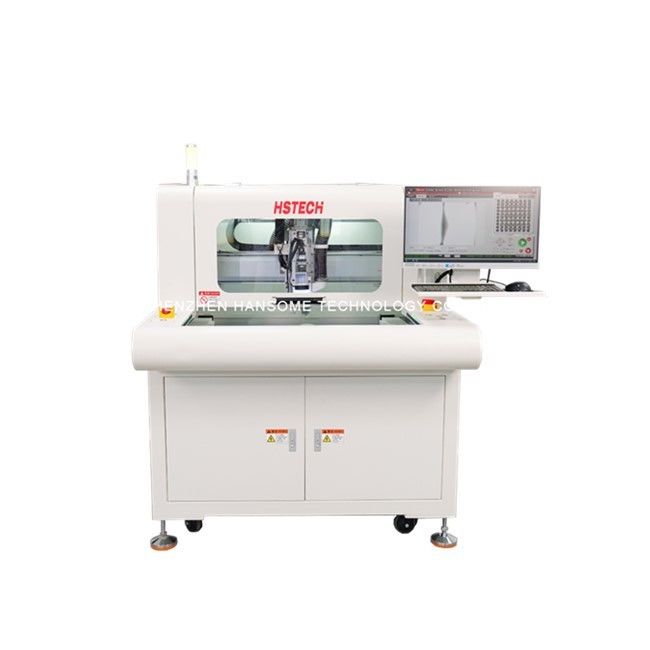

기계 크기



인라인 PCB 대패 기계 SMEMA 신호 PC는 Sycotec 스핀들로 작동합니다 0



세부 사항

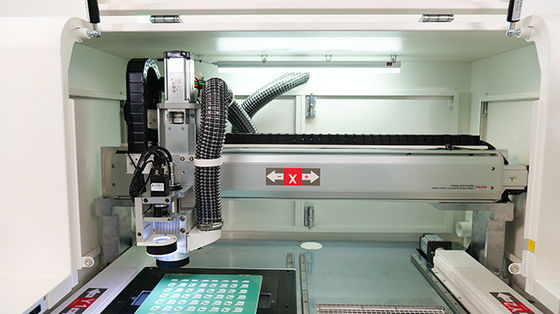

1자동 절단 도구 변경 2, 깨진 칼 탐지 3, 자동 생산 모드

4, SPC 통계 기능 및 일치 ERP 시스템

5, 폭발 방지 진공 먼지 수집기 및 공기 부피 모니터 선택



인라인 PCB 대패 기계 SMEMA 신호 PC는 Sycotec 스핀들로 작동합니다 1



완벽한 PCBA 라우팅 시스템 보드를 고치기 위해 Jig 없이, 20x20 ~ 350x350mm PCB 크기를 지원하고, 픽업 장치가 실현할 수 있습니다.

빠르게 제거하고 설치하고 높은 신뢰성 및 저렴한 비용.



인라인 PCB 대패 기계 SMEMA 신호 PC는 Sycotec 스핀들로 작동합니다 2


ESD 벨트 인라인 배하



배하 솔루션 1: PCBA를 분리한 후, ESD 벨트에 배치하고, 시험/집합 라인에 입력합니다.



배하 솔루션 2: 팩 배하 단위 ARM710-1을 사용하면 클램프가 ARM710의 트레이 상자에 배치됩니다.



인라인 PCB 대패 기계 SMEMA 신호 PC는 Sycotec 스핀들로 작동합니다 3
