원래 장소: | 중국 |
브랜드 이름: | HSTECH |
인증: | CE,TUV |
모델 번호: | HS-CC300 |
최소 주문 수량: | 1 세트 |
---|---|
가격: | Negotiable |
포장 세부 사항: | 안쪽으로 거품과 더불어 나무로 되는 케이스, |
배달 시간: | 10-20 일 |
지불 조건: | L/C, D/P, T/T, 서부 동맹, MoneyGram |
공급 능력: | 한달에 100 세트 |
상품 이름: | 3축 선택적 코팅기 | 주축: | 3축 또는 5축 |
---|---|---|---|
전원 공급기: | AC220V/110V | 수송 높이: | 920±20mm |
기계 하중: | 600KG | 기계 차원: | 1060x1200x1700mm |
하이 라이트: | 산업 진공 봉인자 기계,자동적인 접착제 분배기 |

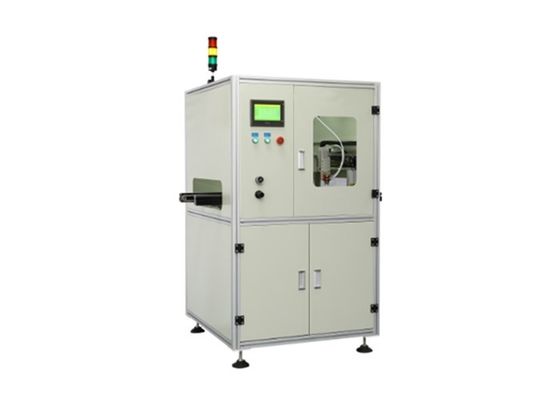

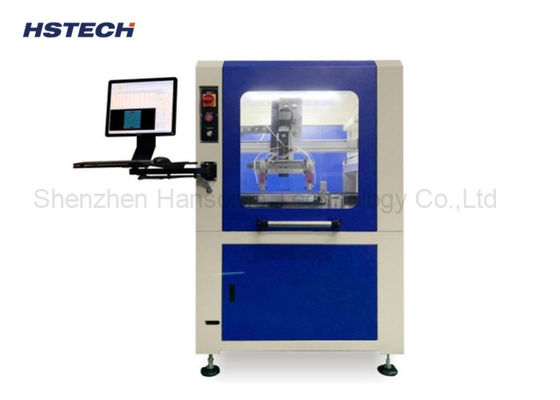

PCBA SMT 무대 뒤 공정을 위한 자동 선택적 컨포멀 코팅 기계
제품소개
1. X, Y, Z 축 구동 플랫폼은 Fuji 서보 모터가 장착된 정밀 볼 스크류를 채택합니다.
2. 다양한 종류의 PCB에 선택적 코팅이 가능합니다.
3. 직선, 원형, 아크 코팅 및 디스펜싱.
4. 구성 요소의 가장자리를 효과적이고 균일하게 코팅하고 스프레이 그림자 효과를 제거할 수 있습니다.
5. 정확도: ±0.02mm.
6. 전송 및 제어 시스템의 고속, 높은 신뢰성, 높은 안정성.
7. 2개의 밸브는 스프레이 및 코팅 작업을 자동으로 전환하여 고밀도 PCB 코팅 프로세스를 달성할 수 있습니다.
8. 스마트 자동 폭 조정 기능 (보드 폭 입력 후 자동 조정).
기계 사양
상품명 | 선택적 컨포멀 코팅기 |
모델 | HS-CC300 |
전송 높이 | 920±20mm |
컨베이어 폭 | 50-450mm/또는 맞춤형 |
전염 | L에서 R로, 또는 R에서 L로 |
구성요소 높이 | 여기저기 최대 100mm |
PCB 보드 가장자리의 크기 | ≥5mm |
운송 속도 | 0-12000mm/분 |
3축 구동 속도 | 800mm/초 |
반복 정확도 | ±0.02mm |
보관 프로그램 | 최대 1000 |
전원공급장치 | AC220/110V |
공기압 | 4-kgf/cm2 |
접착제 탱크 | 10L, 수동 교반 |
제어 모드 | 산업용 PC+모션 제어 카드 |
리니어 가이드 조정 | 지능형 조정 |
프로그래밍 모드 | 수동 티칭 |
통신 포트 | SMEMA |
광원 | 자체 장착 조명 소스 |
감지 광원 | 자체 설비 |
소프트웨어 | Windows+코팅 소프트웨어 |
구동모터 | 스테퍼 모터(2개) |
3축 구동 모드 | 서보 모터+스크류 드라이버 모듈+전기 실린더 |
고무 밸브 수 | 1개의 스프레이 밸브 + 1개의 분배 밸브 |
스프레이 폭 | 3-20mm |
분사방식 | 자동적 인 |
총 전력 | 2.6kW |
기계 본체 | 스테인레스 스틸 |
기계 중량 | 600kg |
기계 차원 | 1060x1200x1700mm |
