| 브랜드 이름: | HSTECH |
| 모델 번호: | RM-F550 |
| 모크: | 1 세트 |
| 가격: | 협상 가능 |
| 지불 조건: | D/P (지급도 조건), 전신환, 웨스턴 유니온, 머니그램 |
| 공급 능력: | 달 당 20개 세트 |
소개

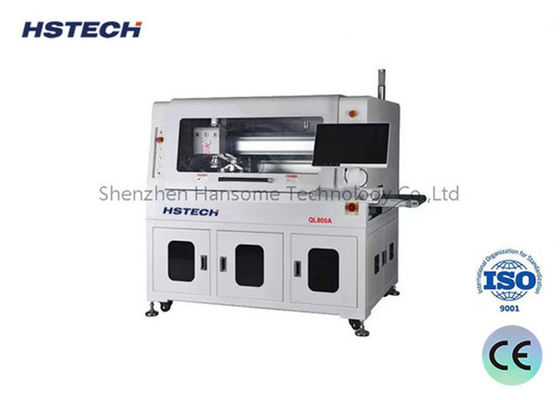

이것은 정밀성과 효율성을 위해 설계된 직렬 자동 PCBA 라우팅 기계입니다. PCBA는 하단에 자동 라우팅을위한 지그에 안전하게 장착됩니다.라우팅 프로세스가 완료되면, 이 기계는 PCBA와 그 지그를 원활하게 고르고 배치하기 위해 노즐 흡수 시스템을 사용합니다. 이 다재다능한 기계는 스탬프 구멍으로 PCB를 분리하는 데 특별히 설계되었습니다.구부러진 디자인, 및 다른 불규칙한 연결, 생산을 효율화하고 복잡한 PCB 조립체의 정확한 분리 확보를위한 귀중한 도구로 만듭니다.
특징

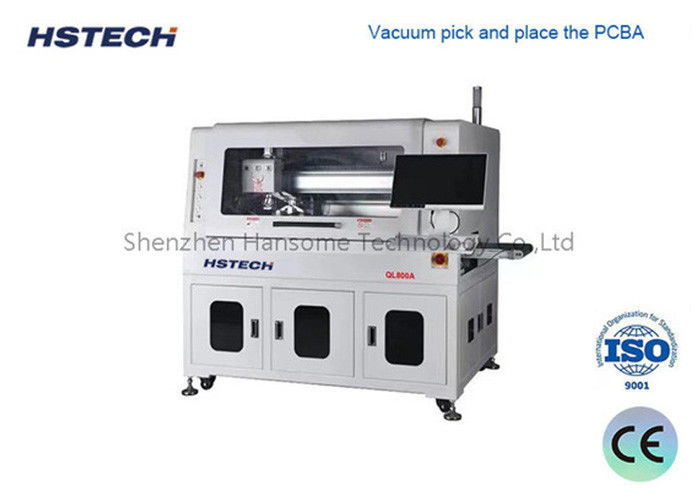

PCBA를 정확하고 안전하게 처리할 수 있는 진공 기반 픽 앤 플래스 시스템을 탑재한다.
극도의 정확성과 효율성으로 바닥 절단 작업을 수행합니다.
생산성을 높이고 절단 과정에서 다운타임을 줄이기 위해 듀얼 플랫폼 디자인을 포함합니다.
깨진 칼을 감지하는 장치로 장착되어 신속한 알림을 보장하고 생산 중단을 최소화합니다.
자동 생산 라인과 원활하게 통합하여 작업 흐름을 효율화하고 전체 생산 능력을 극대화합니다.
SPC 통계 기능을 제공하여 데이터 분석 및 최적화 된 재고 관리 및 생산 계획에 ERP 시스템과의 통합을 허용합니다.
옵션 업그레이드에는 자동 도구 교체 시스템, 폭발 방지 진공청소기 기능 및 공기 부피 모니터링이 포함되어 있으며 안전성, 신뢰성 및 성능을 향상시킵니다.
기술 세부 사항
| 모델 | QL800A | |
| 최대 PCB 크기 | 260x340mm | |
| 분 PCB 크기 | 50x50mm | |
| PCB 두께 | 0.4~6mm | |
| 변속기 높이 | 900±50mm | |
| 운송 방향 | 왼쪽에서 오른쪽으로 | |
| 운송 속도 | 1500mm/s (최대) 조절 가능 | |
| 로딩 모드 | 구간형 운송 안내열차 | |
| 철도 너비 조정 | 자동 | |
| 통신 인터페이스 | SMEMA | |
| PCB 위치 | 장착장치 위치 | |
| 픽링 시스템 | 진공 흡수 픽업 | |
| 절단 스핀들/속도 | 60,000 rpm/min, 독일 브랜드 (선택 사항: 100,000 rpm/min, 독일 브랜드) | |
| 냉각 방식 | 자기 냉각형 | |
| 자동 도구 변경 | 선택적 | |
| 칼을 깰 수 있습니다. | 네 | |
| 분리 속도 | 5-100mm/s | |
| 절단 정확성 | ±0.05mm | |
| 밀링 키트 | φ0.8~φ3.0 오른쪽 측면 회전, 턱 텅프렌 스틸 | |
| 위치 정밀도를 반복한다 | ±0.1mm | |
| 조정 이동 속도 | 1000mm/s | |
| 외판 종류 | ESD 벨트 운송 / 팩 패널 전달 장치 | |
| 폐기물 수집 | 폐기물 수집 | |
| 절차 프로그래밍 | GERBER 그림 수입 / 시각 시스템을 통해 편집 프로그램 | |
| 공기 공급 | 5~8kg/cm3 | |
| 전원 공급 | AC380V, 50/60Hz, 3KW | |
| 기계 크기 | 1500x850x1600mm | |
| 무게 | 약 800kg | |
기계 크기
바닥 크기의 라우팅 및 먼지 수집기
우수한 CCD 시스템, 이미지 카메라, 모리텍스 렌즈와 측정 - 레벨 광원, 기계 캘리브레이션, 보상 및 위치 지원높은 안정성 및 방해 방지 능력.
픽업, 배치, 배하 및 생산을위한 만능 진공 흡수 척.
복합 배하 시스템, ESD 반 정적 벨트를 사용하여 상단에서 분리 된 제품을 운송하고 하단 쪽에서 폐기물을 운송합니다.이 방법으로 많은 공간을 절약합니다.
