| 브랜드 이름: | HSTECH |
| 모델 번호: | RM-F550 |
| 모크: | 1 세트 |
| 가격: | 협상 가능 |
| 지불 조건: | D/P (지급도 조건), 전신환, 웨스턴 유니온, 머니그램 |
| 공급 능력: | 달 당 20개 세트 |

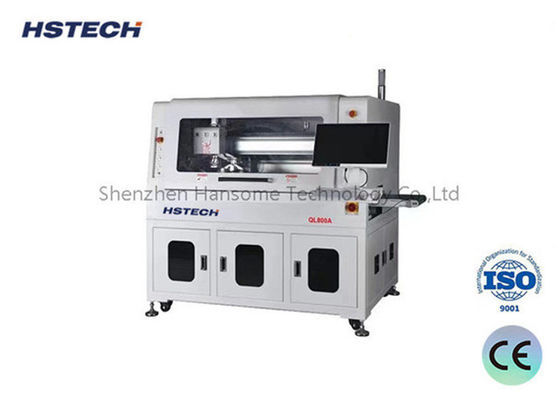

소개
이 직렬 자동 PCBA 라우팅 기계는 정확성과 효율성을 위해 설계되었습니다. 자동 하단 라우팅 과정에서 PCBA를 안전하게 고정하기 위해 지그 기반 시스템을 사용합니다.루팅이 완료되면, 기계는 정교한 노즐 흡수 메커니즘을 사용하여 PCBA와 지그를 하나의 단위로 부드럽게 들고 정확하게 배치합니다.이 혁신적인 특징은 기계가 전문적으로 스탬프 구멍을 분리 할 수 있습니다, 곡선 PCB 및 다른 불규칙하게 연결 된 PCB 구성, 생산 작업 흐름을 효율화하고 전반적인 생산성을 향상시킵니다.
특징

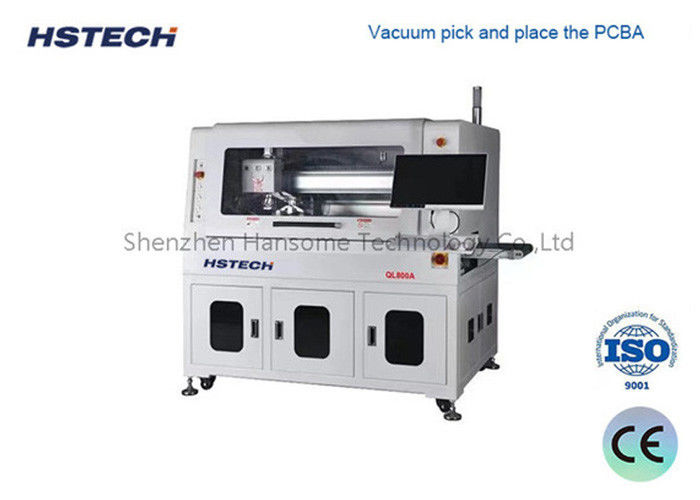

PCBA는 정확하고 안전한 취급을 보장하는 진공 기반 시스템을 사용하여 정확하게 선택하고 배치됩니다.
기계는 PCBA의 특정 요구 사항에 맞게 정밀하게 바닥 절단 작업을 수행합니다.
그것은 동시에 또는 번갈아 절단 프로세스를 허용함으로써 생산성을 향상시키는 듀얼 플랫폼 절단 기능을 자랑합니다.
통합 된 깨진 칼 탐지 장치는 모든 문제를 즉각적으로 인식하고 신속한 유지 보수를 촉진하고 정지 시간을 최소화합니다.
기계는 자동 생산 라인과 원활하게 연결되어 처음부터 끝까지 원활하고 효율적인 작업 흐름을 촉진합니다.
SPC (Statistical Process Control) 통계 기능으로 장착되어 ERP 시스템과 원활하게 통합됩니다.생산 성과에 대한 귀중한 통찰력을 제공하고 데이터 기반의 의사결정을 촉진합니다..
옵션 기능에는 추가된 다재다능성을 위해 자동 도구 변경, 향상된 안전을 위해 폭발 방지 진공 청소기 및 최적의 흡수 성능을 유지하기 위해 공기 부피 모니터링이 포함됩니다.
기술 세부 사항
| 모델 | QL800A | |
| 최대 PCB 크기 | 260x340mm | |
| 분 PCB 크기 | 50x50mm | |
| PCB 두께 | 0.4~6mm | |
| 변속기 높이 | 900±50mm | |
| 운송 방향 | 왼쪽에서 오른쪽으로 | |
| 운송 속도 | 1500mm/s (최대) 조절 가능 | |
| 로딩 모드 | 구간형 운송 안내열차 | |
| 철도 너비 조정 | 자동 | |
| 통신 인터페이스 | SMEMA | |
| PCB 위치 | 장착장치 위치 | |
| 픽링 시스템 | 진공 흡수 픽업 | |
| 절단 스핀들/속도 | 60,000 rpm/min, 독일 브랜드 (선택 사항: 100,000 rpm/min, 독일 브랜드) | |
| 냉각 방식 | 자기 냉각형 | |
| 자동 도구 변경 | 선택적 | |
| 칼을 깰 수 있습니다. | 네 | |
| 분리 속도 | 5-100mm/s | |
| 절단 정확성 | ±0.05mm | |
| 밀링 키트 | φ0.8~φ3.0 오른쪽 측면 회전, 턱 텅프렌 스틸 | |
| 위치 정밀도를 반복한다 | ±0.1mm | |
| 조정 이동 속도 | 1000mm/s | |
| 외판 종류 | ESD 벨트 운송 / 팩 패널 전달 장치 | |
| 폐기물 수집 | 폐기물 수집 | |
| 절차 프로그래밍 | GERBER 그림 수입 / 시각 시스템을 통해 편집 프로그램 | |
| 공기 공급 | 5~8kg/cm3 | |
| 전원 공급 | AC380V, 50/60Hz, 3KW | |
| 기계 크기 | 1500x850x1600mm | |
| 무게 | 약 800kg | |
기계 크기
바닥 크기의 라우팅 및 먼지 수집기
우수한 CCD 시스템, 이미지 카메라, 모리텍스 렌즈와 측정 - 레벨 광원, 기계 캘리브레이션, 보상 및 위치 지원높은 안정성 및 방해 방지 능력.
픽업, 배치, 배하 및 생산을위한 만능 진공 흡수 척.
복합 배하 시스템, ESD 반 정적 벨트를 사용하여 상단에서 분리 된 제품을 운송하고 하단 쪽에서 폐기물을 운송합니다.이 방법으로 많은 공간을 절약합니다.
