| 브랜드 이름: | HSTECH |
| 모델 번호: | HS-250LD |
| 모크: | 1 세트 |
| 가격: | 협상 가능 |
| 지불 조건: | T/T, 웨스턴 유니온, 머니그램 |
| 공급 능력: | 한 달에 50 세트 |

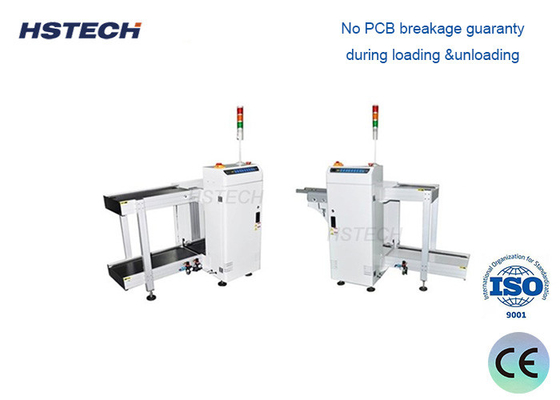

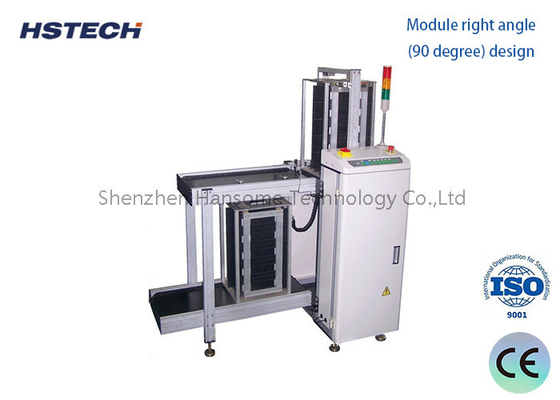

진정한 컬러 터치 스크린 제어 PCB 로더 타워 라이트 디스플레이와 PCB 처리 장비
PCB 로더- 네 :
이 기계는 SMT 생산 라인의 시작을 위해 사용 됩니다. 매거진에서 PCB를 아래쪽 기계의 컨베이어로 밀어내는 것입니다.
정의와 기능:
PCB 로더는 PCB (프린트 회로 보드) 를 자동으로 로딩하는 특수 장비입니다.
주요 기능은 원자재 래크에서 자율적으로 재료를 채취하고 생산 라인이나 후속 공정 장비에 정확하게 충전하는 것입니다.
작동 원리:
PCB 로더는 일반적으로 랙, 진공 흡수 컵, XY 서보 플랫폼 및 기타 구성 요소로 구성됩니다.
흡입컵은 진공 음압을 통해 PCB 보드를 흡수하고 플랫폼은 PCB 보드를 랙에서 지정된 위치로 이동하는 이동 궤도를 정확하게 제어합니다.
전체 프로세스는 빠르고 효율적인 PCB 로딩 작업을 달성하기 위해 제어 시스템에서 자동으로 완료됩니다.
주요 특징:
높은 자동화 수준: 수동 조작 없이 완전히 자동 PCB 픽업 및 배치.
높은 부하 정확성: ±0.05mm 내의 반복 가능한 위치 정확성
강한 적응력: 흡입컵 위치는 PCB의 다른 크기에 따라 자동으로 조정 될 수 있습니다.
높은 효율: 단일 기계의 평균 부하 효율은 300-500 조각 / 시간까지 도달 할 수 있습니다.
노동 비용을 절약: 수동 로딩의 노동 강도를 크게 줄입니다.
적용 시나리오:
PCB 제조: SMT 패치 장비, 웨브 용접 기계 등에 맨 보드를 자동으로 로드합니다.
전자 조립: 조립된 PCB 보드를 시험 장비, 포장 장비 등에 부착합니다.
수리 및 수리: 신속하고 정확하게 수리 PCB 보드를 수리 장비에 로드합니다.
사양
| 모델 | HS-250LD | HS-330LD | HS-390LD | HS-460LD |
| 전압 | AC110V/220V,50/60Hz,일 단계,최대 300A | |||
| PCB 차원 | (50*50) ~ 350*250 | (50*50) ~ ((455*330) | (50*50) ~ ((530*390) | (50*50) ~ ((530*460) |
| 매거진 크기 | 355*320*565 | 460*400*565 | 535*460*565 | 535*530*565 |
| 공기 공급 | 0.4~0.6Mpa | |||
| 운송 높이 | 920±20mm) 표준 | |||
| 로딩 시간 | 6초 | |||
| 매거진 교체 시간 | 약 20초 | |||
| 운송 방향 | L에서 R로, 또는 R에서 L로,선택 | |||
| PCB 두께 | 분 0.4mm | |||
| 피치 | 1~4 (단계 10mm)- 네 | |||
| 의사소통 | SMEMA | |||
| 기계 차원 | 1100*780*1200 | 1400*860*1200 | 1500*920*1200 | 1600*1120*1200 |
| 무게 | 약 140kg | 약 180kg | 약 220kg | 약 230kg |
F식재료
1, 실제 색상 터치 스크린 제어
2미쓰비시 PLC
3매거진 용량: 상위 1, 하위 1, 또는 사용자 정의
4, 선택적 사각지대: 10mm,20mm,30mm,40mm
5, PCB 운송 방향: L - R 또는 R - L,선택
6수동/자동 실행 모드 선택
7, 앞 레일 고정 또는 후레 레일 고정,선택
8SMT용 표준 높이 (920±20mm)
9, 타워 라이트 디스플레이
10, SMEMA 신호
