| 브랜드 이름: | HSTECH |
| 모델 번호: | HS-CVN350 |
| 모크: | 1SET |
| 가격: | 협상 가능 |
| 지불 조건: | D/P (지급도 조건), 전신환, 웨스턴 유니온, 머니그램 |
| 공급 능력: | 달 당 200개 세트 |
모듈형 설계 SMT PCB 거부 컨베이어 SMT 조립 라인을 위한 SMT SMEMA와 PLC 제어

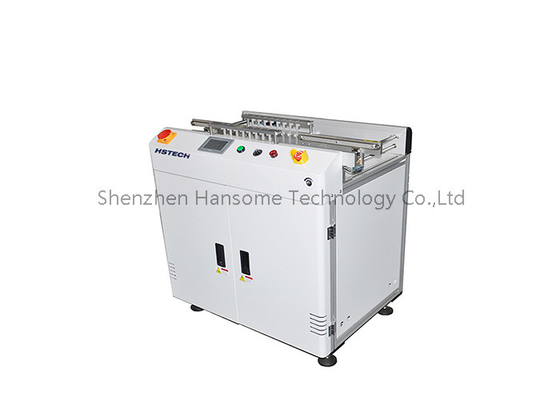

PCB 거부 컨베이어:
이 단위는 smt 생산 라인에서 OK 및 NG 보드 선택 기능을 제공합니다. 그것은 PCB의 시각 검사가 필요할 때 사용할 수 있습니다. PCB는 계속 실행 될 것입니다.따라서 PCB의 정상적인 흐름을 중단하지 않고.
특징:
1거부, 검사 및 우회 모드 모두 사용할 수 있습니다.
2- 모듈형 디자인
3안정성 강화로 견고한 설계

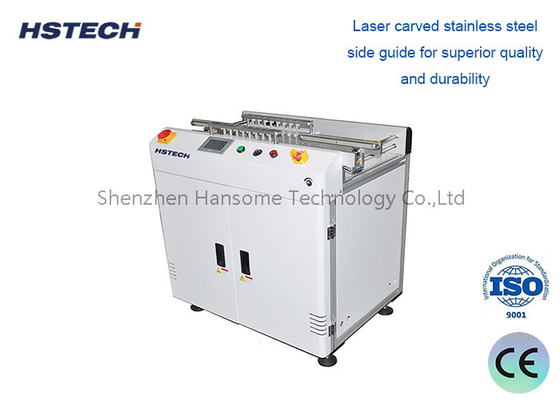

4레이저 조각 스테인리스 스틸 사이드 가이드 우수한 품질과 내구성을 위해
5에르고노믹한 디자인 팔레스트
6부드럽고 평행 너비 조정 (연두 나사)
7요청에 따라 다양한 길이가 제공됩니다.
8변수 속도 조절
9.SMEMA 호환
스펙트럼
| 모델 | HS-CVN350 | HS-CVN460 |
| 효율적인 PCB 길이 | 50*50~450*350mm | 50*50~550*460mm |
| 기계 차원 | 1000*690*930mm | 1000*800*930mm |
| 무게 | 70kg | 90kg |
| 운송 높이 | 910±20mm |
| 운송 방향 | L~R 또는 R~L (선택) |
| 운송 속도 | 0.5~20m/min 또는 지정 |
| 전원 공급 | AC100-230V,50/60Hz,단단 단계 |
| 전력 소비 | 100VA 최대 |
| 공기 압력 | 4-6bar |
| 공기 소비 | 최대 10L/분 |
| 의사소통 | SMEMA |
적용:
결함있는 제품 탐지 및 분리:
생산 라인에서 PCB 거부 컨베이어는 AOI (Automatic Optical Inspection) 장비와 함께 사용됩니다.
AOI 시스템이 결함이 있는 PCB 보드를 감지하면, 거부 컨베이어가 자동으로 주 생산 라인에서 분리하도록 작동합니다.
재작업 및 재작업:
AOI 검사 후 재처리가 필요한 PCB 보드는 거부 컨베이어를 통해 특별 재처리 구역으로 옮겨질 수 있습니다.
이렇게 하면 착한 제품과 결함이 있는 제품을 효과적으로 분리하여 혼동을 방지할 수 있습니다.
특수 공정 처리:
특정 특수 사양이나 프로세스를 가진 PCB 보드는 거부 컨베이어로 주선에서 분리 될 수 있습니다.
다른 특수 장비로 전송하여 특수 처리 또는 테스트를 합니다.
샘플 테스트 분류:
생산 과정에서 수집된 샘플 PCB 보드는 거부 컨베이어를 통해 테스트 영역으로 전송됩니다.
테스트로 인한 생산 간섭을 피하기 위해 샘플을 일반적인 조립 라인 제품과 효과적으로 분리합니다.
생산 데이터 수집:
거부 컨베이어 사용 및 분리 된 PCB 보드의 데이터는 생산 관리 시스템에 기록 될 수 있습니다.
생산에서 결함 비율과 재작업 비율과 같은 지표를 분석하고 생산 프로세스를 최적화하는 것이 유용합니다.
제품 세부 정보:
| PCB 거부 컨베이어 | |||
