| 브랜드 이름: | HSTECH |
| 모델 번호: | HS-460ULD |
| 모크: | 1 세트 |
| 가격: | 협상 가능 |
| 지불 조건: | T/T, 웨스턴 유니온, 머니그램 |
| 공급 능력: | 한 달에 50 세트 |

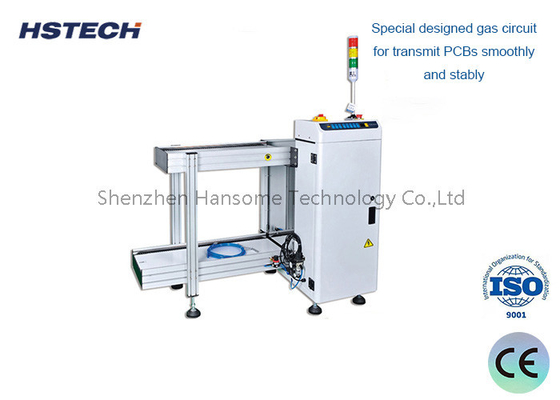

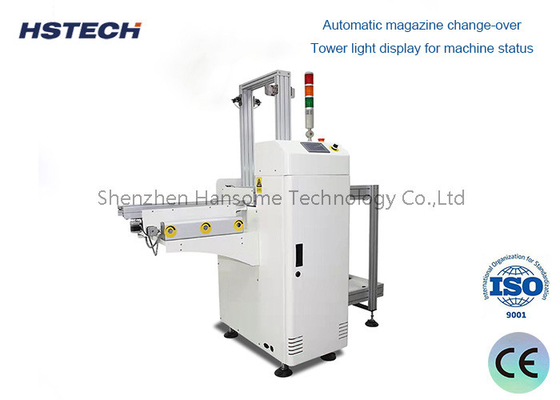

자동 매거진 정렬 90W 브레이크 모터 드라이브
소개:
그것은 인쇄 회로 보드 (PCB) 를 자동으로 제거하는 장치입니다.
기능 및 응용 프로그램:
1.SMT 배치 기계, 재흐름 오븐 및 기타 장비의 배charge 포트에서 PCB 보드를 자동으로 제거합니다.
2PCB 보드를 검사 및 분류와 같은 후속 프로세스로 질서적이고 안전하게 옮깁니다.
3생산 효율성을 향상시키고 수동 개입을 줄이고 PCB 손상 위험을 줄입니다.
주요 구조와 작동 원칙:
컨베이어 띠:장비 배하 포트에서 배하 포트까지 PCB 보드를 운반하는 책임이 있습니다.
클램핑 메커니즘:진공 흡수컵이나 기계적 클램핑 손톱을 사용하여 다양한 크기의 PCB 보드를 유연하게 클램프 할 수 있습니다.
승강장치:클램핑 메커니즘의 들어올림과 낮추기를 제어하여 PCB 보드를 컨베이어 벨트에서 제거합니다.
전송 메커니즘:제거 된 PCB 보드를 배치 라크 또는 후속 컨베이어 벨트와 같은 지정 된 위치로 옮기십시오.
제어 시스템:장치 센서 신호에 따라 각 액추에이터의 동작을 자동으로 제어합니다.
성능 매개 변수
장점 및 특징:
사양
| 모델 | HS-250ULD | HS-330ULD | HS-390ULD | HS-460ULD |
| 전압 | AC110V/220V,50/60Hz,일 단계,최대 300A | |||
| PCB 차원 | (50*50) ~ 350*250 | (50*50) ~ ((455*330) | (50*50) ~ ((530*390) | (50*50) ~ ((530*460) |
| 매거진 크기 | 355*320*565 | 460*400*565 | 535*460*565 | 535*530*565 |
| 매거진량 | 위쪽 1 pc, 아래쪽 1 pc, 또는 더 많은 것을 수용 할 수 있도록 사용자 정의 | |||
| 공기 공급 | 0.4~0.6Mpa | |||
| 운송 높이 | 900±20mm 표준 | |||
| 로딩 시간 | 6초 | |||
| 매거진 변화 | 약 20초 | |||
| 운송 방향 | L에서 R로, 또는 R에서 L로,선택 | |||
| PCB 두께 | 분 0.4mm | |||
| 발걸음 높이의 선택 | 1~4mm (10mm의 발자국)- 네 | |||
| 의사소통 | SMEMA | |||
| 기계 차원 | 1700*780*1200 | 1900*860*1200 | 2200*920*1200 | 2200*1120*1200 |
| 무게 | 약 160kg | 약 200kg | 약 240kg | 약 260kg |
