| 브랜드 이름: | HSTECH |
| 모크: | 1SET |
| 가격: | negotiable |
| 지불 조건: | D/P (지급도 조건), 전신환, 웨스턴 유니온, 머니그램 |
| 공급 능력: | 달 당 200개 세트 |

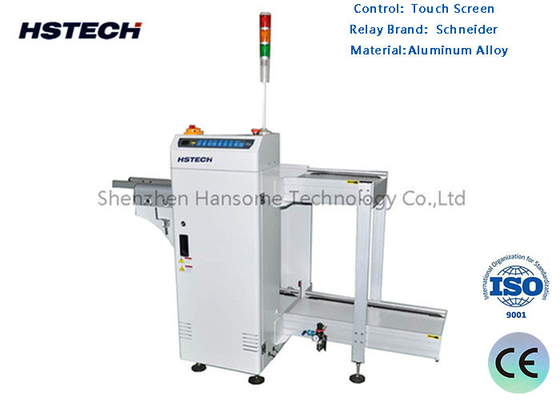

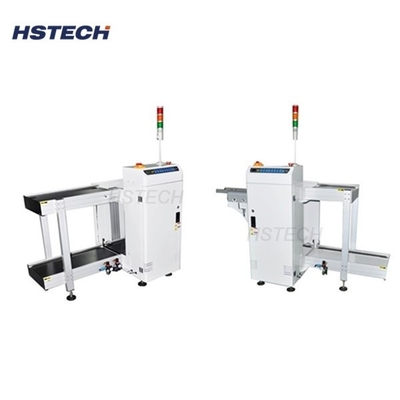

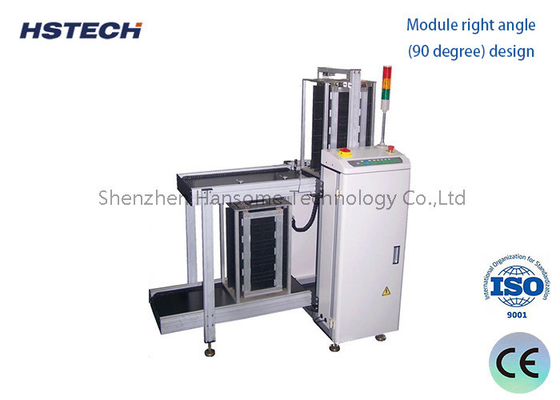

고품질의 듀얼 트랙 6 매거진 로딩 용량 PLC 제어 시스템으로 PCB 풀기
PCB 로더 소개:
이 단위는 이중 트랙 장비에서 PCB를 동시에 두 개의 매거진으로 수집하는 데 사용됩니다.
배하기의 작동 원리
보드 수신 메커니즘
SMT 풀기는 로봇이나 컨베이어 벨트와 같은 보드 수신 메커니즘을 사용하여 장착된 PCB를 장착 장치에서 제거합니다.
로봇은 일반적으로 진공 흡수를 사용하여 PCB를 단단히 잡습니다.
이전 메커니즘
배하기는 연결된 PCB를 지정된 출력 또는 다음 스테이션으로 전송합니다.
PCB의 수평 안정성은 부품 위치 오차를 피하기 위해 전송 과정에서 유지됩니다.
정확한 위치
배하기는 일반적으로 시각 인식 시스템으로 장착되어 있으며, 실시간으로 PCB의 위치와 각도를 모니터링합니다.
제어 시스템은 피드백 데이터를 기반으로 PCB의 전송 및 배치를 정확하게 제어 할 수 있습니다.
높은 자동화 수준
대부분의 현대적인 SMT 배하기는 수동 개입 없이 완전히 자동화 된 작동을 달성했습니다.
PCB는 설치 장치에서 다음 프로세스로 빠르고 효율적으로 전송 될 수 있습니다.
장착자와의 협조
풀기 기계의 작업 순서는 이전 설치 장치와 조정되어야 합니다.
PCB가 한 프로세스에서 다음 프로세스로 연속적이고 원활하게 전송될 수 있도록 보장합니다.
특징:
1, PLC 제어 시스템
2, 듀얼 트랙 및 듀얼 리프트 플랫폼 설계
3, 6 매거진 로딩 능력
4, PCB를 원활하고 안정적으로 전송하기 위해 설계 된 가스 회로
5표준 SMEMA
스펙트럼
| 종류 | DU-250 | DU-300 | DU-400 | DU-500 |
| 전원 공급 | AC110V/AC220V 50H60Hz | AC110V/AC220V 50H60Hz | AC110V/AC220V 50H60Hz | AC110V/AC220V 50H60Hz |
| 공기 공급 | 5kgf/C M2 | 5kgf/C M2 | 5kgf/C M2 | 5kgf/C M2 |
| PCB 크기 ((mm) | 350*50~250 | 445*50~330 | 530*50~390 | 535*50~460 |
| PCB 방향 | 왼쪽에서 오른쪽으로 또는 오른쪽에서 왼쪽으로 | 왼쪽에서 오른쪽으로 또는 오른쪽에서 왼쪽으로 | 왼쪽에서 오른쪽으로 또는 오른쪽에서 왼쪽으로 | 왼쪽에서 오른쪽으로 또는 오른쪽에서 왼쪽으로 |
| 매거진 크기 ((mm) | 335*320*565 | 460*400*565 | 535*460*565 | 535*530*565 |
| 발걸음 크기 (mm) | 10,20,30,40 | 10,20,30,40 | 10,20,30,40 | 10,20,30,40 |
| 운송 높이 ((mm) | 900±20 | 900±20 | 900±20 | 900±20 |
| 전송 속도 | 6m/S | 10m/S | 10m/S | 10m/S |
| 주 엔진 전력 | 440W | 440W | 440W | 440W |
| 기계 크기 (mm) | 1510*1530*1250 | 1910*1630*1250 | 2160*1760*1250 | 2160*1900*1250 |
| 무게 (kg) | 320 | 350 | 380 | 410 |
제품 포장:
