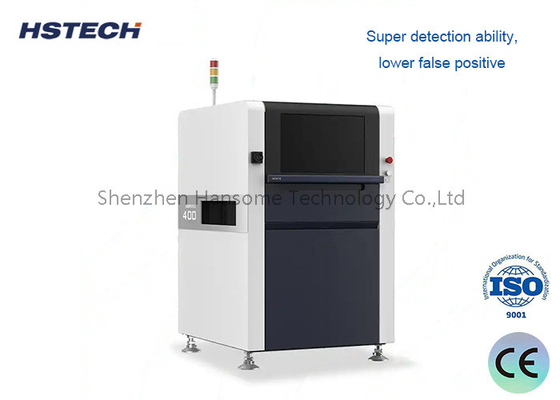

높은 검사율 CCD 인라인 THT DIP AOI 자동 솔더링 로봇, 4-6bar 공기압 및 컨볼루션 신경망 알고리즘

브랜드 이름:	HSTECH
모델 번호:	AIS300
모크:	1 세트
가격:	negotiable
지불 조건:	T/T, 서부 동맹
공급 능력:	한 달에 50 세트

자세한 정보

제품 설명

자세한 정보

원래 장소:

중국

인증:

제품명:

웨이브 솔더링 후 인라인 THT DIP AOI

보증:

1년

제어:

터치 스크린

PLC:

미쓰비시

릴레이 브랜드:

슈나이더

광전스위치:

오므론

재료:

알루미늄 합금

신호:

smema

제어 시스템:

PLC

OEM/ODM:

사용 가능

포장 세부 사항:

나무로 된 패키지

공급 능력:

한 달에 50 세트

강조하다:

높은 검사율 CCD 인라인 THT DIP AOI

4-6bar 공기압 자동 납땜 로봇

회선 신경망 알고리즘 웨이브 납땜 기계

제품 설명

높은 검사율 CCD 인라인 THT DIP AOI 웨이브 솔더링 후 4-6bar

웨이브 솔더링 공정 후 스루홀 기술(THT) 및 듀얼 인라인 패키지(DIP) 구성 요소를 위해 설계된 고급 자동 광학 검사 시스템입니다. 고정밀 CCD 이미징 및 4-6 bar 공기압 기능을 통해 뛰어난 결함 감지 기능을 제공합니다.

기술 사양

모델	AIS300	AIS301
PCB 크기	50x50mm~430x380mm	50x50mm~350x350mm
두께	0.3~7.0mm
휨 정도	<4mm
부품 높이	상단 150mm, 하단 25mm
카메라	5MP, 컬러, CCD
광원	RGB
FOV	45*37mm
해상도	20um
속도	0.23초/fov	0.25초/fov
운영 체제	Ubuntu 14.04 LTD 64bit
산업용 PC	CPU intel i5, 독립 그래픽 카드, 12G DDR, 256SSD
디스플레이	22인치 FHD LCD
모션	고정밀 선형 액추에이터
전원 공급 장치	AC220V, 1KW
공기압	>0.5Mpa
크기 (LHW)	110016301350mm	110012801300mm
순 중량	800kg	700kg

검사 기능

부품 장착 결함 감지

부품 누락
부품 롤링
부품 오프셋
부품 손상
부품 기울기
중복 부품
오염된 부품

솔더 결함 감지

과도한 솔더
솔더 부족
솔더 브릿지
풋 솔더 없음
솔더 누락
비젖음

추가 기능

바코드 리딩
QR 코드 스캔
광학 문자 인식(OCR)

주요 특징

고급 핵심 알고리즘: 인간과 유사한 검사 기능을 갖춘 컨볼루션 신경망 알고리즘
뛰어난 호환성: 고도의 일반화를 갖춘 초대형 샘플 세트의 훈련 알고리즘 모델
향상된 감지: 낮은 오탐율로 뛰어난 감지 능력
사용자 교육 지원: 사용자 자체 훈련 모델 지원
높은 내마모성: 산업 환경을 위한 내구성 있는 구조
넓은 검사 영역: 다양한 PCB 크기에 대한 높은 호환성
높은 검사율: 낮은 오탐율로 효율성 최적화
안정적인 플랫폼: 향상된 안정성을 위한 대리석 베이스
정밀 모션: 고속 및 정확성을 위한 듀얼 XY 선형 액추에이터

응용 분야

이 인라인 THT AOI 시스템은 DIP 생산 라인에서 웨이브 솔더링 머신 사용 후 특별히 설계되었습니다. 결함이 있는 장치를 효과적으로 수정하여 수리 요구 사항과 가동 중지 시간을 줄이는 동시에 생산 합격률을 크게 향상시킵니다. TV 메인보드, PC 메인보드, 전원 보드, 산업 제어 보드, 소형 가전 제품 및 기타 다양한 PCB 어셈블리 검사에 널리 사용됩니다.
