| 브랜드 이름: | HSTECH |
| 모델 번호: | HS-N100L |
| 모크: | 1 세트 |
| 가격: | 협상 가능 |
| 지불 조건: | T/T, 웨스턴 유니온, 머니그램 |
| 공급 능력: | 한 달에 50 세트 |
3 컬러 디스플레이 PCB 매거진 컬렉션 NG/OK PCL 및 터치 스크린
소개

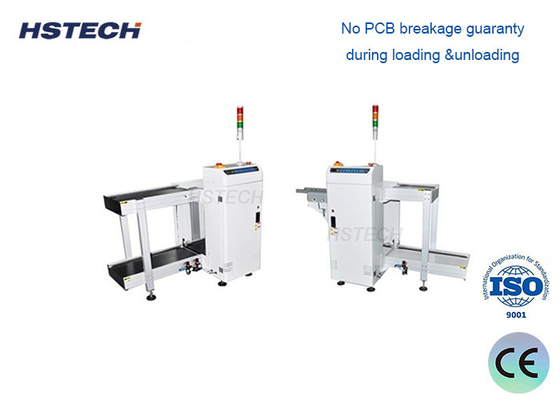

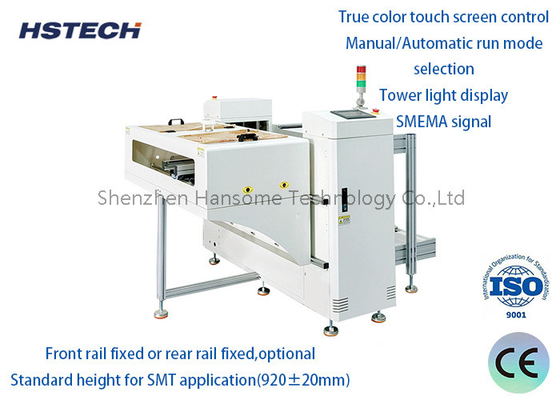

NG/OK Unloader는 전자제품 제조 과정에서, 특히 조립 후 인쇄 회로판 (PCB) 을 검사하고 분류하는 데 사용되는 자동화 기계의 일종이다."NG"와 "OK"는 각각 "No Good"와 "Okay"를 의미합니다.PCB가 검사를 통과했거나 실패했는지 표시합니다.
특징
1,PLC 프로그래밍 제어.
2친근한 ∼소프트 터치 ∼ LED 막 제어판을 사용하여
3, 선택 가능한 음향 설정
4, 매거진 정렬을 위해 제공되는 턴 레벨 클램프.
5, Pneumatic pusher의 압력이 조절됩니다.
6, 짧은 매거진 변경 시간으로 높은 처리량.
7, AOI에서 NG/OK 보드를 수집하고, NG/OK 보드를 자동으로 저장합니다.
8, 표준 SMEMA 통신 인터페이스
사양
| 모델: | HS-N100M | HS-N100L | ||||||
| 전압: | AC100V/220V, 50/60Hz | |||||||
| 크기: | M | L | ||||||
| PCB 크기 (mm): | 50x50~330x250 | (50x50) ~ ((450x330) | ||||||
| 매거진 래프 크기 (mm): | 355*320*560 | 460*400*560 | ||||||
| 매거진 Qty | 상부 컨베이어 1pc; 하부 컨베이어 1pc | |||||||
| 공기 공급: | 0.4~0.6Mpa, 최대 20L/Min | |||||||
| PCB 로딩 시간: | 6초, 또는 사용자 정의 | |||||||
| 운송 높이: | 900±20mm) | |||||||
| 운송 방향: | L-R 또는 R-L (선택) | |||||||
| PCB 두께: | 분 0.6mm | |||||||
| 위/하향 경사: | 1~4 (단계 10mm) | |||||||
| 의사소통 | SMEMA 신호 | |||||||
| 기계 차원 (mm): | 1550*1550*1250 | 1850*1780*1250 | ||||||
| 총중량: | 약 220kg | 약 320kg | ||||||
신청서
PCB 조립 라인:
일반적으로 전자 제조 라인에서 결함 PCB를 품질 표준을 충족하는 PCB로부터 분리하는 데 사용됩니다.
품질 관리:
기능성 PCB만이 다음 단계의 생산 또는 포장으로 진행되도록 보장함으로써 높은 품질 표준을 유지하는 데 도움이됩니다.
재작업 스테이션:
결함 있는 PCB는 수리를 위해 재작업 스테이션으로 전달될 수 있으며, 비상응 제품들의 효율적인 취급을 보장합니다.
이점
효율성 증대
자동화는 수동 분류의 필요성을 줄이고 전체 생산 과정을 가속화하고 노동 비용을 최소화합니다.
품질 보장 개선:
제대로 작동하는 PCB만이 생산의 마지막 단계에 도달하도록 보장하여 제품의 신뢰성을 높이고 수익을 줄입니다.
인적 실수 의 위험성 감소:
자동 분류는 수동 검사 및 취급과 관련된 오류의 가능성을 최소화합니다.
데이터 추적:
많은 NG/OK 배하업체는 검사 결과에 대한 데이터를 기록할 수 있으며, 품질 관리 및 프로세스 개선에 귀중한 통찰력을 제공합니다.
공간 최적화:
콤팩트한 설계는 생산 시설에서 바닥 공간을 효율적으로 사용할 수 있으며 더 나은 작업 흐름 관리를 허용합니다.
