| 브랜드 이름: | HSTECH |
| 모델 번호: | HS-250LD |
| 모크: | 1 세트 |
| 가격: | 협상 가능 |
| 지불 조건: | T/T, 웨스턴 유니온, 머니그램 |
| 공급 능력: | 한 달에 50 세트 |

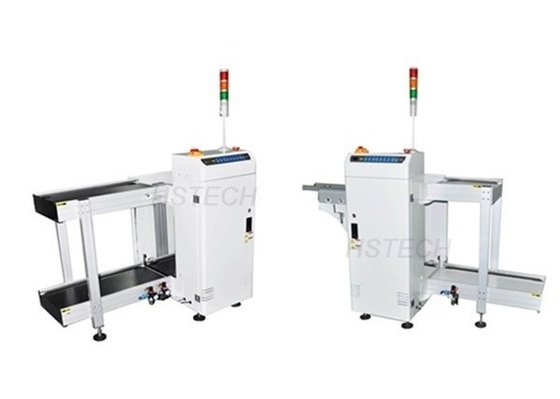

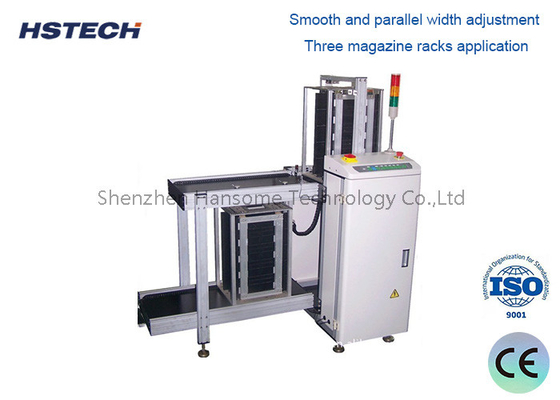

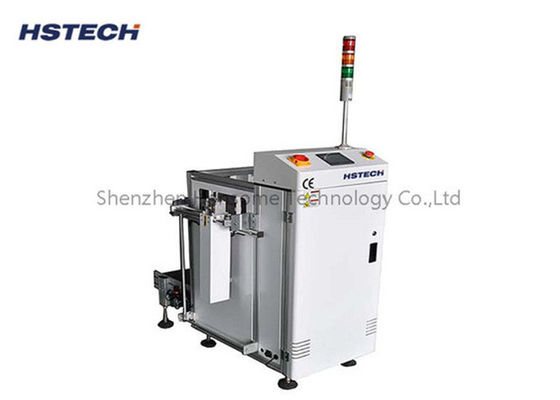

SMT 생산 라인의 시작을위한 파나소닉 PLC PCB 로더
적용
이 기계는 SMT 생산 라인의 시작을 위해 사용 됩니다. 매거진에서 PCB를 아래쪽 기계의 컨베이어로 밀어내는 것입니다.
PCB (프린트 서킷 보드) 로더는 PCB 조립 과정의 중요한 장비입니다. 생산 라인이나 기계에 자동으로 채용되지 않은 PCB를 로드하도록 설계되었습니다.픽 앤 플라스 머신 또는 용접 시스템과 같이.
F식재료
1, 실제 색상 터치 스크린 제어
2미쓰비시 PLC
3매거진 용량: 상위 1, 하위 1, 또는 사용자 정의
4, 선택적 사각지대: 10mm,20mm,30mm,40mm
5, PCB 운송 방향: L - R 또는 R - L,선택
6수동/자동 실행 모드 선택
7, 앞 레일 고정 또는 후레 레일 고정,선택
8SMT용 표준 높이 (920±20mm)
9, 타워 라이트 디스플레이
10, SMEMA 신호
사양
| 모델 | HS-250LD | HS-330LD | HS-390LD | HS-460LD |
| 전압 | AC110V/220V,50/60Hz,일 단계,최대 300A | |||
| PCB 차원 | (50*50) ~ 350*250 | (50*50) ~ ((455*330) | (50*50) ~ ((530*390) | (50*50) ~ ((530*460) |
| 매거진 크기 | 355*320*565 | 460*400*565 | 535*460*565 | 535*530*565 |
| 공기 공급 | 0.4~0.6Mpa | |||
| 운송 높이 | 920±20mm) 표준 | |||
| 로딩 시간 | 6초 | |||
| 매거진 교체 시간 | 약 20초 | |||
| 운송 방향 | L에서 R로, 또는 R에서 L로,선택 | |||
| PCB 두께 | 분 0.4mm | |||
| 피치 | 1~4 (단계 10mm)- 네 | |||
| 의사소통 | SMEMA | |||
| 기계 차원 | 1100*780*1200 | 1400*860*1200 | 1500*920*1200 | 1600*1120*1200 |
| 무게 | 약 140kg | 약 180kg | 약 220kg | 약 230kg |
신청서
제조 라인: PCB가 조립, 테스트 및 용접되는 전자제품 제조 시설에서 사용됩니다.
프로토타입 제작: 소량의 PCB를 처리하기 위해 실험실이나 소규모 생산 환경에서 유용합니다.
이점
향상 된 생산 효율성: 수동 로딩과 관련된 정지 시간을 줄여 더 원활한 작업 흐름을 허용합니다.
일관성: PCB를 충전하는 일관성 있고 신뢰할 수있는 방법을 제공하여 손상 또는 오차 위험을 줄입니다.
노동 절약: 노동자들이 다른 중요한 작업에 집중할 수 있도록 수동 노동의 필요성을 최소화합니다.
