| 브랜드 이름: | HSTECH |
| 모델 번호: | AIS300 |
| 모크: | 1 세트 |
| 가격: | 협상 가능 |
| 지불 조건: | T/T, 웨스턴 유니온, 머니그램 |
| 공급 능력: | 달 당 100개 세트 |
자동 용접 로봇: 파동 용접 전에 인라인 THT/DIP AOI를 위해 원격 보조를 가진 빠른 검사
사양
| 모델 | AIS300 | AIS301 |
| PCB 크기 | 50x50mm~430x380mm | 50x50mm~350x350mm |
| 두께 | 0.3~7.0mm | |
| 굽는 정도 | <4mm | |
| 부품 높이 | 위 150mm, 아래 25mm | |
| 카메라 | 5MP, 컬러, CCD | |
| 광원 | RGB | |
| 수직선 | 45*37mm | |
| 결의 | 20um | |
| 검사 | ||
| 장착 부품 결함 | 실종, 롤링, 오프셋, 손상, 왜곡, 과다, 더러운. | |
| 용접기 결함 | 과잉, 불충분, 다리, 발이 없어, 용접이 없어, 젖지 않아. | |
| 다른 기능 | 바코드,QR 코드,OCR | |
| 속도 | 0.23초/fov | 0.25초/fov |
| 소프트웨어/하드웨어 | ||
| 운영 시스템 | 우분투 14.04 LTD 64비트 | |
| 기능 | 원격 제어, 게르버 파일 수입, 새로운 모델을 위한 교육 도구 | |
| 산업용 PC | CPU 인텔 i5, 독립 그래픽 카드, 12G DDR, 256SSD | |
| 표시 | 22인치 FHD LCD | |
| 청원 | 높은 정확성 선형 작동 장치 | |
| 전원 공급 | AC220V,1KW | |
| 공기 압력 | >0.5Mpa | |
| 크기 (L*H*W) | 1100*1630*1350mm | 1100*1280*1300mm |
| 순중량 | 800kg | 700kg |
특징
A, 코어 알고리즘 컨볼루션 신경 네트워크 알고리즘
산업에서의 응용 및 혁신

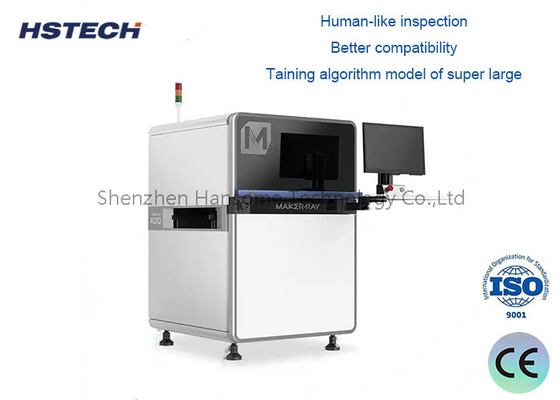

인간과 같은 검사
더 나은 호환성
초대량 샘플 세트의 훈련 알고리즘 모델
높은 일반화
슈퍼 탐지 능력, 낮은 거짓 양성
사용자 자율 훈련 모델을 지원
B, 높은 마모 저항성
C, 넓은 검사 영역과 높은 호환성
D, 높은 검사율과 낮은 거짓 긍정율
E, 대리석 기반, 더 안정적입니다.
F, 듀얼 XY 선형 액추어터, 고속, 높은 정확도
적용
이 인라인 THT AOI는 DIP 생산 라인에서 웨브 용접 기계 후에 사용 됩니다. 그것은 고장 및 시간을 줄일 수 있는 잘못된 단위를 수정하는 데 사용 됩니다. 통과율이 효율적으로 향상 될 수 있습니다.이 기계는 TV 메인보드를 검사하는 데 널리 사용됩니다PC 메인보드, 전원보드, 산업 제어판, 미니 가정용 전자 기기 및 기타 PCBA.
SMT 생산 라인 장비
1PCB 로더: PCB는 랙에 배치되어 흡수 기계에 자동으로 공급됩니다.
2흡수 보드 기계: 자동으로 트랙에 PCB를 흡수하고 인쇄 기계로 전송합니다.
3인쇄 기계: 레이저 스틸에 대한 솔더 페이스트 또는 빨간 접착제를 PCB에 완전히 인쇄합니다.
4고속 표면 장착 기계: 장비에 의해 편집 된 프로그램을 사용하여 구성 요소를 지정 된 부품 위치에 장착하면 28 핀 이하의 SOP로 롤 모양의 부분을 수용 할 수 있습니다.그리고 그 특징은 빠른 설치 속도입니다.
5.컨베이어: PCB 보드를 옮기는 장치입니다.
