| 브랜드 이름: | HSTECH |
| 모델 번호: | HS-C510F |
| 모크: | 1 세트 |
| 가격: | 협상 가능 |
| 지불 조건: | T/T, 웨스턴 유니온, 머니그램 |
| 공급 능력: | 달 당 100개 세트 |

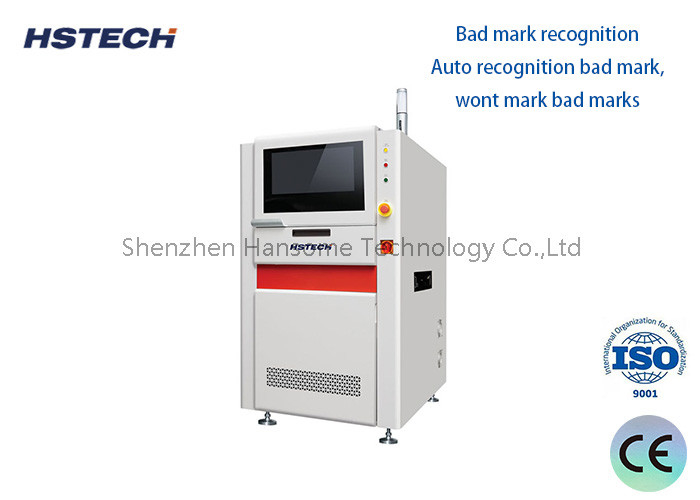

첨단 CCD 마크 포인트 위치 바코드 판독
사양
| 모델 | HS-C510F |
| 작업 방법 | 레이저 헤드 이동 |
| 리저 브랜드 | SYNRAD CO2 (미국 브랜드) |
| FI기술적 위치 | CCD+마크 위치 |
| 인라인 읽기 | 카메라 인라인 판독 |
| PCB 두께 | 0.5~5.0mm |
| PCB 차원 | 50*50~510*460mm |
| 운송 높이 | 900±20mm |
| 운송 방향 | L-R/R-L |
| 너비 조절 | 자동 |
| XY 제어 시스템 | PC+보드 카드+서보 모터 |
| XY 제어 정확성 | ±0.02mm |
| 잘못된 물질 인식 | 부정적 보드/반면적/오직 인정 |
| 잘못된 마크 인식 |
오토 인식 잘못된 표시, 나쁜 표시를 하지 않습니다. |
| 반복호화 | 지원 |
| 제어 시스템 | Win7+ 자체 개발 시스템 |
| 전원 공급 | 단상 AC 220V 16A 50/60Hz |
| 공기 압력 | ≥0.5Mpa |
| 차원 | W1000*L1600*H1700 (mm) |
| 시스템 수입 | 매장 흐름 MES IMS SFIS 등 |
| 차원 | W1000*L1600*H1700 (mm) |
| 무게 | 700kg |
특징
1CCD 마크 포인트 위치
2, CCD 인라인 바코드 읽기
3, CCD 바코드 품질 분석
4, XY 서보 드라이버, 정확도±0.02mm
SMT 생산 라인 장비
1범용 SMT 기계: 장치에 의해 편집된 프로그램을 사용하여 구성 요소를 지정된 부품 위치에 장착합니다.SOP 28 핀 이상 장착할 수 있습니다 (고속 기계에 장착할 수 있는 부품을 포함하여), 디스크 또는 튜브형 포장 부품. 그것의 특징은 높은 정확성과 다양성이지만 설치 속도는 고속 기계보다 열등합니다.
2리플로우 솔더링: SMT 솔더 페이스트 또는 빨간 접착제를 사용하여 솔더 페이스트와 부품 사이의 솔더링 작업을 완료하기 위해 적절한 온도 곡선을 설정하십시오.
3풀기: 보드는 전송 트랙을 통해 매거진에 로드됩니다.
4광학 검사 기기: 자동 광학 검사 는 용접 생산에서 발견되는 일반적인 결함을 탐지하기 위해 광학 원리에 기반 한 장치입니다.AOI는 최근 몇 년 사이에 등장한 새로운 테스트 기술입니다., 그러나 빠르게 발전했습니다. 현재 많은 제조업체가 AOI 테스트 장비를 출시했습니다. 자동 검출을 수행 할 때 기계는 카메라를 통해 PCB를 자동으로 스캔합니다.이미지를 수집합니다, 테스트 된 용매 결합을 데이터베이스의 자격 된 매개 변수와 비교하고 이미지를 처리하고 PCB의 결함을 검사합니다.그리고 유지보수 직원이 수리할 수 있도록 디스플레이 또는 자동 표시기를 통해 결함을 표시/표시합니다..
