| 브랜드 이름: | HSTECH |
| 모델 번호: | HS-F550 |
| 모크: | 1 세트 |
| 가격: | 협상 가능 |
| 지불 조건: | T/T, 웨스턴 유니온, 머니그램 |
| 공급 능력: | 달 당 100 PC |

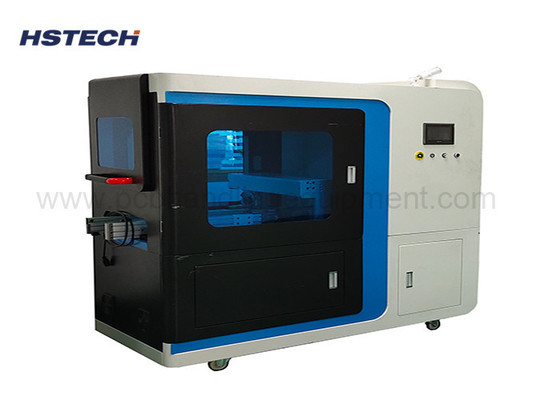

선형 및 원형 블레이드 고정 장비 인라인 Vcut PCB 디패널링 기계
설명
이 PCB 분리 기계는 완전히 자동 인라인 V-컷 PCB 분리 기계입니다. 자동 PCB 로딩을 달성하기 위해 PCB 로더를 사용합니다.그리고 벨트는 X축과 Y축에 PCB를 자동으로 운송합니다 선형 블레이드와 원형 블레이드를 결합하여 분리합니다..
오퍼레이터는 단지 판을 매거진에 넣고 PCB 단위를 기다립니다 기계의 끝에서 분리 된 후. 그것은 높은 자동 PCB 분리 기계입니다.
특징

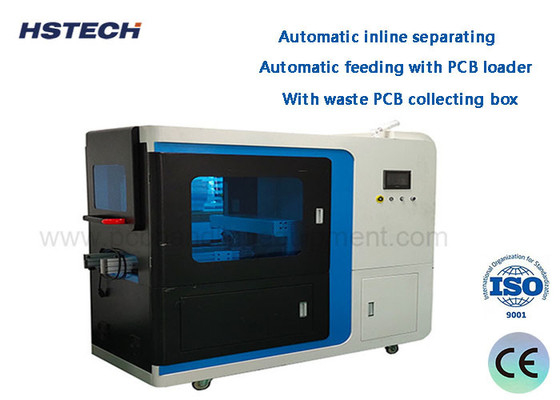

1, 자동 직렬 분리
2, PCB 로더로 자동 공급, 자동 X 축 및 Y 축 방향 vcut 분리.
3, PCB 폐기물 수집 상자.
4, 분리 된 후 수집을위한 운송 벨트.

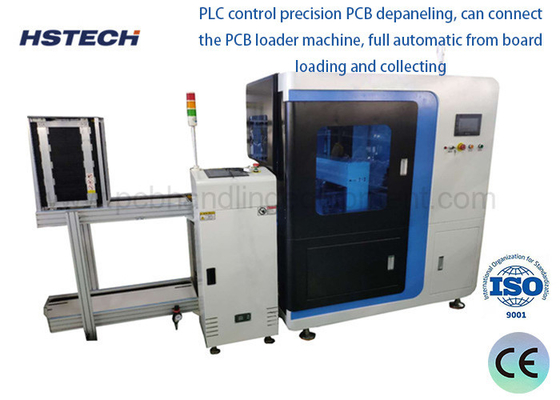

5, PLC 제어 정밀 PCB 장착, PCB 로더 기계를 연결할 수 있습니다, 보드 로딩 및 수집에서 완전 자동.
6, PCB를 수동으로 부하하는 노동을 절약하고, 더 많은 효율성과 더 높은 정밀도를 제공합니다.
7, 100 그룹 게시판 분리 데이터를 저장할 수 있습니다, 다른 유형의 게시판을 분리 할 때, 저장 된 데이터를 가져오면 매우 편리합니다.
8, 움직이는 밸드 타입 보드 분리 방법, 극히 낮은 절단 힘 스트레스, 양면 구성 요소를 가진 PCB에 적합합니다.
9, 기계는 적외선 커튼 센서를 장착, 높은 보안.
10, 타이완 브랜드 TBI 리드 스크루, 부드럽고 쉽게 조정.
11, 고속 일본 브랜드 강철 발드, 반복적으로 날카롭게 할 수 있습니다.
12, 기계는 SMEMA 단일을 추가 할 수 있으며 PCB 로더를 연결하여 자동 로딩을 달성 할 수 있습니다.
사양
| 모델 | HS-F550 |
| 효율 절단 길이 | 0-500mm |
| 분리 너비 | ≤ 300mm |
| 원형 블레이드 크기 | Φ125*30*3mm |
| 선형 블레이드 크기 | 420*45*6mm |
| 블레이드 두께 | 0.3-0.6mm |
| 분리 속도 | 조정 가능 |
| 분리 두께 | ≤2mm |
| 블레이드 재료 | 해외 고품질의 강철 잎 |
| 생산 능력 | 100하루에 1000개 |
| 전압 | AC110V/220V |
| 공기 압력 | 00.5-0.8Mpa |
| 힘 | 1.1KW |
| 기계 차원 | 1500*550*1550mm |
| 무게 | 325kg |
SMT 생산 라인 장비:
1SMD 기계: 프로그램에서 편집 된 장비의 사용은 지정 된 부품 위치에 장착 된 부품이 될 것입니다.SOP 28pin 또는 그 이상의 (고속 기계에 장착 할 수있는 부품을 포함하여) 롤을 장착 할 수 있습니다., 디스크 또는 포장 부품의 튜브. 높은 장착 정확성, 다양성, 그러나 장착 속도는 고속 기계보다 열등합니다.
2. 리플로우 용접: SMT 용접 페이스트 또는 적색 접착제를 사용하여 적절한 온도 프로파일을 설정하여 용접 페이스트와 부품이 용접 작업을 완료 할 수 있습니다.
3.Unloader: 전송 트랙을 통해, 보드가 매진에 수집됩니다.
