| 원래 장소: | 중국 |
| 브랜드 이름: | HSTECH |
| 인증: | CE |
| 모델 번호: | AIS300 |
| 최소 주문 수량: | 1 세트 |
|---|---|
| 가격: | Negotiable |
| 포장 세부 사항: | 나무로 된 패키지 |
| 배달 시간: | 15~20 작업 일수 |
| 지불 조건: | T/T, 웨스턴 유니온, 머니그램 |
| 공급 능력: | 한 달에 50 세트 |
| 제품 이름: | 웨이브 솔더링 후 인라인 THT DIP AOI | 보증: | 1년 |
|---|---|---|---|
| 통제: | 터치 화면 | 릴레이 브랜드: | 슈나이더 |
| 신호: | SMEMA | 적용: | 전자 조립 |
| 전원 공급: | AC220V | 무게: | 800 킬로그램 |

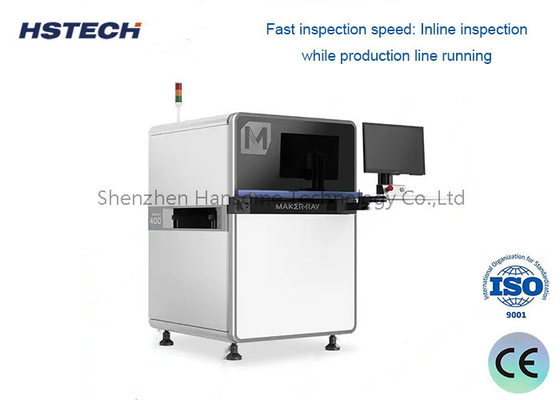

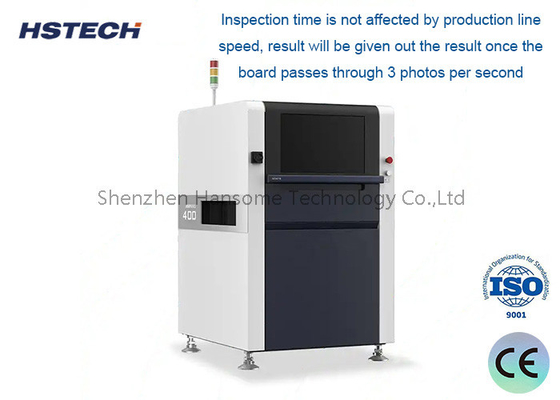

원격 제어 자동 인라인 THT DIP AOI 듀얼 XY 선형 액추에터로 웨브 용접 후
소개합니다
용접 전에 AOI는 장치 자체의 결함을 감지 할 수 있습니다. 예를 들어, 부족한 부품이나 극성 등.너무 적고 너무 많은 진- 폴라리티·시프트 발 굽는 잘못된 부분, AOI 테스트 장비 물결 용접 후벡터 분석 기술은 AO에서 새로운 산업 표준을 설정했습니다.1) 벡터 이미지는 완전히 자동으로 생성되며 PCBA의 모든 객체는 MARK 포인트로 간주 될 수 있으므로 프로그래밍이 더 유연합니다.고 정밀 결함 검출을 제공합니다.
1금 샘플은 필요하지 않습니다, 자격을 가진 제품만 필요합니다.
2통계적 모델링이 필요없고 정밀 조정에 수십 개의 보드를 실행할 필요가 없습니다.
3자동으로 생성된 "벡터 영상" (온도와 초점 거리에 영향을 받지 않습니다) 는 정확도를 향상시킬 수 있습니다.PCB 보드 조립 중 부품 식별 및 위치의 속도 및 높은 신뢰성.
4특징 벡터 분석 (각과 크기 비율의 직접 계산), IPC 표준과 완벽한 조합
사양
| 모델 | AIS300 | AIS301 |
| PCB 크기 | 50x50mm~430x380mm | 50x50mm~350x350mm |
| 두께 | 0.3~7.0mm | |
| 굽는 정도 | <4mm | |
| 부품 높이 | 위 150mm, 아래 25mm | |
| 카메라 | 5MP, 컬러, CCD | |
| 광원 | RGB | |
| 수직선 | 45*37mm | |
| 결의 | 20um | |
| 검사 | ||
| 장착 부품 결함 | 실종, 롤링, 오프셋, 손상, 왜곡, 과다, 더러운. | |
| 용접기 결함 | 과잉, 불충분, 다리, 발이 없어, 용접이 없어, 젖지 않아. | |
| 다른 기능 | 바코드,QR 코드,OCR | |
| 속도 | 0.23초/fov | 0.25초/fov |
| 소프트웨어/하드웨어 | ||
| 운영 시스템 | 우분투 14.04 LTD 64비트 | |
| 기능 | 원격 제어, 게르버 파일 수입, 새로운 모델을 위한 교육 도구 | |
| 산업용 PC | CPU 인텔 i5, 독립 그래픽 카드, 12G DDR, 256SSD | |
| 표시 | 22인치 FHD LCD | |
| 청원 | 높은 정확성 선형 작동 장치 | |
| 전원 공급 | AC220V,1KW | |
| 공기 압력 | >0.5Mpa | |
| 크기 (L*H*W) | 1100*1630*1350mm | 1100*1280*1300mm |
| 순중량 | 800kg | 700kg |
특징
A, 코어 알고리즘 컨볼루션 신경 네트워크 알고리즘
산업에서의 응용 및 혁신
인간과 같은 검사
더 나은 호환성
초대량 샘플 세트의 훈련 알고리즘 모델
높은 일반화
슈퍼 탐지 능력, 낮은 거짓 양성
사용자 자율 훈련 모델을 지원
B, 높은 마모 저항성
C, 넓은 검사 영역과 높은 호환성
D, 높은 검사율과 낮은 거짓 긍정율
E, 대리석 기반, 더 안정적입니다.
F, 듀얼 XY 선형 액추어터, 고속, 높은 정확도
적용
이 인라인 THT AOI는 DIP 생산 라인에서 파동 용접 기계 후에 사용 됩니다. 그것은 고장 및 시간을 줄일 수 있는 잘못된 단위를 수정하는 데 사용 됩니다. 통과율이 효율적으로 향상 될 수 있습니다.이 기계는 TV 메인보드를 검사하는 데 널리 사용됩니다PC 메인보드, 전원보드, 산업 제어판, 미니 가전 전자 기기 및 기타 PCBA.
