| 원래 장소: | 중국 |
| 브랜드 이름: | HSTECH |
| 인증: | CE |
| 모델 번호: | HS-C600/HS-C1000/HS-C1500 |
| 최소 주문 수량: | 1 세트 |
|---|---|
| 가격: | Negotiable |
| 포장 세부 사항: | 나무로 된 패키지 |
| 배달 시간: | 7~9일 |
| 지불 조건: | 전신환, 웨스턴 유니온, 머니그램 |
| 공급 능력: | 달 당 50개 세트 |
| 제품 이름: | 스엠티 컨베이어 | 기계 차원: | 600*690*930mm |
|---|---|---|---|
| 무게: | 60kg/80kg/100kg | 운송 방향: | L~R, 또는 R~L |
| PCB 두께: | 50*50~530*460mm | 전원 공급: | AC110/220V,50/60HZ.±10% |
| 신호: | SMEMA | 보증: | 1년 |
| 하이 라이트: | SMEMA 호환 PCB 처리 장비,PCB 처리 장비 컨베이어,SMT 생산 라인 컨베이어 |
||

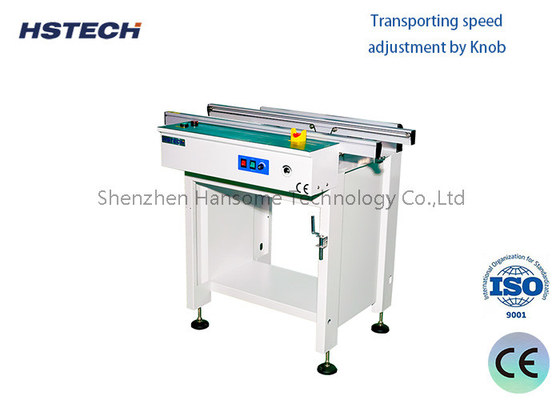

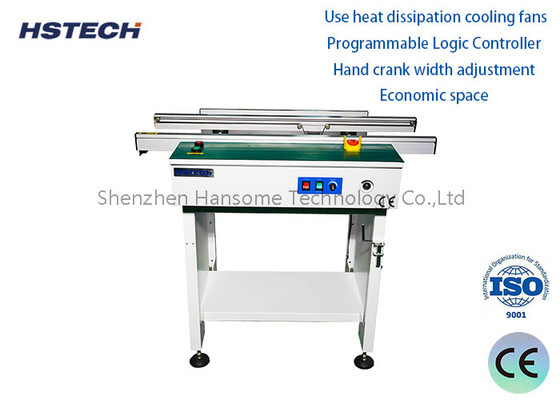

SMEMA 호환된 전송 PCB 처리 장비 PCB 조립 및 SMT 생산 라인용 컨베이어
소개
SMT PCB 처리 장비의 기능 연결 스테이션은 SMT 생산 라인을 연결하는 것입니다. 또한 PCB 버퍼링, 검사, 테스트 또는 전자 부품의 수동 삽입에 사용될 수 있습니다.
도킹 스테이션은 일반적으로: 프레임과 프레임에 설치 된 두 개의 평행 회전 컨베이어 벨트. 회로 보드는 운송을 위해 두 개의 컨베이어 벨트에 배치됩니다.기존 컨베이어 띠는 일반적으로 프레임에 위치에 고정됩니다, 그래서 두 컨베이어 띠에 전달 된 회로 보드의 폭은 제한되어 있으며, 다른 크기의 회로 보드를 전달하는 데 도움이되지 않습니다.닷킹 스테이션의 적용 가능성은 낮아집니다..
기능에 따라 연결 스테이션은 조명 프레임과 연결 스테이션, 완전 자동 연결 스테이션, 먼지 덮개 연결 스테이션,냉동 공기 커버 연결 스테이션과 스크린 연결 스테이션모든 종류는 SMT 생산 라인에서의 기계들 사이의 연결과 버퍼링에 사용되며 패스 보드 역할을 합니다.
SMT 도킹 스테이션의 중요한 매개 변수는 무엇입니까?
⑴안내 레일 길이는 SMT 생산 라인의 연결 플랫폼의 길이는 일반적으로 1 미터 또는 그 이하입니다.
⑵너비. 도킹 스테이션의 너비는 전송되는 PCB 보드의 크기와 관련이 있습니다.
⑶작동 속도와 전송 속도가 연결 및 전송 요구 사항을 충족하는지 여부는 전체 라인의 생산 효율과 관련이 있습니다.
특징
| 모델 | HS-C600 | HS-C1000 | HS-C1500 |
| 사용 가능한 PCB 너비 | 최대 460mm | 최대 460mm | 최대 460mm |
| 기계열차 길이가 | 600mm | 1000mm | 1500mm |
| 기계 차원 | 600*690*930mm | 1100*690*930mm | 1500*750*930mm |
| 무게 | 60kg | 80kg | 100kg |
| 운송 높이 | 910±30mm |
| 운송 방향 | L~R,OR R~L |
| 운영 | 전면 작업 |
| 트랙 고정 변 | 앞면 또는 사용자 정의 |
| PCB 두께 | 50*50~530*460mm |
| 컨베이어 길이 옵션 | 0.5m/0.6m/1.0m/1.5m/또는 사용자 정의 |
| 속도 조절 방법 | 손잡이 |
| 너비 조정 | 수동 크랭크 (선택 가능한 자동 조정) |
| 전원 공급 | AC110/220V,50/60HZ,±10% |
| 옵션 | 라이트, 팬, 커버, 자동 조정, 듀얼 레일, 등 |
| 신호 | SMEMA |
포장
요약: 연결 스테이션은 SMT 생산 라인에서 매우 낮은 기능과 지능의 장치이며 구조는 비교적 간단합니다. 일반적으로 말하면,SMT 생산 라인의 설계는 매우 작고 합리적입니다., 그리고 도킹 스테이션과 같은 장비를 사용하는 것이 필요하지 않습니다. 두 개의 생산 라인이 병행되어야 할 경우 PCB 보드를 전송하는 데 도움이되는 도킹 스테이션이 필요합니다.생산 라인의 특정 장치의 전송 요구 사항이 표준을 충족하지 않을 때, 도킹 스테이션도 도움을 위해 사용할 수 있습니다.
