| 원래 장소: | 중국 |
| 브랜드 이름: | HSTECH |
| 인증: | CE |
| 최소 주문 수량: | 1SET |
|---|---|
| 가격: | Negotiable |
| 포장 세부 사항: | 나무로 된 패키지 |
| 배달 시간: | 10~14 작업 일수 |
| 지불 조건: | D/P (지급도 조건), 전신환, 웨스턴 유니온, 머니그램 |
| 공급 능력: | 달 당 200개 세트 |
| 제품 이름: | 이중 트랙 언로더 | 보증: | 1년 |
|---|---|---|---|
| 통제: | 터치 화면 | PLC: | 미츠비시 |
| 릴레이 브랜드: | 쉐나이더 | 광전스위치: | 옴론 |
| 소재: | 알루미늄 합금 | 적용: | 전자 조립 |
| 제어 시스템: | PLC | 전력 소비: | 200W |

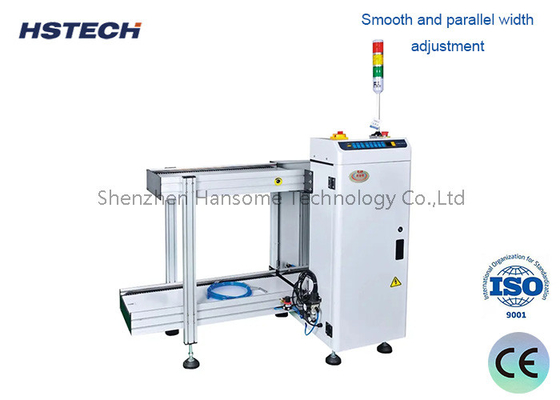

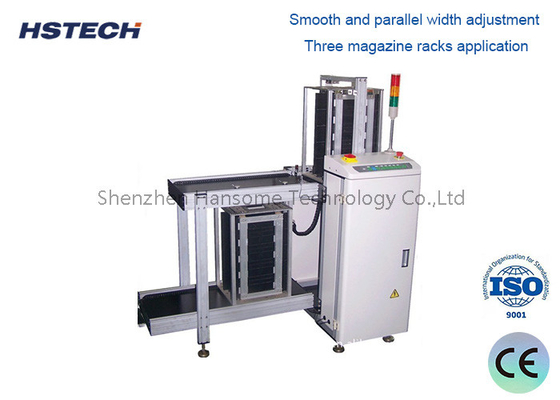

터치 스크린 PLC 제어 시스템 6개의 매거진을 충전할 수 있는 PCB 풀러 처리 장비
SMT 로딩 기계는 전자 제품의 SMT 생산 및 가공에 필요한 생산 장비의 한 종류입니다.그것의 주요 기능은 SMT 로딩 머신에 부착되지 않은 PCB 보드를 배치하고 자동으로 흡수 기계에 보드를 보내는 것입니다.다음 흡수 기계는 자동으로 PCB를 솔더 페이스트 프린팅 기계의 트랙에 배치하고 솔더 페이스트 프린팅 기계로 전송합니다.
1전원 공급을 켜, 전원 스위치를 켜
2가이드 레일의 너비가 생산될 PCB 보드의 너비와 일치할 때까지 조절합니다.
2. 보드 공급 단계의 수와 보드 출구 지점 위치를 설정 (수동 상태가 필요하고 리프팅 플랫폼은 하위 제한 위치에 있습니다):
1. 걸음 거리 설정: 버튼을 누르면 피치 1 2 3 4를 선택
2보드 조정:
3수동으로 생산 될 PCB의 중앙에 푸시 막대를 조정합니다.
4기계가 보드를 원활하게 공급 할 수 있는지 확인 (보드 출력 포인트의 위치)
5자동 키를 눌러 (자동으로 전환)
6. 리셋 버튼을 누르십시오 (올림 플랫폼은 자동으로 하위 한계점으로 떨어지고 다음 첫 번째 판 풀점의 위치로 상승)
7자동 상태
1, PLC 제어 시스템
2, 듀얼 트랙 및 듀얼 리프트 플랫폼 설계
3, 6 매거진 로딩 능력
4, PCB를 원활하고 안정적으로 전송하기 위해 설계 된 가스 회로
5표준 SMEMA
| 종류 | DU-250 | DU-300 | DU-400 | DU-500 |
| 전원 공급 | AC110V/AC220V 50H60Hz | AC110V/AC220V 50H60Hz | AC110V/AC220V 50H60Hz | AC110V/AC220V 50H60Hz |
| 공기 공급 | 5kgf/C M2 | 5kgf/C M2 | 5kgf/C M2 | 5kgf/C M2 |
| PCB 크기 ((mm) | 350*50~250 | 445*50~330 | 530*50~390 | 535*50~460 |
| PCB 방향 | 왼쪽에서 오른쪽으로 또는 오른쪽에서 왼쪽으로 | 왼쪽에서 오른쪽으로 또는 오른쪽에서 왼쪽으로 | 왼쪽에서 오른쪽으로 또는 오른쪽에서 왼쪽으로 | 왼쪽에서 오른쪽으로 또는 오른쪽에서 왼쪽으로 |
| 매거진 크기 ((mm) | 335*320*565 | 460*400*565 | 535*460*565 | 535*530*565 |
| 발걸음 크기 (mm) | 10,20,30,40 | 10,20,30,40 | 10,20,30,40 | 10,20,30,40 |
| 운송 높이 ((mm) | 900±20 | 900±20 | 900±20 | 900±20 |
| 전송 속도 | 6m/S | 10m/S | 10m/S | 10m/S |
| 주 엔진 전력 | 440W | 440W | 440W | 440W |
| 기계 크기 (mm) | 1510*1530*1250 | 1910*1630*1250 | 2160*1760*1250 | 2160*1900*1250 |
| 무게 (kg) | 320 | 350 | 380 | 410 |
