원래 장소: | 중국 |
브랜드 이름: | HSTECH |
인증: | CE |
모델 번호: | HS-S5331R |
최소 주문 수량: | 1 세트 |
---|---|
가격: | Negotiable |
포장 세부 사항: | 나무로 된 패키지 |
배달 시간: | 7~9일 |
지불 조건: | 전신환, 웨스턴 유니온, 머니그램 |
공급 능력: | 달 당 100개 세트 |
제품 이름: | 5축 자동 납땜 로봇 | 보증: | 1년 |
---|---|---|---|
통제: | 터치 화면 | PLC: | 미츠비시 |
릴레이 브랜드: | 쉐나이더 | 광전스위치: | 옴론 |
소재: | 알루미늄 합금 | 조건: | 새로운 |
두께: | 0.6-4.0mm | 신호: | SMEMA |
적용: | 전자 조립 | 색상: | 은 |
제어 시스템: | PLC | OEM/ODM: | 사용 가능 |
전력 소비: | 200W | 전원 공급: | AC220V |
공기 압력: | 4-6bar | 속도: | 200-300pcs/min |
종류: | 자동 | 무게: | 220/240KG |

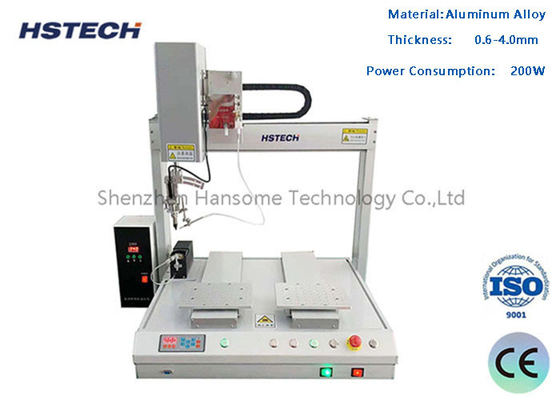

전자 제조 산업용 고 정밀 용접 기계 5 축 자동 용접 로봇
기계 소개
이 자동 용접기는 5축 용접기라고 합니다. 4축 용접 로봇과 360도 회전 R축을 기반으로 더 큰 용접 범위를 가지고 있습니다.그것은 주로 전자 제조 산업에서 blind soldering을 달성하는 데 사용됩니다., 그것은 특히 혼합 회로 보드, 열에 민감한 구성 요소 및 SMT 백 엔드 프로세스의 민감한 장치에 적합합니다. 또한 PCB 용접 유선, 충전 장치 플러그, 용접,연결 플러그DC 터미널, LED 스트립 라이트 용접 및 기타 분야.
- 네기술적인 세부사항
모델 | HS-S5331R |
X/Y1/Y2/Z 작업 범위 | 500*300*300*100mm |
R 축 | 360° |
XYZ 속도 | 최대 300mm/s |
드라이브 시스템 | 스텝 모터 + 타이밍 벨트 |
반복 정확성 | ±0.02mm |
작동 방법 | 오토 |
프로그래밍 | 수동 프로그래밍 (교사 앵커) |
제어 시스템 | 일정한 제어 시스템 |
통제 | 제어판 |
프로그램 저장 | 1000개의 처리 데이터를 저장할 수 있고 하나의 처리 파일은 최대 3M의 저장 공간을 차지할 수 있습니다. |
파일 저장 공간 | 핸드 홀드 박스 256M, 오프라인 카드 32M, 최대 3M 저장 공간 (100,000 처리 포인트) 의 단일 처리 파일 |
무게 | 90kg |
크기 (L*W*H) | 716*585*800mm |
전원 공급 | 220V 50-60Hz |
온도 조절 범위 | 0~550°C |
철 끝 청소 | 공기 정화/압기 |
외부 인터페이스 | USB + RS232 |
용접 방법 | 점 용접/트래그 용접 |
작업 온도/ 습도 | 5~40°C/20~90% RH |
특징
1, 5 축 용접
2스텝 모터 컨트롤
3, 난방 및 부서진 틴 제어.
4, 고품질 선형 가이드, 부드럽고 평평한 이동을 보장합니다.
5유연한 용접, 점 용접, 견인 용접 및 기타 기능에 사용할 수 있습니다.
6, 기계 팔은 개인 모델 알루미늄 합금, 안정적인 구조, 구부러지지 않고, 경직 방지.
7, 계주 프로그래밍을 가르치고, 최대 99 그룹 프로그램을 저장할 수 있습니다,
8, 연소 정화 필터 시스템, 용접 철의 수명을 연장, 용접 품질을 향상.

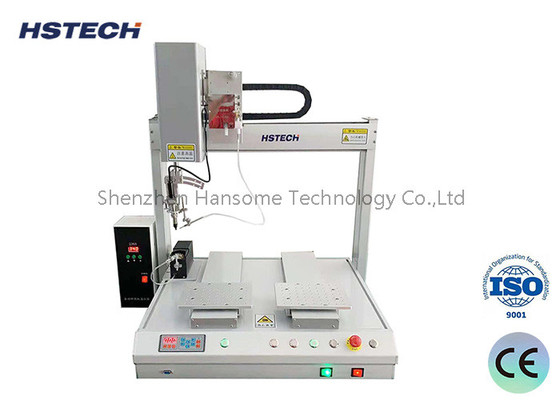

기계 세부 사항
적용
자동 용접 기계는 주로 전자 제조 산업에서 사용됩니다.그것은 주로 재흐름 용접 및 물결 용접에서 달성하기 어려운 공정 프로세스 및 용접 처리에 사용됩니다.그것은 특히 혼합 회로 보드, 열에 민감한 구성 요소 및 SMT 백 엔드 프로세스의 민감한 장치에 적합합니다.충전 플러그 용접자동 용접 로봇은 수동 용접을 대체하여 작업 효율성을 향상시키고 용접 품질을 향상시킵니다.
자동차 전자, 디지털, 전자 제품, LCD, 회로 보드 및 기타 생산 산업, 커넥터, RJ / 네트워크 트랜스포머, 케이블, FPCB 용접, COF 용접,컴퓨터 메인보드, 케이블, 스피커 및 모터 품질 용접 산업
