| 원래 장소: | 중국 |
| 브랜드 이름: | HSTECH |
| 인증: | CE |
| 모델 번호: | RM-F318 |
| 최소 주문 수량: | 1 세트 |
|---|---|
| 가격: | Negotiable |
| 포장 세부 사항: | 나무 패키지 |
| 배달 시간: | 일개월 |
| 지불 조건: | D/P, T/T, 서부 동맹, MoneyGram |
| 공급 능력: | 달 당 20 세트 |
| 상품 이름: | 단일 플랫폼 PCBA 라우터 기계 | 플랫폼: | 단일 |
|---|---|---|---|
| 라우팅 키트: | 프레이즈반용 커터 | 구대: | 350*400mm |
| 구동 모터: | 서보 모터 | 전압: | AC380V |
| 기계 차원: | 740*835*1240mm(길이*너비*높이) | ||
| 하이 라이트: | PCB의 CNC 라우터,pcba 절단기 |
||

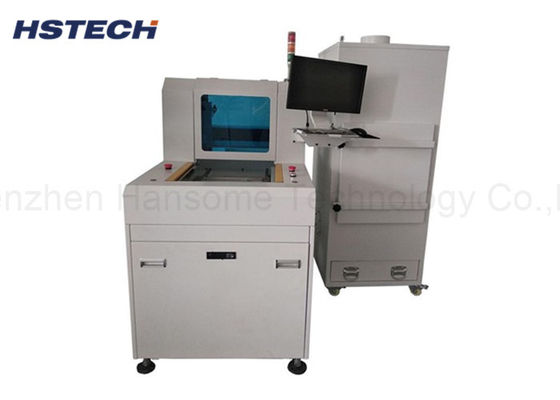

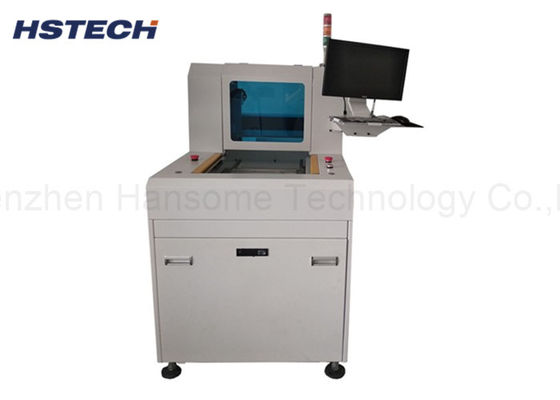

단일 플랫폼 작은 크기의 쥐 물식 자동 PCB 디패널링 라우팅 기계
기계 도입
이 단일 플랫폼 자동 PCB 라우터 기계는 비용 효율적인 PCB 라우터, 작은 크기, 많은 공간을 절약, 작은 공장에 적합합니다.
이 기계는 모든 기능을 갖추고 있으며 먼지 수집기도 갖추고 있습니다.
작동 원칙
PC를 사용하여 프로그래밍, 그리고 프로그램에 따라 작동하는 고속 프레싱 커터.
전통적인 PCB 분리기와 비교한 장점
1PCB를 잘 보호하여 수동 굽기로 인해 틴 파열과 부품에 대한 손상을 피합니다.
2, 초저력 스트레스는 펀치 또는 구부러짐을 사용하여 기계적으로 생성 된 스트레스를 피합니다.
3, 곡선 PCB 패널의 모든 종류의 절단에 적합합니다.
주요 특징
1, 최대 40000rpm 고속 라우팅 스핀드
2, 중국어 및 영어 운영 언어 선택 제어판.
3, 윈도우 작동, 수동 위치 또는 파일 수입.
4CCD 탐지
5외부 먼지 수집기 포함.
6, 모든 종류의 곡선 PCB를 분리하기에 적합합니다.
정화
| 모델 | RM-F318 | ||
| 구조 | 단일 스핀들, 단일 플랫폼 | ||
| 기계 크기 (mm) | 740*835*1240mm | ||
| 총중량 | 550kg | ||
| 먼지 수집기 크기 ((mm) | 700*600*1200mm | ||
| 먼지 수집 방법 | 바닥 컬렉션 | ||
| 작업 플랫폼 크기 | 350*400mm | ||
| PCB 위치 | 장착장치, 기능용 손가락 | ||
| 운전 시스템 | X/Y/Z 축, 세 단계 모터 주파수 인버터에서 움직이는 W 축 | ||
| 로팅 스핀들 | 최대 40000회속 | ||
| 절단 속도 | 1-100mm/s | ||
| 절단 정확성 | ±0.05mm | ||
| 반복 정확성 | ±0.02mm | ||
| 축 이동 속도 | 800mm/s | ||
| Z축 시스템 | 스루드 드라이브, 이중 가이드 | ||
| 라우터 키트 | 프레싱 커터,φ0.8~φ3.0 왼쪽 회전,Shank Tungsten Steel | ||
| 도구 수명 조절 | 소프트웨어 프로그램 제어 | ||
| 먼지 수집기 | 2.2Kw,380V | ||
| 먼지 수집기 공기 압력 | 4-6KG/cm3 | ||
| 프로그래밍 | 온라인 프로그램 | ||
| 편집 함수 | 직선, 곡선, 원, 활 | ||
| 보안문 | 수동 문 | ||
| 오류 경보 | 네 | ||
| 프로그램 방법 | 자동 프로그래밍, 키보드와 마우스로 제어되는 카메라 | ||
먼지 수집기 사양
| 크기 | 700*600*1200mm |
| 힘 | 2.2KW, 3HP, AC380V |
| 소음 | <200dB |
| 공기 입출량 | 6인치/8인치 |
| 전력선 | 5 x 25² |
| 필터 | 16개 |
기계에 대한 세부 정보
