제품 상세 정보:
결제 및 배송 조건:
|
상품 이름: | 데스크탑 자동 납땜 기계 | 이명: | 자동 납땜 로봇 |
---|---|---|---|
구대: | 단일 역 | 납땜 팁: | 단일 팁 |
축 이동: | 4 주축 | 전압: | AC220V/110V |
용법: | PCB 납땜, 용접, 회로 기판 납땜 | 중량: | 60 킬로그램 |
하이 라이트: | 자동 납땜 머신,자동 납땜 장비 |

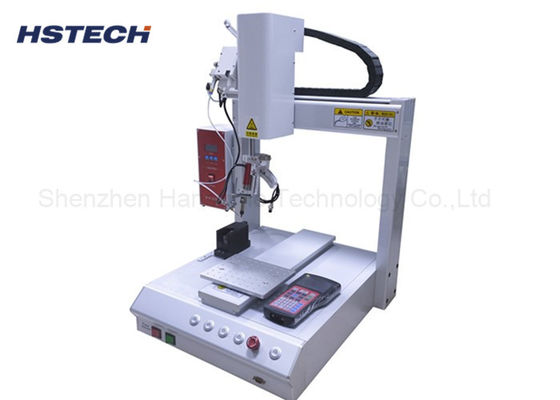

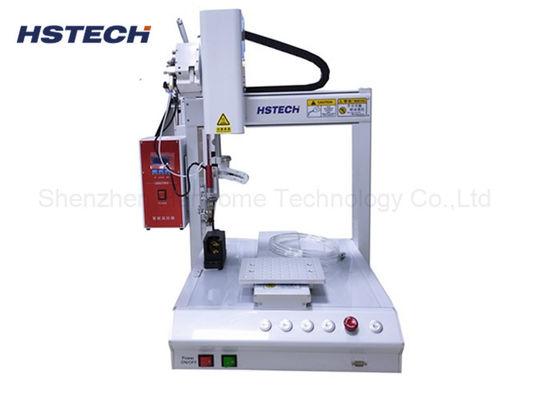

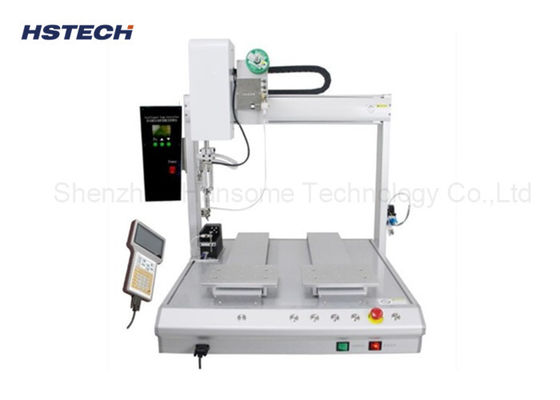

자동 작동 Hiwin 가이드 타이밍 벨트 CAD 파일 수입 PCB 용접기
소개
이 자동 용접 기계는 X/Y/Z 축 이동 시스템이며, 용접 상단의 회전도 더합니다. 그래서 우리는 이것을 4축 자동 용접 기계라고 부릅니다.기계는 공기 압력 및 전기를 구동 채택, 수동 프로그래밍을 통해 용접점을, 다음 자동 작동을 달성합니다.전자 제조 산업에서 주로 사용 된 기계는 재흐름 용접 및 파동 용접에서 수행 할 수없는 맹목 용접을 달성합니다., 그것은 특히 혼합 회로 보드, 열에 민감한 구성 요소 및 SMT 백 엔드 프로세스의 민감한 장치에 적합합니다. 또한 PCB 용접 유선, 충전 장치 플러그, 용접,연결 플러그DC 터미널, LED 스트립 라이트 용접 및 기타 분야.
특징
1, 4Axis 작업, X / Y / Z 및 R 회전 이동, 많은 각 용접 목적을 달성.
2, 질소가 없는 용접철, 매우 안전 및 환경 보호,
3, 용접 머리는 다방향으로 조정 할 수 있으며 PCB와 구성 요소를 손상으로부터 보호 할 수 있습니다.
4,아이언 헤드를 기본 포인트로 사용하여 제품의 키 위치를 정렬, 입력 키를 누르면 프로그램이 자동으로 시스템에서 이 점을 생성합니다,그리고 그 지점에 대한 데이터를 설정하고.
5높은 정밀도를 사용하여스테퍼 모터와 타이밍 벨트 구동 시스템, 그리고 진보된 모션 제어 알고리즘을 통해 모션 포지셔닝 정확성과 반복성을 효과적으로 향상시킵니다.
6, 자동 청소 기능을 가진 기계, 더 안정적인 용접 처리, 용접 철의 수명을 연장 할 수 있습니다.
7, 휴대용 LCD 교수용 사슬로, 프로그래밍은 간단하고 배우기 쉽습니다.
사양
모델 | HS-S331R |
전압 | AC110V/220V,50/60Hz |
X/Y/Z 작업 범위 | 300*300*100mm |
R축 | 360도 |
X/Y/Z 이동 속도 | 최대 300mm/s |
구동 시스템 | 스테퍼 모터, 타이밍 벨트 |
선형 가이드 | 타이완 브랜드 고 정밀도 가이드 |
반복 정확성 | ±0.02mm |
프로그래밍 | 교실용 사슬 |
제어 시스템 | 제어판 |
프로그램 저장 |
1000개의 처리 데이터를 저장할 수 있고
처리 파일은 최대 3M 저장 공간을 차지할 수 있습니다
(5,000개의 처리점)
|
파일 저장 공간 |
휴대용 상자 256M, 오프라인 카드 32M, 단일 처리 파일 최대
3M 저장 공간 (100,000 처리 포인트)
|
철 캔 청소 | 공기 정화/공압 |
외부 인터페이스 | USB+RS232 |
용접 방법 | 톱/드래그 용접 |
무게 | 48kg |
기계 차원 |
520*585*800mm |
