| 원래 장소: | 중국 |
| 브랜드 이름: | GKG |
| 인증: | CE,TUV,ROHS |
| 모델 번호: | G9+ |
| 최소 주문 수량: | 1 세트 |
|---|---|
| 가격: | Negotiation |
| 포장 세부 사항: | 나무 패키지 |
| 배달 시간: | 7~15일 |
| 지불 조건: | 티 / T는, 웨스턴 유니온, MoneyGram |
| 공급 능력: | 한달에 100 세트 |
| 상품 이름: | 고급 솔더 페이스트 인쇄기 | 이명: | 자동 나염기 |
|---|---|---|---|
| PCB 사이즈: | 50x50~450x340mm | 수송 높이: | 900±40mm |
| 기압: | 4-6kgf/cm3 | PCB 두께: | 0.4-6mm |
| 최대 보드 무게: | 5Kg | 기계 하중: | 1000 킬로그램 |
| 하이 라이트: | 땜납 풀 워밍업 기계,땜납 풀 체크 권리 기계 |
||

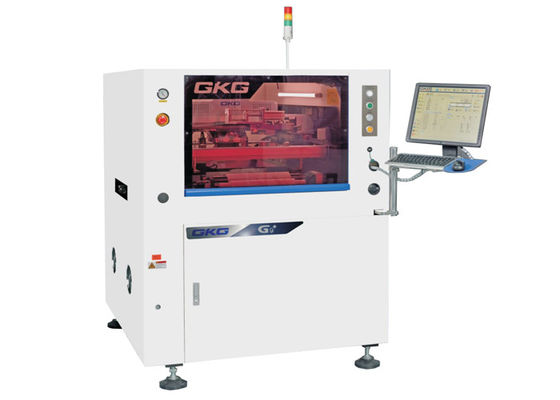

산업 4.0 MES 체계 03015 유효한 G9+ 땜납 풀 인쇄기
소개
G9+ 자동적인 땜납 풀 인쇄기는 03015,0.25pitch, 높은 정밀도 및 고속의 인쇄과정 필요조건을 만족시킬 수 있는 SMT 상한 신청을 위한 상한 기계입니다.
명세
| 모형 | G9+ |
| 최대 PCB 크기 | 450x340mm |
| 최소한도 PCB 크기 | 50x50mm |
| PCB 간격 | 0.4-6mm |
| 최대 널 무게 | 5kg |
| 수송 고도 | 900±40mm |
| 널 가장자리 간격 | 2.5mm |
| 널 고도 | 15mm |
| 수송 방향 | L-R, R-L |
| 전송 속도 | 최대 1500mm/s의 프로그램 조절 |
| 수송 방법 | 1개의 단계 |
| 폭 조정 | 자동 |
| 입력/출력 공용영역 | SMEMA |
| PCB 포지셔닝 (지원 방법) | 자석 핀/지원 구획/수동 up-down 테이블 |
| 체계를 죄는 PCB |
최고에게 죄기에 특허를 얻는
|
| 옆에게 죄기 | |
| 흡착 기능 | |
| 인쇄 스냅 떨어져 |
0-20mm
|
|
인쇄 모드
|
1개/두번
|
|
인쇄 속도
|
10-200mm/sec
|
|
인쇄 모드
|
1 /Twice
|
|
스퀴지 유형
|
고무 /steel 스퀴지 잎 (각 45°/55°/60°)
|
| 인쇄 압력 | 0.5-10kg |
| 템플렛 fram 크기 | 470*370mm~737*737mm (20-40thickness) |
|
청소 체계
|
비 유형 청소 체계의 처집니다
|
| 강화된 진공 흡수 | |
| 건조하고, 젖은 진공 3 형태 | |
| 앞뒤로 움직이는 청소 | |
|
CCD FOV
|
10x8mm
|
| 기점 표 유형 | 표준 기점 표 모양 |
| 패드 | |
| 구멍 | |
| 사진기 체계 | 위/아래 광학 구조를 보십시오 |
| CCD 디지탈 카메라 | |
| 기하학 본 경기 |
기계 성과
| 모형 | G9+ |
| 위치 정확도를 반복하십시오 | ± 12.5um@6, CPK≥2.0 |
| 인쇄 정확도 | ± 18um@6, CPK≥2.0 |
| 인쇄 주기 시간 | <7.5 SEC |
| 제3자 시험 체계 (CTQ)에 기초를 두어 실제적인 땜납 풀 인쇄 위치 반복 정밀도를 확인하십시오 | |
전체적인 기계 명세
|
전력 공급
|
AC: 220±10%, 50/60HZ, 3.0KW
|
|
공기의 압력
|
4~6 kgf/cm ²
|
|
공기 소비
|
5L/min의 주위에
|
|
작용 온도
|
-20℃~+45℃ |
|
작동 습도
|
30%~60%
|
|
기계 차원 (탑 빛 없이) |
1172년 (L) x 1385년 (W) x 1530년 (H) mm
|
|
기계 무게
|
대강: 1000Kg의 주위에 |
특징
동축 광원의 1, CCD 디지털 시스템, 총 새로운 광학적인 경로 체계, 획일한 원형 빛 및 높은 광도. 광원 둘 다 체계로, 광도는 다른 시장 점을 허용하는 무한 루프에 주석 도금 구리 도금, 는 도금, 납땜하는 열기, 다른 PCB 색깔의 FPC 및 각종 유형과 같이 인식합니다 쉽게 일 수 있습니다 (를 포함하여 고르지못한 표 점) 조정할 수 있습니다.
