| 원래 장소: | 중국 |
| 브랜드 이름: | GKG |
| 인증: | CE,TUV,ROHS |
| 모델 번호: | G5를 |
| 최소 주문 수량: | 1 세트 |
|---|---|
| 가격: | Negotiation |
| 포장 세부 사항: | 나무 패키지 |
| 배달 시간: | 7~15일 |
| 지불 조건: | 티 / T는, 웨스턴 유니온, MoneyGram |
| 공급 능력: | 한달에 100 세트 |
| 상품 이름: | 자동 스텐실 프린터 | 이명: | 용접 페이스트 인쇄 기계 |
|---|---|---|---|
| PCB 사이즈: | 50x50~400x340mm | 수송 높이: | 900±40mm |
| 폭 조정: | 자동장치 | I/Ov 인터페이스: | SMEMA |
| 하이 라이트: | 땜납 풀 워밍업 기계,땜납 풀 체크 권리 기계 |
||

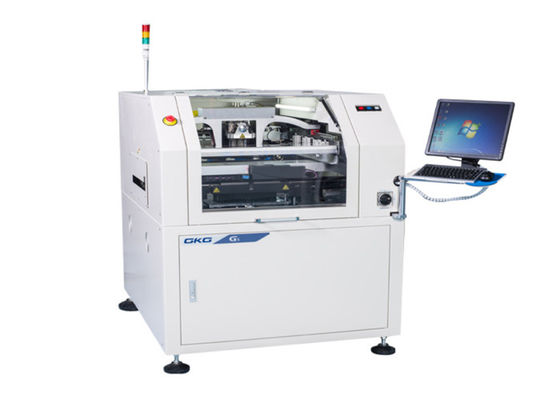

Windows 작동 타워 라이트 GKG SMT 솔더 페이스트 스텐실 인쇄기
사양
| 모델 | G5 |
| 스텐실 크기 | 370x370mm(최소 크기) |
| 737x737mm(최대 크기) | |
| 20-40mm(두께) | |
| 최대 PCB 크기 | 400x340mm |
| 최소 PCB 크기 | 50x50mm |
| PCB 두께 | 0.4-6mm |
| PCB 뒤틀림 | 최대 1% PCB 대각선 |
| 운송 높이 | 900±40mm |
| 운송 방향 | LR,RL |
| 운송 속도 | 최대 1500mm/s, 조정 가능 |
| 운송 방법 | 일단 |
| 폭 조정 | 자동적 인 |
| 입출력 인터페이스 | SMEMA |
| PCB 포지셔닝(지원 방법) | 자석핀/지지블록/업다운 테이블 |
| PCB 클램핑 시스템 |
상단 클램핑/사이드 클램핑 특허 획득
|
| 프린트 헤드 |
2개의 독립적인 전동 프린트헤드
|
|
스퀴지 압력
|
0.5~10Kg (프로그램 제어)
|
|
인쇄 속도
|
6-200mm/초
|
|
인쇄 모드
|
1회/2회
|
|
스퀴지 유형
|
고무/강철 스퀴지 블레이드(각도 45°/55°/60°)
|
|
청소 시스템
|
강화된 진공 흡수, 건식, 습식, 진공 3가지 모드
|
|
CCD 시야
|
8x6mm
|
| 기계 조정 범위 |
X: ± 3mm, Y: ± 7mm , θ: ± 2°
|
| 비전 |
위/아래 광학 구조/CCD/기하학 패턴 일치 조회
|
전체 기계 사양
|
반복 위치 정확도
|
±0.01mm
|
|
인쇄 정확도
|
±0.025mm
|
|
사이클 시간
|
<8초
|
|
제품 전환
|
이전:<3분,새:<5분 |
|
급기
|
4~6kgf/cm
|
| 전원공급장치 |
AC:220±10%,50/60HZ, 2.5KW
|
| 제어 방법 | PC |
| 운영 시스템 |
윈도우XP/윈도7
|
|
기계 치수
|
1140(L) x 1364(W) x 1404(H)mm
|
|
기계 무게
|
대략: 약 1000Kg |
특징
1, GKG 특수 조정 재킹 플랫폼.안정적이고 조정이 용이하며 두께가 다른 PCB의 핀 잭 높이를 빠르게 조정할 수 있습니다.
