원래 장소: | 중국 |
브랜드 이름: | HSTECH |
인증: | CE |
모델 번호: | RM-288 |
최소 주문 수량: | 1 세트 |
---|---|
가격: | Negotiable |
포장 세부 사항: | 거품을 가진 나무로 되는 포장 |
배달 시간: | 일개월 |
지불 조건: | D/P, T/T, 서부 동맹, MoneyGram |
공급 능력: | 달 당 20 세트 |
제품 이름: | PCBA 대패 기계 | 색깔: | 백색 |
---|---|---|---|
플랫폼: | 두 배 | 절단 도구: | 맷돌로 가는 절단기 |
가동 체계: | 윈도우 | 작은 조각은 모읍니다: | 먼지 수집가 |
보장: | 1 년 | 전압: | AC380V 50HZ |
하이 라이트: | pcba 절단기,인라인 PCBA 대패 기계 |

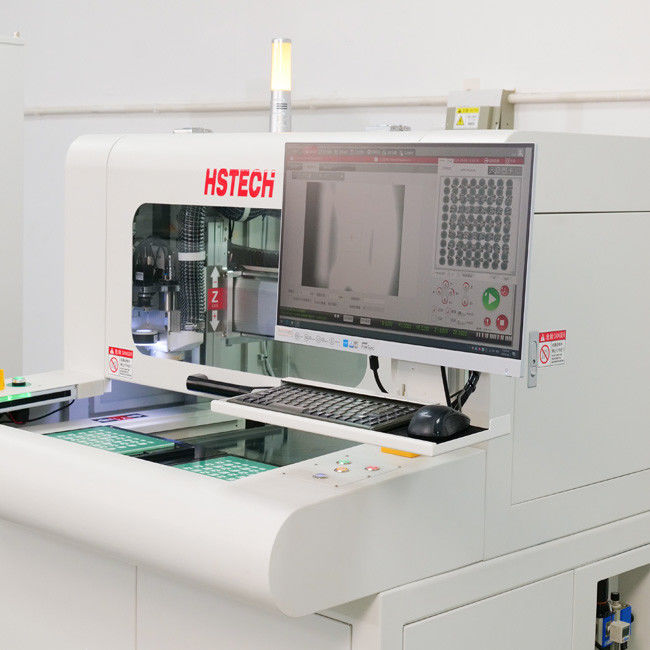

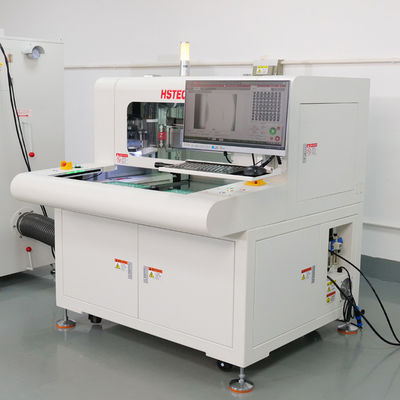

60000 분당 회전수 스핀들을 가진 쥐 바이트 PCB Depaneling 기계/자동 PCB 대패
맷돌로 가는 절단기 또한 고밀도 pcba 및 다른 물자 기질을 자르는 고속 스핀들 건조용 맷돌로 갈기 장비에 자동적인 PCBA 절단기에게, 불리는 자동적인 대패 기계.
주요 특징
1의 전기 통제, 공기 근원 없음.
2의 높은 안정성, 쉬운 정비.
3의 간단한 가동, 짧은 변경 시간.
4의 중소 크기 PCBA 널을 위한 디자인.
Sepcfication
모형 | RM-288 | RM-388 | RM-888 |
구조 | 단 하나 스핀들, 이중 일 플랫폼 | 이중 스핀들, 이중 일 플랫폼 | |
기계 크기 (mm) | 1000*1200*1550 | 1200*1400*1550 | |
총중량 | 700kg | 900kg | |
먼지 수집가 크기 (mm) | 625*600*1600 | ||
먼지 수집 방법 | 밑바닥 수집 | ||
일 플랫폼 크기 | 300*400mm | 410*510mm | |
플랫폼 구동 장치형 | 두 배 회전하는 플랫폼, 3phase 모터 변환장치를 가진 정밀도 저미는 기계 | ||
드라이브 시스템 | 자동 귀환 제어 장치 모터에 의해 모는 X/Y/Z 축선, 삼상 모터 빈도 변환장치에 의해 모는 W 축선 | ||
여정 스핀들 | 5000~50000rpm의 자동 냉각 | 5000~60000rpm의 자동 냉각 | |
절단 속도 | 1-100mm/s | ||
절단 정확도 | ±0.05mm | ||
반복 정확도 | ±0.02mm | ||
축선 이동하는 속도 | 800mm/s | ||
Z 축선 체계 | 모는 나사, 이중 가이드 | ||
대패 장비 | 맷돌로 가는 절단기, φ0.8~φ3.0는 교체, 정강이 텅스텐 강철을 떠났습니다 | ||
공구 생활 통제 | 소프트웨어 프로그램 통제 | ||
활동적인 방어적인 기능 | safty 가벼운 커튼 | ||
안전 문 | 수동 문 | ||
과실 경보 | 그렇습니다 | ||
프로그램 방법 | 키보드에 의하여 카메라 제어 각자 프로그램, 그리고 쥐 잡는 동물 |

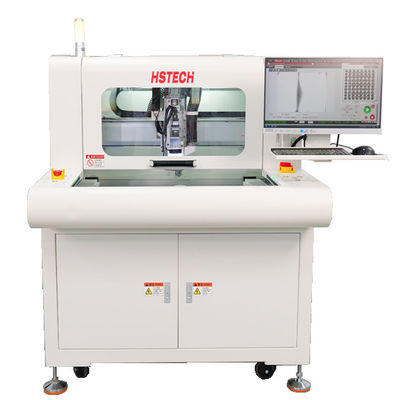

기계 차원
매우 침묵하는 진공 먼지 수집가
전압 | 380V/50Hz |
힘 | 2.2KW |
공기의 압력 | 1500Pa |
최대 기류 | 2800m ³ /H |
소음 | <77dB |
공기 흡입구 | φ125mm |
여과기 효율성 | 99% |
물자 | 물과 내유성 |
여과기 등급 | 3-5μm |
양 | 1pcs |
여과기 유형 | Nagetive 압력 여과 |
먼지 명확한 형태 | vishaking 손 |
먼지 콘테이너의 수용량 | 12L |
차원 | 625x600x1160mm |
기계 세부사항
고속 Sycotec 독일 상표 스핀들
Windows7/10 제충 그리고 가동을 위해 간단한 영국 버전 운영 체계.
최고 시각 체계
고속 CCD 사진기로 사용자가 이어 자동적인 구경측정 특징 그것 절단 경로를 쉽게 편집하는 것을 허용해 아주 정확한 절단 가동에 유래하.
Movment 체계
X, Y 및 Z 축선은 가는 급료 정밀도 공 가이드로 조이 AC 자동 귀환 제어 장치 모터에 의해 몰아, 1K Hz 고속 응답 시간까지 빈도 및 각자가 좋은 안정되어 있는 운동 성과를, 충격 감소 여과기를 채택하는 상태에서 얻으십시오.
혁신적인 거는 대패 장비
센터에서, 및 조화되는 구조에 안정성 및 정확도, 결과 및 compacy 크기 지키는 양측에 노예 있는 구동축의 디자인. (업계 표준 보다는 더 작은 50%).
회전하는 작업대 구조
작업대 디자인은 높은 당기는 토크 분할 (180degree)에 의해 몰고, 실린더에 의하여 몬 기계 작업대 보다는 정밀도 그리고 안정성을 더 제공합니다. 또한 A와 B 작업대가 이 혁신적인 회전하는 작업대 디자인에 의하여 그로 인하여 변경 안일한 수용량을 감소시키고 생산력을 확대하는 둘 다에 defferent 절단 산법의 동시 조작에게, 주어집니다.
잎 관리
설치된 절단 잎을 허용하는 것은 단계적으로 매우 소모품을 위한 비용을 삭감합니다.
더 귀여운 맷돌로 갈기
맷돌로 가는 절단기는 모든 곡선 pcbs를 위해 감소된 절단 힘의 이점을 가진 고속 스핀들에 의해, 고정확도, 저잡음 및 적당한, 원 같이, 직선, L 또는 U 유형, 사각 및 아크 모양 몹니다.
각자 회복 진단 시스템
자기 진단 체계는 생산 도중 malfuctions의 쉬운 분쟁 해결을 허용하고 가동불능시간을 감소시킵니다.
